 一、概述
英施丹制造的RS系列半導體器件保護用熔斷器（以下簡稱快速熔斷器）適用于交流50HZ，額定電壓250-1000V，額定電流30-5000A的電路中，作為整流二極管，晶閘管及其由半導體器件組成的成套變流裝置短路和某些不允許過電流的過載保護。
快速熔斷器符合國家標準：GB13539.1-92,GB13539.4-92等效采用國際電工委員會標準;IEC269-1,IEC269-4。
快速熔斷器經中國質量檢測中心指定的低壓電器試驗站進行了型式試驗，全部試驗項目合格。
快速熔斷器額定容量大，分?jǐn)嗄芰Ω撸蹟嗨俣瓤�，限流特性顯著，過電壓低，分?jǐn)郔2T小，額定功率損耗低，體積小，安裝方便，安全可靠以及熔斷后指示可靠等特點。
二、型號意義 注：*：D=40，O=60（可以不標出），G=70
**：1=48×48，2=58×58，3=72×72，4=85×85，5=105×105，6=120×120
舉例：
1、RSF-5G 1000V/1600A-PK 表示RSF-1000V/1600A快速熔斷器，瓷管：105×105×70。 結構形式：平板型，單體，帶開關指示裝置。
2、RSF-3 800V/1400A-M2C 表示RSF-800V/1400A 快速熔斷器，瓷管：72×72×60。 結構形式：母線型，雙體，帶撞針指示裝置。 三、基本參數
RSF-系列快速熔斷器基本參數如表1： 四、正常工作條件:
1.環境空氣溫度上限不超過+40度,下限不低于-5度,24小時內的平均值不超過+35度,年平均值不超過+20度。
2.安裝地點的海拔高度不超過2000M。
3.安裝在無爆炸危險的介質中,無足以腐蝕金屬和破壞絕緣的氣體及無導電塵埃的地方。
4.在最高溫度+40度時,濕度不超過50%,在較低溫度下,允許有較高的相對濕度（如在+20度時為90%），在這樣的條件下，由于溫度的變化，可能引起凝露是允許的。
5.該產品可以垂直、水平或傾斜安裝，工作場所應無顯著震動和沖擊。
6.該產品額定電流大于在1250A以上,且長期使用在70%以上額定電流時,必須與水冷母線連接或強迫風冷。 五、結構形式：

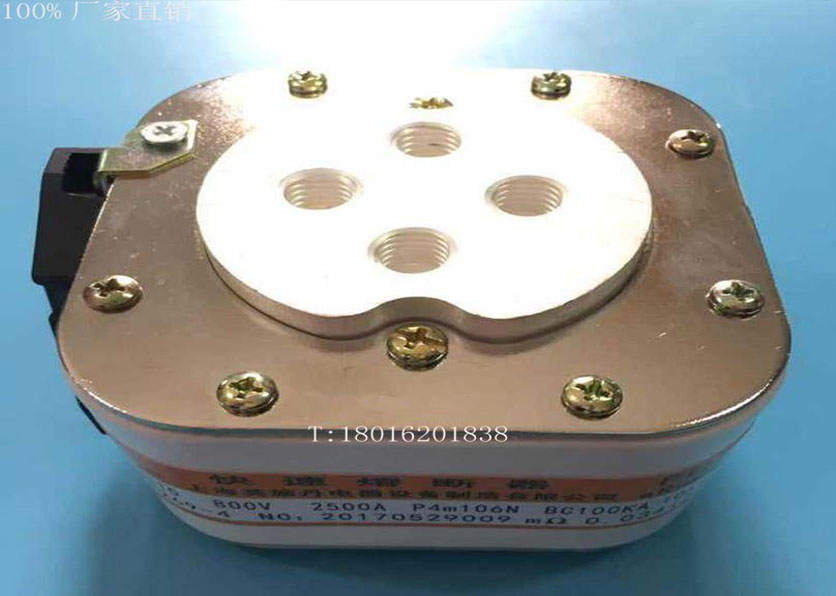

快速熔斷器為傳統的有填料封閉管式結構。填料一般采用傳統的散裝石英沙粒，對于額定電壓較高或要求熔斷器體積更小時，部分產品規格采用了固化石英沙粒最新工藝，采用新工藝的產品，其分?jǐn)嗄芰案黜?xiàng)性能指標，均有顯著提高。
快速熔斷器指示裝置中的微動開關，采用LXW2-11微動開關，其主要參數為：～380V 5A，開關具有一對常開和一對常閉觸頭，動作力≤500g。
快速熔斷器的安裝形式主要有：P型-平板型，M-母線型，ZM-直母線型。P型安裝方式分為：?jiǎn)误w、雙體、三體；M型安裝方式分為：?jiǎn)误w、雙體（單體可根據安裝需要，要求觸力不彎曲，觸刀接線端按要求方向伸出）
一、用途
本系列熔斷體適用于交流50Hz、額定電壓至800V、額定電流至160A的電氣線路中
作為半導體器件及其成套裝置的短路保護。額定分?jǐn)嗄芰χ?00KA。
二、結構特點
由純銀片制成的變截面熔體封裝于由高強度瓷制成的熔管內，熔管中充滿經化學
處理過的高純度石英砂作為滅弧介質，熔體二端采用點焊與觸頭牢固電連接。熔
斷體可帶指示器或撞擊器，當熔體熔斷時能顯示熔斷(指示器)或轉換成各種信號
以及自動切換電路(撞擊器)。。本系列熔斷器具有裝置方便、使用安全等特點
