◆技術支持
我公司多年來采用優質材料和先進的工藝技術專業生產1KVA--3000KVA之間，SD/SG(YSD)系列單相、三相干式機械設備專用變壓器，產品參照西門子公司同類產品最新研制開發，產品符合VDE0550、IEC439、JB5555、GB5226國際、國家標準。 SG系列三相干式變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用（380V進→220V出、380V進→任何電壓輸出、220V進→任何電壓輸出）規格1KVA～1000KVA之間，SG、DG系列干式隔離變壓器廣泛適用于交流50～60HZ，輸入、輸出電壓不超過500V的各種三相供電場合。廣泛適用于交流50、60HZ，輸入、輸出電壓不超過500V的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
◆英施丹產品特性優點： 概述（低損耗型三相干式安全隔離變壓器H級180℃絕緣等級）： 變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。 >變壓器材料配置說明： ①鐵芯 采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。 ②線材 采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。 ③絕緣材料 采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。 ④絕緣材料接線端子排 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。 ⑤鐵腳 主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。 |
◆系統原理：
英施丹變壓器是利用電磁感應原理，從而來達到改變交流電壓的裝置。
產品參照最新數控伺服系統參數開發而來，常規變壓器的基本作用就是改變輸入于輸出電壓，讓世界各國間不同電網電壓的設備，能通過小型變壓器的電壓轉換達到各國都能匹配通用的目的。主要構件是初級線圈、次級線圈和鐵心（硅鋼片）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。變壓器是一種靜止的電磁裝置，變壓器可將一種電壓的交流電能變換為同頻率的另一種電壓的交流電能，變壓器的主要部件是一個鐵心和套在鐵心上的兩個或多組線組。變壓器于輸入電源相連的線圈，接收交流電能，稱為一次線組或初級，于負載相連的線圈，送出交流電能，稱為二次線組或次級。
◆技術參數：
產品型號詳見產品匯總頁的外觀和選型指示
設備容量1KVA-3500KVA（1KVA≠1KW，1KVA≈0.8KW）
相數1∮2W 3∮W 3∮4W
輸入電壓110V 200V 220V 240V 380V 415V 440V 460V 480V 660V（特列可定制）
輸出電壓110V 120V 190V 200V 208V 220V 380V 415V 460V 660V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
耐壓強度3000V無聲穿（一分鐘）
英施丹變壓器噪音等級﹤60db（80CM水準距離測試）
冷卻方式 干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）
◆功能特點：
1、產品符合IEC60076、GB1094.0-2007、CNS13390等標準
2、適用于交流頻率45～65Hz電壓≤660V的場所使用
3、輸入、輸出電壓規格可根據設備要求量身定做
4、接線方式及絕緣等級均可按客戶要求定做
5、使用優質材料，保持良好的電氣特性及機械強度
6、使用固定式端子臺、美觀耐用，安全性極高
7、特芯經熱燉處理，自身耗損非常低
8、可滿載額定電流連續使用，使用壽命長 ◆使用條件： 1、使用海撥高度≤5000m
2、環境溫度：-45℃～+50℃設備可散熱，勿暴曬
3、相對濕度：≤90%無凝結 4、使用場所無嚴重影響變壓器絕緣強度的腐燭性氣體，金屬粉塵、導電粉塵及無其他易爆易燃的危險物質。 ◆ 訂貨須知 Order the notice 訂貨時必須知悉下列各項，我們客服人員可以更加方便快捷的評估出準確價格： 1.設備相線，負載是單相還是三相用電及相線； 2.負載類型，是阻性負載，還是感性負載（如電機等），是何種啟動方式，如是直接啟動、降壓起動、 變頻器啟動、伺服啟動等，這些參數更準確方便我們做出評估； 3.額定容量（功率）容量單位KVA（1KVA≠1KW，1KVA≈0.8KW），是否留有余量； 4.輸入和輸出電壓（初級、次級電壓）； 5.制造方式，是自耦還是隔離（常規三相都是自耦式，單相通常采用隔離式）； 6.如果是隔離式，請注明接線方式，如果輸出多組電壓的，請備注每組電壓的容量分配； 7.是否帶外箱，是有否特殊技術要求； 8.是否要求含稅； 9.收貨地，是否要求含運費。 ◆ 尺寸參數： 型 號 | 容 量 | 輸入側（INPUT） | 輸出側（OUTPUT) | 機芯尺寸mm | 機芯安裝尺寸 | 裝箱外觀尺寸 | 重量 kg | (KVA) | (KW) | 電壓V | 電流A | 配線 mm2 | 電壓V | 電流A | 配線 mm2 | （長*寬*高） | （長*寬） | （長*寬*高） | YSDSG-1KVA | 1 | 0.8 | 380V | 1.5 | 0.5 | 220V
200V | 2.6 | 2.8 | 0.5 | 160*110*170 | 75*80 | 285*225*250 | 9 | YSDSG-2KVA | 2 | 1.6 | 3 | 0.75 | 5 | 5.7 | 1 | 160*130*170 | 75*100 | 285*225*250 | 14 | YSDSG-3KVA | 3 | 2.4 | 4.5 | 1 | 7.5 | 8.5 | 1.5 | 190*130*200 | 100*90 | 285*225*250 | 20 | YSDSG-4KVA | 4 | 3.2 | 6 | 1.5 | 10 | 11 | 2.5 | 240*155*250 | 130*100 | 285*225*250 | 23 | YSDSG-5KVA | 5 | 4 | 7.5 | 1.5 | 13 | 14 | 4 | 240*155*250 | 130*100 | 330*230*340 | 30 | YSDSG-6KVA | 6 | 4.8 | 9 | 1.5 | 15 | 17 | 4 | 240*165*250 | 130*110 | 330*230*340 | 33 | YSDSG-7KVA | 7 | 5.6 | 10.5 | 2.5 | 18 | 20 | 4 | 240*175*250 | 130*120 | 450*270*430 | 38 | YSDSG-7.5KVA | 7.5 | 6 | 11 | 2.5 | 19 | 21 | 4 | 240*175*250 | 130*120 | 450*270*430 | 40 | YSDSG-8KVA | 8 | 6.4 | 12 | 2.5 | 21 | 23 | 6 | 240*175*250 | 130*120 | 450*270*430 | 42 | YSDSG-10KVA | 10 | 8 | 15 | 4 | 26 | 29 | 6 | 240*185*250 | 130*130 | 450*270*430 | 47 | YSDSG-12KVA | 12 | 9.6 | 18 | 4 | 31 | 34 | 10 | 300*180*300 | 180*140 | 450*270*430 | 53 | YSDSG-15KVA | 15 | 12 | 23 | 6 | 39 | 43 | 10 | 300*190*305 | 180*150 | 500*300*450 | 57 | YSDSG-20KVA | 20 | 16 | 30 | 6 | 52 | 57 | 16 | 370*185*330 | 210*130 | 500*300*450 | 65 | YSDSG-25KVA | 25 | 20 | 38 | 10 | 65 | 72 | 16 | 370*195*330 | 210*140 | 500*300*450 | 72 | YSDSG-30KVA | 30 | 24 | 46 | 10 | 78 | 86 | 16 | 370*200*330 | 210*150 | 550*320*500 | 87 | YSDSG-35KVA | 35 | 28 | 53 | 10 | 91 | 100 | 25 | 370*210*360 | 210*160 | 550*320*500 | 93 | YSDSG-40KVA | 40 | 32 | 60 | 16 | 105 | 115 | 25 | 370*220*360 | 210*170 | 550*320*500 | 98 | YSDSG-45KVA | 45 | 36 | 68 | 16 | 118 | 130 | 25 | 370*230*360 | 210*180 | 600*360*540 | 105 | YSDSG-50KVA | 50 | 40 | 76 | 16 | 131 | 144 | 25 | 370*240*360 | 210*190 | 600*360*540 | 110 | YSDSG-60KVA | 60 | 48 | 91 | 25 | 157 | 173 | 35 | 370*250*360 | 210*200 | 600*360*540 | 120 | YSDSG-75KVA | 75 | 60 | 114 | 25 | 197 | 216 | 50 | 440*270*380 | 230*195 | 650*420*650 | 160 | YSDSG-100KVA | 100 | 80 | 152 | 35 | 262 | 288 | 70 | 440*290*380 | 230*215 | 650*420*650 | 190 | YSDSG-120KVA | 120 | 96 | 182 | 35 | 314 | 345 | 70 | 500*310*450 | 250*255 | 650*420*650 | 220 | YSDSG-150KVA | 150 | 120 | 228 | 50 | 393 | 432 | 95 | 650*350*650 | 400*220 | 750*600*860 | 260 | YSDSG-200KVA | 200 | 160 | 304 | 70 | 524 | 576 | 120 | 650*400*650 | 400*250 | 750*600*860 | 300 | YSDSG-300KVA | 300 | 240 | 456 | 150 | 786 | 864 | 300 | 650*450*650 | 400*280 | 900*650*1100 | 480 | YSDSG-400KVA | 400 | 320 | 608 | 185 | 1048 | 1152 | 400 | 750*450*750 | 500*280 | 900*650*1100 | 550 | YSDSG-500KVA | 500 | 400 | 760 | 300 | 1310 | 1440 | 600 | 750*500*750 | 500*320 | 1200*750*1500 | 600 | YSDSG-600KVA | 600 | 480 | 912 | 400 | 1572 | 1728 | 800 | 750*550*750 | 500*340 | 1200*750*1500 | 780 | YSDSG-800KVA | 800 | 640 | 1216 | 500 | 2096 | 2304 | 1000 | 950*550*800 | 600*340 | 1200*800*1600 | 1150 | YSDSG-1000KVA | 1000 | 800 | 1520 | 600 | 2620 | 2880 | 1200 | 950*600*800 | 600*370 | 1300*900*1700 | 1350 |
◆產品技術參數：
英施丹隔離變壓器系列 | 相數 | 單相 | 三相 | 容量 | 0.1KVA-300KVA | 1KVA-3000KVA | 輸入電壓 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V | 輸出電壓 | 根據用戶需求訂制各種電壓 | 輸出電壓準確性 | ±1% | 電壓變動率 | ≤1.5% | 輸出波形失真度 | 無失真（與輸入波形比較） | 絕緣等級及IP等級 | F級、H級、HC級可供選擇（常規為H級） IP等級：IP00、IP20 等等 | 工作效率 | ≥98% | 適用頻率 | 50/60Hz | 聯接方式 | Y/△任益組合 | 過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） | 噪聲 | ≤35dB（一公尺內） | 溫升 | ≤60℃ | 絕緣電阻 | ≥150MΩ | 抗電強度 | 3000VAC/1min | 設計壽命 | 30年 | 工作環境 | 溫度：-20～+45℃濕度：≤95%RH不結露 | 工作場所 | 無腐蝕性氣體及導電粉塵 | 安規標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 | 冷卻方式 | 干式風冷 | 備貨情況 | 1~300KVA標準機型均備有現貨，所有規格均以標準化生產。 |
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。 2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。 3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。 4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。 5、高效率設計，達98%以上。 6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動
◆產品使用范圍： 英施丹隔離變壓器分單相（DG）與三相(SG)系列，主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾（多采用D/Y、D/Yn △/Yo或Yo/ △連接 ）要求的場合等，用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。
英施丹SG系列三相干式變壓器（380V變壓器）主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。
★型號含義
>產品隔離變壓器作用：
1、電氣安全隔離
2、有濾波抗干擾功能
3、能有效地抑制從電源線引人的高次諧波和雷擊電磁脈沖對本系統產生的干擾
4、 能有效地抑制由本系統電子設備發出的高次諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾
5、能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯
6、能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀
7、隔離變壓器之所以在施工中被大量應用，其主要是因為隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。所以比較安全。隔離變壓器常用在有電子管和工作電壓高的電子儀器上，如電子管擴音機，示波器等，也可用于維修電源.
8 、克服中心點漂移，改善供電不平衡
9、 防浪涌沖擊及濾波功能■技術參數

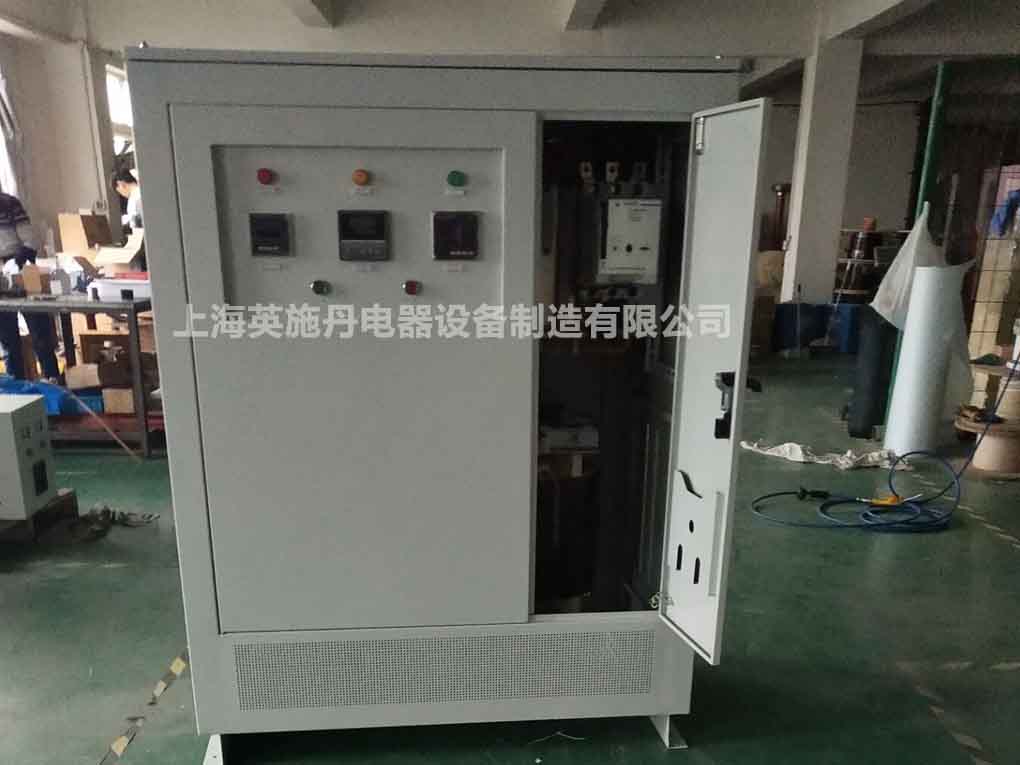

◆產品示意圖：
◆產品聯接組別：
|
>公司產品服務保障： | 每臺產品出廠前都嚴格按照國標實行全檢，保證出廠合格率目前英施丹有：交流通斷試驗、交流電壽命試驗、可靠性試驗、閃絡擊穿測試、綜合特性實驗、高低溫及耐高溫測試、交變及恒定濕熱測試、球壓測試、漏電及老化測試、跌落及振動試驗、超聲成像無損檢測、塑料力學性能試驗、塑料阻燃及電氣性能測試、碳硫分析試驗、硅鋼片鐵損測試、化學分析試驗 英施丹變壓器可為外資企業進口設備配套使用，用以解決國內外電壓不同而造成的設備無法使用之困惑（如三相380V進/三相480V或460V或440V或415V或400V或240V或230V或220V或210V或208V或200V或190V或182V或173V出）。 本公司承諾：全部產品保質一年！在正常使用一年內發生故障的可免費更換!（客戶特殊要求除外） 上海英施丹電器設備制造有限公司是集科研，生產，銷售，以及產品保養為一體的綜合性電源公司。公司擁有雄厚的技術開發力量和一流的檢測試驗設備，公司不斷加強對原材料質量和工藝過程的控制，保證產品質量的穩定性。公司自創辦以來，所從事生產的：變壓器，穩壓器，調壓器，開關電源，以及配電箱等，十多個系列，一百多種產品，產品遠銷北美，西歐，中東，北非等五十多個國家和地區，得到了廣大用戶的一致好評。 售后保障： 1、本公司生產、銷售各種型號的英施丹變壓器，英施丹穩壓器，英施丹調壓器，可以按照客戶的要求、尺寸、規格來量身訂做產品. 2. 本公司生產的干式變壓器、穩壓器、調壓器、電抗器、成套接地裝置設備質量保證期為一年。 3. 在質量保證期內若發生任何產品質量問題，我公司負責免費維修或更換。 4. 本公司開通全國免費24小時服務熱線電話400-0089-078接到投訴8小時內回復處理意見，并根據用戶要求分為24小時內處理、 48小時內處理、以及與用戶相約的時間內進行處理。 5 因產品意外事故造成停電，我公司承諾交通發達地區24小時內 |
