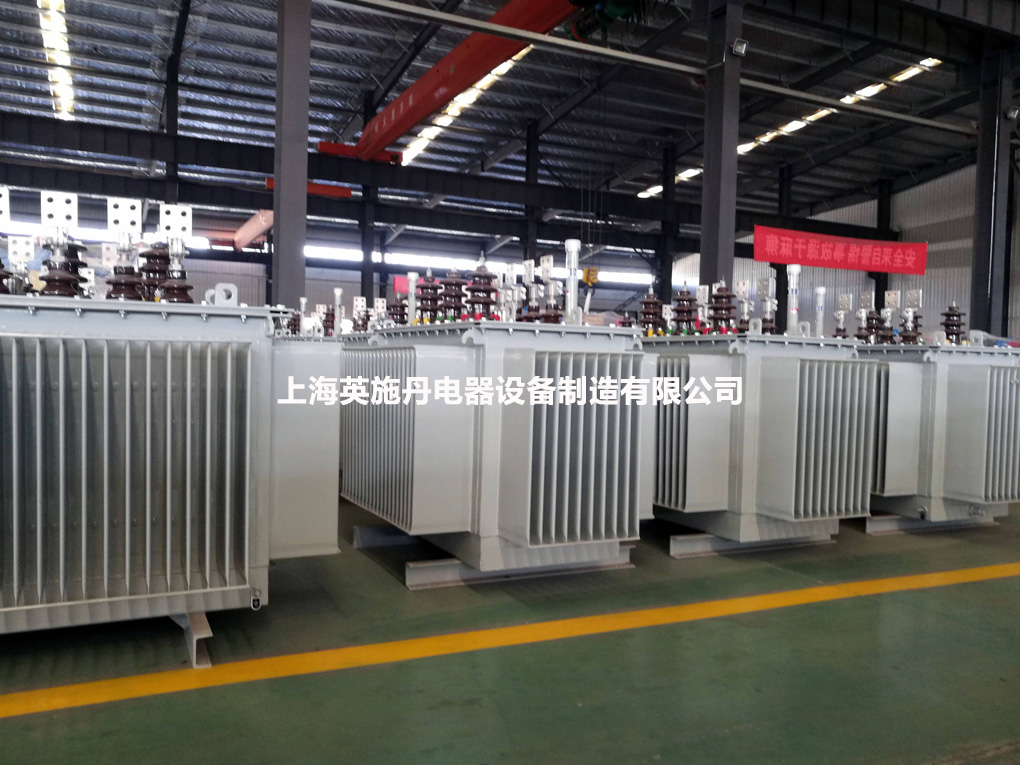

S11型油浸式變壓器特點 本公司研發生產的S11-M系列全密封油浸式電力變壓器具有低損耗、低噪聲、高效率的優點，可取得良好的節能效果并減少污染。全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。 S11型油浸式變壓器規格參數
GB 1094 電力變壓器 GB/T 15164 油浸式電力變壓器負載導冊 GB/T 6451 三相油浸式電力變壓器技術參數和要求 GB 2536 變壓器油 GB 311.1 高壓輸變電設備的絕緣配合 JB/T 501 電力變壓器實驗導冊 GB 10237 電力變壓器絕緣水平和絕緣 實驗外絕緣的空氣間隙 DL/T 572 變壓器運行規程 S11型油浸式變壓器用途
S11型油浸式變壓器優點 1、變壓器鐵芯采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。 2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。 3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。 4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。 5、實測噪聲值低于標準。 本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。
S11型油浸式變壓器使用條件
1、最高環境溫度：+40℃ 2、最低環境溫度：-25℃ 3、海拔高度：<1000m< p=""> 4、最高月平均相對濕度：90%（20℃） 5、安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。 S11型油浸式變壓器性能參數
S11型10KV雙繞組系列主要產品性能參數： | 型號 | 額定容量（KVA) | 聯結組標號 | 電壓組合（KV) | 空載損耗（W） | 負載損耗（ W) | 空載電流（%） | 短路抗阻（%） | | 高壓 | 分接范圍 | 低壓 | | S11-M-30 | 30 | Yyn0或Dyn11 | 6 6.3 10 10.5 11 | ±5%或±2*2.5% | 0.4 | 100 | 660 | 2.3 | 4.0 | | S11-M-50 | 50 | 130 | 870 | 2.0 | 4.0 | | S11-M-63 | 63 | 150 | 1040 | 1.9 | 4.0 | | S11-M-80 | 80 | 180 | 1250 | 1.9 | 4.0 | | S11-M-100 | 100 | 200 | 1500 | 1.8 | 4.0 | | S11-M-125 | 125 | 240 | 1800 | 1.7 | 4.0 | | S11-M-160 | 160 | 280 | 2200 | 1.6 | 4.0 | | S11-M-200 | 200 | 340 | 2600 | 1.5 | 4.0 | | S11-M-250 | 250 | 400 | 3050 | 1.4 | 4.0 | | S11-M-315 | 315 | 480 | 3650 | 1.4 | 4.0 | | S11-M-400 | 400 | 570 | 4300 | 1.3 | 4.0 | | S11-M-500 | 500 | 680 | 5100 | 1.2 | 4.0 | | S11-M-630 | 630 | 810 | 6200 | 1.1 | 4.5 | | S11-M-800 | 800 | 980 | 7500 | 1.0 | 4.5 | | S11-M-1000 | 1000 | 1150 | 10300 | 1.0 | 4.5 | | S11-M-1250 | 1250 | 1360 | 12800 | 0.9 | 4.5 | | S11-M-1600 | 1600 | 1640 | 14500 | 0.8 | 4.5 | | S11-M-2000 | 2000 | 2280 | 17820 | 0.6 | 5.0 | | S11-M-2500 | 2500 | 2700 | 20700 | 0.6 | 5.0 |
S11型20KV雙繞組油浸式變壓器系列主要產品性能參數： | 型號 | 額定容量（KVA) | 聯結組標號 | 電壓組合（KV) | 空載損耗（W） | 負載損耗（ W) | 空載電流（%） | 短路抗阻（%） | | 高壓 | 分接范圍 | 低壓 | | S11-M-30 | 30 | Dyn11 | 20 | ±5% | 0.4 | 90 | 660 | 2.1 | 5.5 | | S11-M-50 | 50 | 130 | 960 | 2.0 | 5.5 | | S11-M-63 | 63 | 150 | 1145 | 1.9 | 5.5 | | S11-M-80 | 80 | 180 | 1370 | 1.8 | 5.5 | | S11-M-100 | 100 | 200 | 1650 | 1.6 | 5.5 | | S11-M-125 | 125 | ±5%或±2*2.5% | 240 | 1980 | 1.5 | 5.5 | | S11-M-160 | 160 | 290 | 2420 | 1.4 | 5.5 | | S11-M-200 | 200 | 330 | 2860 | 1.3 | 5.5 | | S11-M-250 | 250 | 400 | 3350 | 1.2 | 5.5 | | S11-M-315 | 315 | 480 | 4010 | 1.1 | 5.5 | | S11-M-400 | 400 | 570 | 4730 | 1.0 | 5.5 | | S11-M-500 | 500 | 680 | 5660 | 1.0 | 5.5 | | S11-M-630 | 630 | 810 | 6820 | 0.9 | 5.5 | | S11-M-800 | 800 | 980 | 8250 | 1.8 | 6.0 | | S11-M-1000 | 1000 | 1150 | 11330 | 0.7 | 6.0 | | S11-M-1250 | 1250 | 1350 | 13200 | 0.7 | 6.0 | | S11-M-1600 | 1600 | 1630 | 15950 | 0.6 | 6.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
絕緣水平： | 電壓等級kv | 最高運行電壓kv（有效值） | 額定短時工頻耐壓kv（有效值）1分鐘 | 額定電雷沖擊耐受電壓kv（峰值） | | 全波 | 截波 | | 0.4 | 0.46 | 5 | 75 | 85 | | 10 | 12 | 35 | | 20 | 23 | 55 | 125 | 140
|
