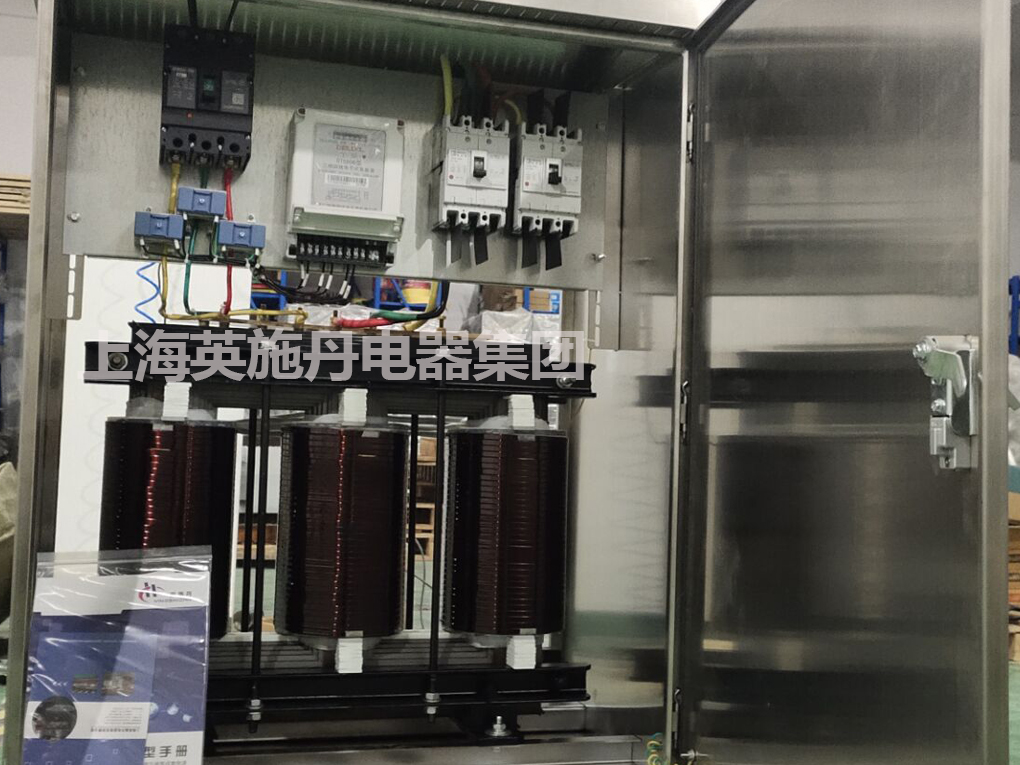

戶外防水防雨隔離變壓器 | 三相戶外防雨防水隔離變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，繞組采用脫胎整列繞制方法；變壓器進行浸漆，使變壓器的絕緣等級達到F級。三相變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。 | | SG/SBK三相隔離變壓器應用范圍： | | 進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。 | | 產品參數： |
| 容 量 | 0.5kva-3500kva | | 輸入電壓 | 380V(可根據客戶要求定制) | | 輸出電壓 | 220V 200V(可根據客戶要求定制) | | 輸入輸出電壓精準性 | 1.5% | | 工作效率 | >0.8 | | 波形失真 | 無附加波形失真 | | 過載保護 | 二倍額定電流可維持一分鐘 | | 絕緣電阻 | >150M | | 絕緣等級 | B級、F級、H級 | | 接線方式 | Y，yn0、Y，d11、D，yn11等 | | 電氣強度 | 工頻正弦波電壓3000v歷時一分鐘無擊穿 | | 頻 率 | 50-60HZ | | 冷卻方式 | 自冷式/風冷式 | | 鐵心形式 | EI/ 芯式 | | 防潮方式 | 開放式,封閉式防水防雨 | | 環境溫度 | -15°C~+45° | | 海拔高度 | ≤1000m | | 相對濕度 | <90%
|
本系列產品用于將35kV、20kV電網電源直接降低為 400V配電電源或10kV輸電電源為用戶供電。由于具有顯著 優點，為越來越多的工程所采用。其主要優點有：
1、減少占地和多級變電工程建設，具有顯著的社會 效益。
2、節省工程投資，提高經濟效益c
3、減少10kV輸變電環節，使運行維護費用明顯降低。
4、采用高壓小電流代替低壓大電流輸電，減少線路 損耗，降低線路運行成本。
5、35kY、20kY電源直接進入用電中心，有效提高供 電的可靠性。
產品特點
我公司生產的SCB10系列35kV級、20kV級無勵磁 調壓干式變壓器屬低損耗產品，符合國家標準GB6450、 GB爪)228和IEC726的要求，并具有以下特點：
1、高性能、低損耗，為9型系列的換代產品。
2、選用優質掛鋼片，同時大幅降低磁通密度，減 小運行中硅鋼片磁致伸縮量，有效降低噪音。
3、優化高壓線圈結構，改善了層問電壓和電容的 分布，大大提高了產品耐受大氣過電壓和操作過電壓 的沖擊能力，同時也改善了電場分布，使產品局放量 進一步降低。
4、可配置溫控系統和風冷裝置，在負荷過大時自 動啟動風機冷卻裝置，有效提高設備過負荷能力。
技術參數

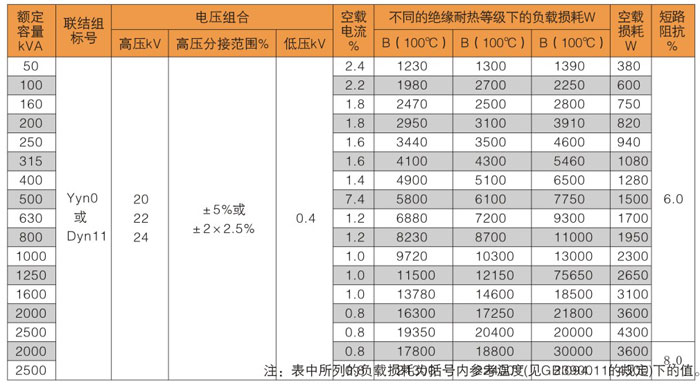

20kV級SC（B）10系列無勵磁調壓配電變壓器

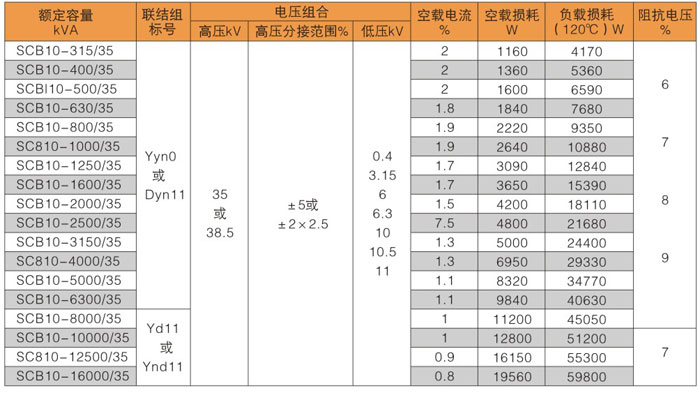

35kV級SC(B)10系列無勵磁調壓干式電力變壓器
專業生產各種型號變壓器：隔離變壓器、三相隔離變壓器、單相隔離變壓器、干式隔離變壓器、三相干式隔離變壓器、大功率變壓器、10-1000KVA變壓器。
油浸感應調壓器、三相調壓器、感應調壓器、單相油浸式調壓器、油浸自冷感應調壓器、感應自動調壓器、調壓器。
無觸點穩壓器、補償穩壓器、大功率穩壓器、380v大功率穩壓器、自動補償式電力穩壓器、三相補償電力穩壓器、變壓器。
|
