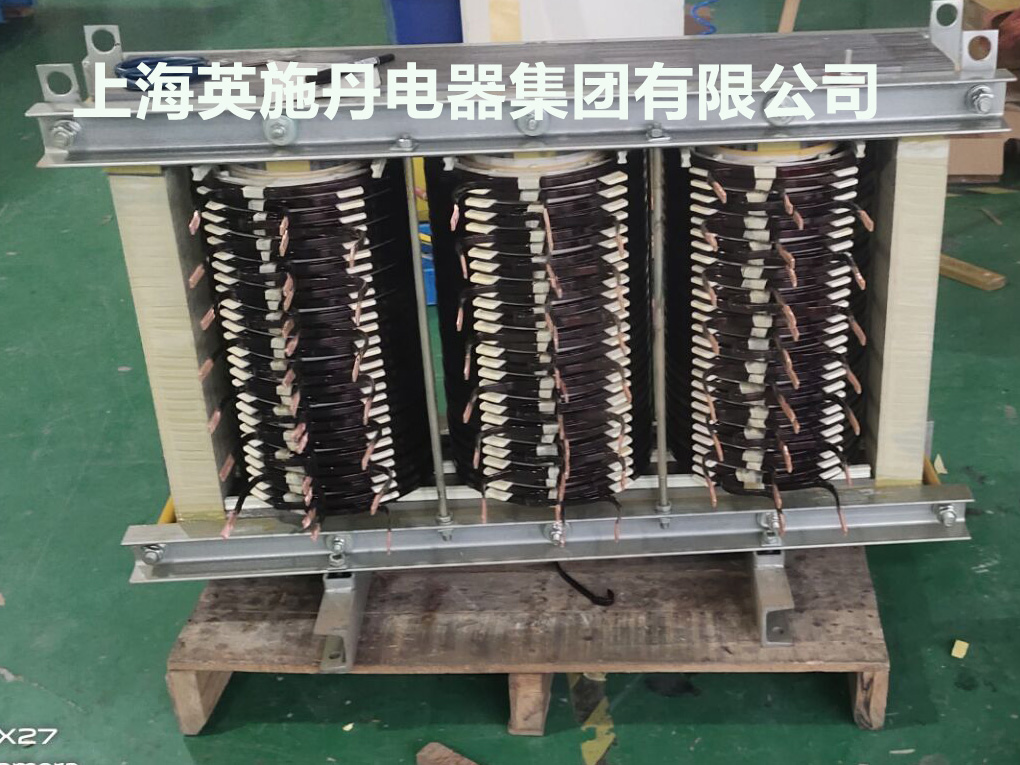

銷售熱線：4006855086 電化學電解用整流變壓器概述 電化學整流變壓器廣泛用于電解有色金屬，電解食鹽以制取氯堿、電解水以制取氫和氧。它具有以下特點： 1、閥側電壓不大于1000V，電流可高達100KA。 2、電解負載晝夜接連。 3、閥側電壓調壓頻繁，調壓范圍通常較大。 電化學是研討兩類導體形成的帶電界面現象及其上所發生的改變的科學。電和化學反應相互作用可通過電池來完結，也可利用高壓靜電放電來實現（如氧通過無聲放電管轉變?yōu)槌粞酰�，二者總稱電化學，后者為電化學的一個分支，稱放電化學。因為放電化學有了專門的名稱，因而，電化學往往專門指“電池的科學”。 電化學如今已形成了組成電化學、量子電化學、半導體電化學、有機導體電化學、光譜電化學、生物電化學等多個分支。三相五柱變壓器，變流是整流、逆流和變頻三種工作方式的總稱，本系列五柱整流變壓器是專業配六相雙反星半波整流裝置的電源變壓器，該變壓器鐵心用五柱式結構，可讓相位三相同的三倍頻高次諧波磁通在旁軛中成回路，三相五柱式鐵心也和平衡電抗器一樣，能夠使兩個三相半波整流并聯運行，三相五柱式鐵心還可以讓不對稱分量中的零序磁通從旁軛通過，從而大大降低整流機箱的結構零件損耗，采用三相五柱鐵心取消了平衡電抗器，整個整流裝置的大電流母線結構得到了簡化，造型的自由度得到釋放，工藝設計更顯得合理，又可節省很多原材料，減輕了整機重量。 電化學整流變壓器技術數據英施丹集團鐵芯采用武鋼Q120W300全新新硅鋼片，繞組采用H等級耐溫180°漆包線，初次級加風道，增加散熱面積。腳架全部采用開模壓制鍍鎳材料符合環保要求，絕緣材料采用H級NOMEX絕緣復合紙，變壓器整體真空浸漆，烘箱溫度采用漸進式溫度調節，最終溫度155°端子采用全銅端子，變壓器檢測每一道工序嚴格按國家標準測試! 電化學整流變壓器技術數據
型號 | 網側電壓 (KV) | 直流電參數及特征 | 聯結組標號 | 重量(Kg) | 外限尺寸 | 整流電路 | 空載電壓 (V) | 工作電流(A) | 調壓級數/等效相數 | 長×寬×高 | YSDZSG-160/0.5 | 0.5 | 五柱式 | 25 | 3000 | /6 | Yy0-y6 |
| 845 | 1540×990×1330 | YSDZSG-315/0.5 | 0.5 | 五柱式 | 25 | 6000 | /6 | Yy0-y6 |
| 1125 | 1610×1020×1365 | YSDZSG-400/0.5 | 0.5 | 雙反星帶平衡電抗器 | 72 | 3000 | /6 | Dy11-y5 |
| 1825 | 1940×1260×1550 | YSDZSG-500/10 | 10 | 雙反星帶平衡電抗器 | 80 | 3000 | /6 | Dy11-y5 |
| 2120 | 2100×1300×1700 | YSDZSG-800/10 | 10 | 雙反星帶平衡電抗器 | 72 | 6000 | /6 | Dy11-y5 |
| 3295 | 2475×1510×2350 | YSDZSG-1600/10 | 10 | 雙反星帶平衡電抗器 | 175 | 5000 | /6 | Dy11-y5 |
| 4415 | 2560×1530×2260 | YSDZSG-2500/10 | 10 | 雙反星帶平衡電抗器 | 95-36 | 15000 | 27/6 | Dy11-y5 |
| 14200 | 4300×2500×2800 | YSDZSG-2300/10 | 10 | 雙反星帶平衡電抗器 | 173-90 | 8000 | 14/6 | Dy11-y5 |
| 10800 | 4100×2350×2900 | YSDZSG-3150/10 | 10 | 雙反星帶平衡電抗器 | 180-126 | 12000 | 9/6 | Dy11-y5 |
| 13900 | 4200×3100×3800 | YSDZSG-3500/10 | 10 | 雙反星帶平衡電抗器 | 180-126 | 12000 | 7/6 | Dy11-y5 |
| 13900 | 4200×3100×3800 | YSDZSG-2000/10 | 10 | 雙反星帶平衡電抗器 | 70-9.6 | 12000 | 7/6 | YaDy11-y5 |
| 9420 | 3700×3300×3890 | YSDZSG-6300/10 | 10 | 雙反星帶平衡電抗器 | 207-301 | 16000 | 19/6 | Yao D/y-Y5 |
| 16200 | 4200×4000×3800 | YSDZSG-3500/10 | 10 | 雙反星帶平衡電抗器 | 305-180 | 6400 | 9/6 | Yy0-y6 |
| 11860 | 3700×3280×3900 | YSDZSG-6300/10 | 10 | 雙反星帶平衡電抗器 | 301-207 | 12000 | 19/6 | Dy11-y5 |
| 15400 | 3900×3800×3800 | YSDZSG-8000/10 | 10 | 雙反星帶平衡電抗器 | 180-90 | 25000 | 27/6 | Dy11-y5 |
| 25230 | 4540×3800×3750 | YSDZSG-9500/35 | 35 | 雙反星帶平衡電抗器 | 80-56 | 80000 | 9/6 | Dy11-y5 |
| 42000 | 4700×4450×4600 | YSDZSG-4000/35 | 35 | 雙反星帶平衡電抗器 | 205-148 | 12500 | 27/6 | Yy0-y6 |
| 17900 | 3720×2150×3850 | YSDZSG-9000/35 | 35 | 雙反星帶平衡電抗器 | 56-80 | 8000 | 13/6 | y/y0-y6 |
| 40800 | 4700×4500×4600 | YSDZSG-4000/35 | 35 | 雙反星帶平衡電抗器 | 205-148 | 12500 | 27/6 | Yy0-y6 |
| 16300 | 3300×2200×3800 | YSDZSG-7200/35 | 35 | 雙反星帶平衡電抗器 | 400-250 | 11000 | 27/6 | Yy0-y6 |
| 24500 | 4800×3000×3600 | YSDZSG-5800/35 | 35 | 橋式 | 400-250 | 11000 | 27/6 | Yd11-d5 |
| 21000 | 4300×2900×3600 | YSDZSG-15000/35 | 35 | 橋式 | 360-190 | 27000 | 15/12 | Ya DdYd |
| 42500 | 4100×2500×4500 | YSDZSG-6300/35 | 35 | 橋式 | 236-135 | 14000 | 27/12 | Ya YdYd |
| 2000 | 4300×2600×3150 | YSDZSG-5600/35 | 35 | 橋式 | 224-124 | 14000 | 17/12 | Za YdYd |
| 35000 | 5000×2500×3200 | DZSG-5000/10 | 10 | 雙反星帶自飽和電抗器 | 195-102 | 15000 | 27/12 | Ya DyYy |
| 2600 | 3300×2600×3500 | DZSG-10000/35 | 35 | 雙反星帶平衡電抗器 | 90-9 | 75000 | 27/12 | Ya YyYy |
| 32500 | 5500×2900×4600 | DZSG-6500/6.3 | 6.3 | 雙反星帶平衡電抗器 | 154-111 | 40000 | 17/12 | Za DyYy |
| 34200 | 4300×3300×4800 | DZSG-6000/10 | 10 | 雙反星帶平衡電抗器 | 83-50 | 30000 | 27/6 | Dy11-y5 |
| 12200 | 4000×3600×3400 | DZSG-16000/35 | 35 | 橋式 | 305-165 | 31500 | 27/12 | Ya DdYd |
| 36000 | 3700×3600×4250 | DZSG-27000/35 | 35 | 橋式 | 850-86 | 20000 | 27/12 | Ya DdYd |
| 47600 | 5600×4000×4600 | DZSG-19800/35 | 35 | 橋式 | 395-226 | 2×20000 | 27/12 | Ya/Zdd/Zdd |
| 61500 | 8500×4300×5200 | DZSG-26000/35 | 35 | 五柱式 | 160-50 | 2×120000 | 48/12 | Yd11 |
| 127700 | 8900×4600×5400 | DZSG-27000/35 | 35 | 橋式 | 570-325 | 2×11500 | 27/12 | Ya/Zdd/Zdd |
| 76700 | 8900×4300×5400 | ZDZSG-12500/35 | 35 | 橋式 | 550-315 | 2×9000 | 27/12 | Ya/Zdd/Zdd |
| 46500 | 5530×4200×5300 | ZDZSG-17000/35 | 35 | 橋式 | 685-390 | 20000 | 27/12 | Ya/Zdd/Zdd |
| 45800 | 5800×4050×4500 | ZDZSG-22000/35 | 35 | 橋式 | 530-303 | 2×16500 | 27/12 | Ya/Zdd/Zdd |
| 69800 | 5700×3400×4300 | ZDZSG-4200/10 | 10 | 同相逆并聯 | 134-250 | 16000 | 27/6 | Y/d11-d5 |
| 19200 | 4300×3900×4300 | ZDZSG-4500/35 | 35 | 同相逆并聯 | 192-390 | 11000 | 27/6 | Y/d11-d5 |
| 20000 | 3600×3500×3700 | ZDZSG-3200/35 | 35 | 同相逆并聯 | 49-99 | 30000 | 27/6 | Y/d11-d5 |
| 18000 | 3900×2800×3560 | ZDZSG-5900/35 | 35 | 同相逆并聯 | 122-204 | 27500 | 27/6 | Y/d11-d5 |
| 20800 | 4300×2600×3800 | ZDZSG-9500/35 | 35 | 同相逆并聯 | 192-390 | 22000 | 27/12 | Y/△*▽ |
| 39000 | 5400×4000×4300 | ZDZSG5000/35 | 35 | 同相逆并聯 | 236-395 | 12000 | 27/6 | Y/d11-d5 |
| 19000 | 4100×2600×3700 | ZDZSG-6400/10 | 10 | 同相逆并聯 | 150-340 | 18000 | 27/6 | D/do-d6 |
| 23500 | 4600×3900×4800 | ZDZSG-9000/35 | 35 | 同相逆并聯 | 25-256 | 22000 | 19/12 | Yao-D/do-
d5 Y/d11-d5 |
| 27800 | 4100×3300×4000 | ZDZSG-18000/35 | 35 | 同相逆并聯 | 218-515 | 23000 | 27/12 | Y/△▽ |
| 45000 | 4700×4100×4400 | ZDZSG-12000/35 | 35 | 同相逆并聯 | 182-480 | 18000 | 27/6 | Y/d11-d5 |
| 40000 | 4900×4700×4800 | ZDZSG-18000/35 | 35 | 同相逆并聯 | 272-408 | 24000 | 27/12 | Za(±7.5)△/△▽ |
| 68000 | 5400×3900×4100 | ZDZSG-16500/35 | 35 | 同相逆并聯 | 23-228 | 44000 | 27/12 | YaoY(△)△/▽ |
| 62000 | 5800×3900×4000 | ZDZSG-20000/35 | 35 | 同相逆并聯 | 305-508 | 23000 | 35/12 | Ya-D/do-
d5 y/d11-d5 |
| 69000 | 5700×3900×4100 | ZDZSG-24000/35 | 35 | 同相逆并聯 | 532-860 | 15000 | 27/12 | Za(±7.5)△/△▽ |
| 78000 | 5800×3900×9500 | ZDZSG-18800/35 | 35 | 同相逆并聯 | 164-426 | 24000 | 27/12 | YaoY(△)/△▽ |
| 75000 | 5500×4300×4600
|
