TDA/TSA高壓感應調壓器國家標準

三相油浸感應調壓器主要用于實驗單位,其制造標準需參照 JB/T 10090-1999,其產品技術需滿足以下條件:

達到技術指標:
容量范圍:100~2000KVA  輸入電壓:380V  輸出電壓:0~650V(可選擇)  頻率:50HZ
效率:96%  抗電強度:2000V/60S﹤10mA  過載能力:>125%----120min,>150%----60min
絕緣電阻:﹥20MΩ  環境溫度:-5℃~+40℃  相對濕度:﹤95%  溫升:﹤55℃  噪聲:﹤85dB。

工作條件    在下列條件下,本產品能長期連續運行。 1.海拔高度不超過1000米; 2.周圍介質溫度不高于+40℃; 3.空氣相對濕度不大于85%;  4.不含有化學腐蝕性氣體及蒸汽的環境中; 5.無爆炸危險的氣體環境中; 6.戶內使用。  本產品的溫升標準為:油面溫升55℃,(在周圍介質溫度為40℃時,油面最高溫度不允許超過95℃),繞組溫升65℃鐵心溫升80℃。          30 6 6.3 10 10.5 11  ±5  0.4  Dyn11  Yzn11  Yyn0  0.13 0.63/0.60 2.3 4.0  50 0.17 0.91/0.87 2.0 63 0.20 1.09/1.04 1.9 80 0.25 1.31/1.25 1.9 100  0.29  1.58/1.50  1.8  125  0.34  1.89/1.80  1.7  160 0.40  2.31/2.20  1.6  200 0.48 2.73/2.60 1.5 250 0.56 3.20/3.05 1.4 315 0.67 3.83/3.65 1.4 400 0.80 4.52/4.30 1.3 500 0.96 5.41/5.15 1.2 630 Dyn11  Yyn0  1.20 6.20 1.1 4.5  800  1.40  7.50  1.0  1000  1.70  10.30  1.0  1250 1.95 12.00 0.9 1600  2.40  14.50  0.8  注1:對于額定容量為500KvA及以下的變壓器,表中斜線上方的負載損耗值適用于Dyn11或 Yyn0聯結組,斜線下方的負載損耗值適用于Yyn0聯結組 注2:根據用需要,可提供高壓分接范圍為±2×2.5%的變壓器 注3:根據用戶需要,可提供低壓為0.69kV的變壓器  表2      630kVA-6300 kVA三組雙繞組無勵磁調壓配電變壓器  額定容 電壓組合及分接范圍  聯結組標 空載損耗 負載損耗 空載電 短路阻

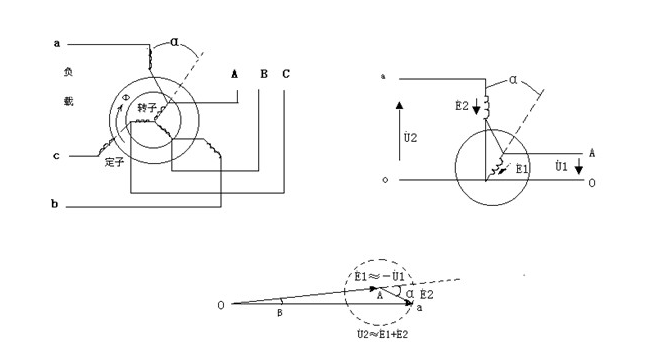

 工作原理      本產品機構類似一般立式繞線轉子異步電動機,由于它處于堵轉狀態下工作,因此,其工作原理相似于感應電機與三相干式隔離變壓器。當定、轉子相對位置改變后,對于三相調壓器即改變了二次串聯繞組感應電勢的相位,再借自藕的線路聯接,使負載電壓能夠在一定的范圍內,獲得無級而平滑的調節。 調壓器繞組聯結原理圖如圖1所示。  電機試驗;  輸出容量(千伏安) “感”應; 油“浸”自冷 S為“三”相; “調”壓器。 三相調壓器繞聯組結理圖原  調壓器的輸出電壓特性,如圖2所示。 圖中:f1  (Ө)—空載輸出電壓特性曲線;  f2  (Ө)—額定負載阻抗下輸出電壓特性曲線;       Ө—定、轉子相對電度角,輸出電壓為最低值時候,Ө=0°  U20max—空載輸出電壓的最高值;  U2—額定負載阻抗下的輸出電壓。  因受電磁和結構設計的限制,負載電壓從零開始調節的調壓器,空載輸出下限電壓往往有一個比較小的起始值。    四、 產品特點    本系列調壓器由于采用了定子斜槽新結構,加強了調壓器主要結構件和傳動機構的機械強度,合理選取槽配合和各種電磁參數,并采用優質磁性材料,因此與一般型三相感應調壓器相比,在性能上有很大的改進和提高,能較好地滿足電機試驗的要求。它具有下述特點:  1、 輸出電壓波形好,調壓特性連續均勻平滑。符合國際電工委員會(IEC)標準中對電機試驗電源有關質量要求的規定。  2、 空載電流和總損耗較小,突加負荷時短時過負荷能力大,因此有助于減少安裝容量,有利于節約電能和運行費用。  3、 輸出端電壓實際調節范圍寬,從而能滿足50周波和60周波異步電動機空載特性,短時升高電壓試驗和實測雜散耗試驗的要求。  4、 噪音振動較小,因而減少了環境污染,改善了試驗工人的工作條件。   五、 結構特征    調壓器主要由器身、冷卻油箱和傳動機構三部分組成。  1. 器身結構與一般立式繞線轉子異步電機一樣,由定、轉子鐵心和繞組、面板、底座等構成。  2. 冷卻油箱結構與一般三相變壓器基本相同。油箱壁上裝有油面表和放油閥門。注油器位于調壓器面板上。  3. 傳動機構為手、點動兩用蝸輪、蝸桿、減速器,手、電動的切換是利用爪形離合器來實現的,當套在大蝸桿上的手輪向內推進時為電動,向外拉出

路阻抗應符合表1~表3的規定。  表1  30kVA-1600 kVA三組雙繞組無勵磁調壓配電變壓器
額定容量KVA  電壓組合及分接范圍  聯結組標 稱  空載損耗kW  負載損耗kW  空載電流%  短路阻抗%  高壓kV  高壓分接范 圍%  低壓
量KVA  高壓 kV  高壓分接范 圍 %  低壓 kV  稱 kW kW 流% 抗%  630 6  6.3  10  10.5  11  ±5  3  3.15 6.3  Yd11  1.03 7.29 1.1 5.5  800  1.26 8.91 1.0 1000  1.48 10.44 1.0 1250  1.75 12.42 0.9 1600  2.11 14.85 0.8 2000  2.52 17.82 0.8 2500 2.97 20.70 0.8 3150 3.51 24.30 0.7 4000 10  10.5  11  3.15  6.3  4.32 28.80 0.7
 5000 5.13 33.03 0.7 6300  6.12  36.90  0.6  注:根據用戶需要,可提供高壓分接范圍為±2×2.5%的變壓器  表3    200 kVA~I  600 kVA三相雙繞組有載調壓配電變壓器          電壓組合及分接范圍              短路  額定容量    kVH   高壓  kV  高壓分接范圍    %  低壓  kV 聯結組    標號    空載損耗      kW    負載損耗      kW    空載電流      %   阻抗     %     200                O.48     3.06     1.5        250     0. 56     3.60     1.4     315     0. 67     4.32     1.4     4.0     400      0.80      5.22      1.3     500      6     6.3      士4×2.5    0.4    Dynll       0. 96       6.21       1.2      630         10    YynO        1.20       7.65       1.1         800      1.40      9.36      1.0
產品的主體為油浸式感應調壓器,實質是一立式繞線式異步電機,轉子軸伸出面板有渦輪,渦桿、減數傳動裝置可用手動或電動控制轉子轉動,以改變轉子與定子線圈的相對角度,使定、轉子感應電壓相位變化從而改變輸出電壓。
適用場所: 大專院校、科研機構、工礦企業,檢測單位。

        以上參數為感應調壓器國際國家標準參數對照。

>產品全稱油式調壓器(也稱無觸點調壓器)
產品型號:TSA
額定容量:50-300KVA  可以訂做
 率:50HZ
輸入電壓:380V 可以訂做
最大輸入電流:260A
額定輸出電流:133A
負載電壓:0—650V 可以訂做
冷卻方式:油浸式
油面溫升:55K

>產品概況
     英施丹電器TSJA油浸式調壓器產品采用環形鐵芯、全屏蔽式結構制造,切換輸出換相開關,電壓表顯示任意兩相的輸出電壓,A、B、C三個電流表顯示在不同輸出電壓下的相電流;通過調節升壓、降壓開關按鈕,能在帶負荷情況下,無級、平滑、連續地調節輸出電壓。油式調壓器身左右側和后側設計合理的波紋散熱片,能有效降低調壓器在運行過程中產生的熱量,確保產品安全、穩定、可靠的。

>規格參數
 以下為我司生產的TSJA系列三相油式調壓器常規產品,特殊規格歡迎垂詢英施丹客服訂做

 高壓感應調壓器規格

產品型號

冷卻

方式

額定容量kVA

相數

頻率Hz

額定輸入電壓  V

輸出電壓范圍V

TDA-xxx

油浸

自冷

12.5~400

1

50

(60)

220

0~250或0~400

12.5~400

380

0~420或0~500

12.5~800

0~650

10~630

0~1000

TDA-xxx/6.3

400~2500

6000

0~6300

TDA-xxx/10.5

400~2500

0~10500

TDA-xxx/10

250~1600

10000

0~6300

TDA-xxx/10.5

315~2000

0~10500

TDA-xxx/13

315~2000

6000或10000

0~13000

TSA-xxx

20~1250

3

380

0~420或0~500

20~3150

0~650

16~2500

0~1000

TSA-xxx/6.3

630~12500

6000

0~6300

TSA-xxx/10.5

630~12500

0~10500

TSA-xxx/10

400~8000

10000

0~6300

TSA-xxx/10.5

500~10000

0~10500

TSA-xxx/13

500~10000

6000或10000

0~13000

TDFA-xxx

干式

風冷

25~315

1

50

(60)

220

0~250或0~400

25~315

380

0~420或0~500

25~1000

0~650

16~630

0~1000

TSFA-xxx

31.5~1000

3

380

0~420或0~500

40~1600

0~650

31.5~1250

0~1000

注:①產品型號中xxx數據表示額定容量;

②按50Hz設計的調壓器,也可用于60Hz電源;

③容量按R10優先數系:12.516、20、25、31.5、40、50、63、80、100、125160、200250、315、400、500、630、8001000、12501600、20002500、31504000、5000、6300、800010000、12500kVA;

④非本表中容量及電壓規格產品,本企業也可承接設計、制造。

 低壓感應調壓器規格



型號規格

額定容量(KVA

輸入電壓(V

負載電壓(V

負載電流

尺寸大小

重量(kg

TNSJA-60

60

380

0-430

81

820*660*1600

430

TNSJA-80

80

380

0-430

107

1080*950*1800

670

TNSJA-100

100

380

0-430

134

1080*950*1800

690

TNSJA-120

120

380

0-430

161

1080*950*1800

760

TNSJA-150

150

380

0-430

201

1200*1050*1900

1000

TNSJA-200

200

380

0-430

269

1200*1050*1900

1150

TNSJA-250

250

380

0-430

336

1200*1050*1900

1230

TNSJA-300

300

380

0-430

403

1200*1200*2100

1520

TNSJA-350

350

380

0-430

470

1200*1200*2100

1750

TNSJA-400

400

380

0-430

537

1650*1650*2200

1860

TNSJA-450

450

380

0-430

604

1650*1650*2200

1950

TNSJA-500

500

380

0-430

671

1650*1650*2200

2050

TNSJA-600

600

380

0-430

806

1800*1800*2200

2110

TNSJA-700

700

380

0-430

940

1800*1800*2200

2220

TNSJA-800

800

380

0-430

1074

1800*1800*2200

2320

TNSJA-900

900

380

0-430

1208

2020*1800*2300

2430

TNSJA-1000

1000

380

0-430

1343

2020*1800*2400

2550


>產品特征
1、無觸點調節,使用壽命長;
2、適用于各種性質的負載;
3、過載能力強、損耗低;
4、運行安全可靠;
5、人性化界面,數字顯示輸出電壓;

>適用場合
廣泛適用于機械制造、化工、紡織、通訊、軍工等行業的電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等領域。
