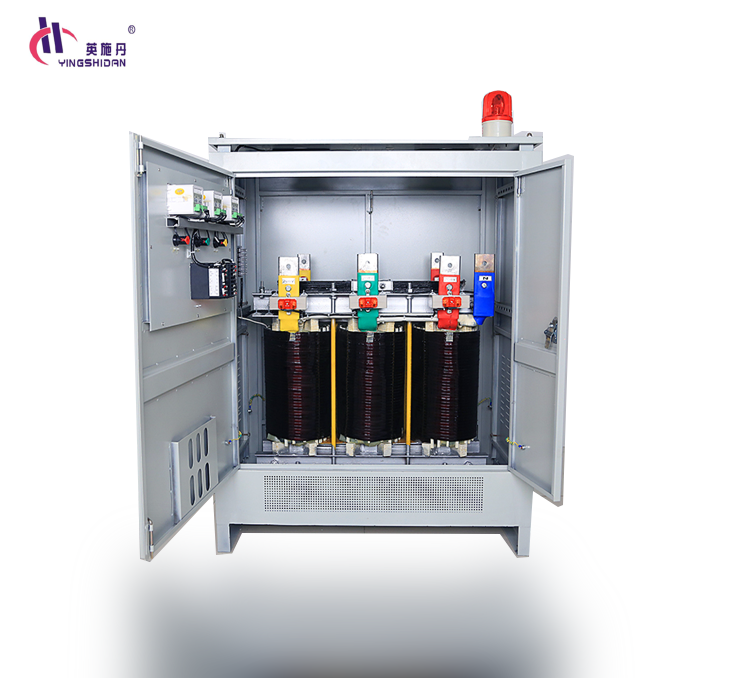

分裂光伏變壓器有一個高壓繞組和多個分裂的低壓繞組，分裂繞組的額定電壓和額定容量相同，它們的總?cè)萘康扔谧儔浩鞯目側萘�。低壓線圈分裂后，可以大大地增加高壓線圈與低壓線圈各分裂部分之間，以及低壓線圈分裂后的各部分之間的短路阻抗值，這對限制網絡的短路電流，節省建設投資與占地面積有著一定的實際經濟意義。使用時，低壓線圈的每一部分可分別接到發電機或電動機上，且可同時運行，也可單獨運行，具有相同額定電壓的分裂線圈可以并節省了客戶的投資費用和占地面積。聯運行。
變壓器低壓側可同時運行或者單獨運行，由于變壓器低壓側額定電壓相同，聯接組別相同，容量相等，電壓比相同，可達到變壓器并聯運行的理想狀態，所以并聯運行效果比普通的兩臺變壓器要好很多。單臺產品替代兩臺產品，從而也節省了客戶的投資費用和占地面積。分裂式繞組變壓器是指每相由一個高壓繞組與兩個或多個電壓和容量均相同的低壓繞組構成的多繞組電力變壓器。分裂變壓器正常的電能傳輸僅在高、低壓繞組之間進行，而在故障時則具有限制短路電流的作用分裂變變壓器，分裂繞組變壓器，也就是將本來的二卷（繞組）變壓器，變成了三卷（繞組）變壓器，將可以從一個繞組引出的電壓，從二個繞組引了出來。
這樣情況一般見于大容量變壓器。若不用分裂繞組變壓器，采用二卷變壓器，當變壓器容量較大，二次電壓較小時，變壓器二次側的輸出電流和短路電流都會很大，這樣就造成了變壓器二次開關無法選擇，造不出這么大額定電流的開關，造不出這么大開斷電流的開關。沒有辦法，人們才將變壓器的二次繞組一分為二，成二個繞組（一般電壓相同），從而降低額定二次輸出電流；同時，通過降低二個繞組的額定容量，降低二次出口的短路電流值，這樣就可以用常規的開關來滿足使用地點的額定電流要求和開斷電流要求了。。 幾個分支容量相同，額定電壓相等或接近，可以單獨運行或并聯運行，可以承擔相同或不同負載。當某一個低壓繞組上所連接的負荷或電源發生故障時，其余低壓繞組仍能正常運行。各分裂繞組之間沒有電的聯系，磁的耦合也相對較弱。分裂支路之間應具有較大的阻抗，而分裂路與不分裂繞組之間應具有相同的阻抗。 參數和等值電路編輯 當分裂繞組的幾個分支并聯成一個總的低壓繞組對高壓繞組運行時，稱為穿越運行，此時變壓器的短路阻抗稱為穿越阻抗。 當?shù)蛪悍至牙@組的一個分支對高壓繞組運行時，稱為半穿越運行，此時變壓器的短路阻抗稱為半穿越阻抗。 當分裂繞組的一個分支對另一個分支運行時，稱為分裂運行，此時變壓器的短路阻抗稱為分裂阻抗。 分裂阻抗與穿越阻抗之比稱為分裂系數，它是分裂變壓器的基本參數之一，一般為3——4。 三相雙繞組雙分裂變壓器，每相有三個繞組：一個不分裂的高壓繞組，它有兩個支路，但總是并聯的，實際上是一個繞組；兩個相同的低壓分裂繞組。故可以仿照三繞組變壓器，得到由三個等值阻抗組成的等值電路。 按照分裂阻抗的定義，分裂阻抗為兩個分支之間的阻抗，它等于兩分支短路阻抗之和，考慮到分裂繞組各分支排列的對稱性，所以各分支短路阻抗相等，等于二分之一的分裂阻抗，等于二分之一分裂系數倍的穿越阻抗。 穿越阻抗是兩分支關聯后對高壓繞組間的阻抗，即穿越阻抗等于高壓繞組的短路阻抗與分支短路阻抗的一半之和。所以有： 高壓繞組的短路阻抗等于穿越阻抗減去二分之一的分支短路阻抗；而分支短路阻抗等于二分之一分裂系數倍的穿越阻抗，所以高壓繞組的短路阻抗又等于一減去四分之一倍的分裂系數，再乘以穿越阻抗。 下圖為軸向雙繞組雙分裂變壓器繞組布：
特點和應用編輯 與普通變壓器相比，分裂變壓器有如下特點： （1）限制短路電流的作用顯著。當分裂繞組一個支路短路時，短路電流經過半穿越阻抗。半穿越阻抗等于高壓繞組和一個分支短路阻抗之和，等于一加上四分之一倍的分裂系數，乘以穿越阻抗。也就是說半穿越阻抗比穿越阻抗大了四分之一分裂系數倍的穿越阻抗，也就是比普通變壓器的短路阻抗大，所以短路電流小。 （2）有利于電動機自起動條件的改善。分裂變壓器的穿越阻抗比普通變壓器的短路阻抗小，所以流過起動電流時變壓器的電壓降要小些，允許電動機起動容量大些。 （3）當分裂繞組一個支路發生短路故障時，另一個支路的母線電壓降很小，即殘壓較高，這是分裂變壓器的主要優點。 分裂變壓器的主要缺點是造價較高。 分裂變壓器的主要應用有兩個： （1）。當采用一臺分裂變壓器分成兩個分支向兩段獨立母線供電時，分裂阻抗也使兩段母線之間具有較大的阻抗，以減小母線短路時的互相影響。 分裂變壓器多用作200MW以上的大機組的廠用變壓器。 （2） 當兩臺發電機通過一臺分裂變壓器向系統送電時，分裂變壓器的分裂阻抗有效地增大了兩臺發電機之間的阻抗，從而達到減少短路電流的目的 |
