光伏為什么選擇雙分裂變壓器而不是普通變壓器?
1、雙繞組與雙分裂的關系;
首先介紹繞組，-般繞組主要對應的是電壓等級，變壓器中一個繞組對應一個電壓等級(例如主變壓器變比為110/35,則包含110kv與35kV兩種電壓等級)。-般工程中用
的的分為雙繞組與三繞組變壓器，分別包含2種和3種電壓等級。
再看分裂變壓器，與普通變壓器的區別在于，在它的低壓繞組中分裂成幾個額定容量相等的支路，這幾個支路之間沒有電氣聯系，僅有較弱的磁聯系，而且各分支之間有
較大的阻抗。
根據以上分析，具體言之就是:三相雙繞組雙分裂變壓器擁有高壓、低壓兩個繞組,并把低壓繞組分裂成兩部分，在電氣上互不相連。這兩個分裂的低壓可以并聯運行，也可以單獨運行。三相三繞組變壓器有三個獨立繞組組成，分別為高壓、中壓、低
壓，有明顯的電壓等級差距比如110/35/10等。
至于“雙分裂的變壓器的特殊性在哪?為什么光伏中用的多為雙分裂變壓器?”這兩個
問題統一來回答。
2、分裂壓器的特殊性及在光伏工程中的應用
在大型光伏工程中經常見到雙分裂變壓器的身影，對于對這個設備了解不是太多的人來說見到它幾乎習以為常，但對于設計人員來說，選擇雙分裂而不是普通變壓器則自
有其深意。
目前大型光伏電站以500kW作為基本的發電單元，市面主流的逆變器容量也為500kW,逆變器與箱式變電站的連接是整個光伏發電系統中關鍵的一步，因此考慮成本控制，選擇技術合理的升壓方案就很有必要，基于此，雙分裂變壓器給出了完美的答案。發電單元與升壓變的接線，主要指的是逆變器與變壓器的接線，一 般有如下三種方
式:
方案1: 500kW 發電單元與1臺500kVA雙繞組升壓變組成發電機-雙繞組變壓器單元接線;
方案2:兩個500kW發電單元與.臺1000kVA雙 繞組升壓變組成發電機雙繞組變壓器擴大單元接線;
方案3:兩個500kW發電單元與--臺1000kVA雙分裂升壓變組成發電機雙分裂變壓器擴大單元接線;
方案1侮個發電單元對應1個升壓變壓器，雖具備單元接線結構簡潔、可靠性較高的優點，但相比方案2與方案3,其在成本方面的劣勢不言自明，-般適用于發電單元較為分散的工程中，為了降低線損及降低導線成本，可考慮此種接線方式，但并不適合于集中光伏電站的應用。 還需要適當留有余地，并且考慮設備的發展情況，只有這樣才能夠在添置新型設備時，避免超負荷運轉，額外留有發展空間，還能夠保證設備全部開啟，仍舊能夠保證穩定運行的狀態，很多人都是比較害怕電力變壓器的，因?yàn)殡娏ψ儔浩魇怯休椛涞摹?/p> 體積對比——油變比干變的體積大，因此使用油變時要求空間比較寬敞，空間較為擁擠時只能使用干變。
環境要求對比——一般來說，油變的散熱效果要優于干變。干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器(片)上進行 散熱。

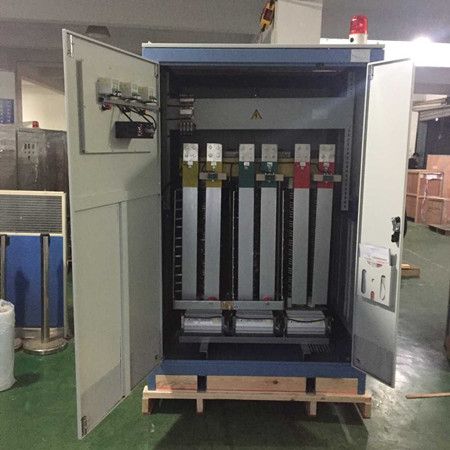

外觀對比——封裝形式不同，干式變壓器能直接看到鐵芯和線圈， 而油式變壓器只能看到變壓器的外殼。
引線形式對比——干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用瓷套管。 對負荷的承受能力對比——一般干式變壓器應在額定容量下運行，而油式變壓器過載能力比較好。
總的來說，兩者的區別的根本原因是冷卻介質不同，油變是以變壓器油(當然還有其它油如β油)作為冷卻及絕緣介質，而干變是以空氣或其它氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組用環氧樹脂澆注包封起來，也有一種現在用得多的是非包封式的，繞組用特殊的絕緣紙?jiān)俳䴘n絕緣漆等，起到防止 繞組或鐵芯受潮。
變壓器換油:先吊出器身，放凈污油并洗凈油箱，如器身上有油污也應沖凈，待器身烘干后注入新油，更換全部耐油橡膠密封件，試驗合格后方可掛網運行，變壓器干燥處理:器身烘干方法較多，用戶自行烘時可用零相序干燥法。
方案2與方案3均為擴大單元接線方式，均適用于大型集中光伏電站的應用，相比方案2的雙繞組變壓器，方案3的雙分裂變壓器成本雖高，但雙分裂變壓器由于結構優勢,實現了兩臺逆變器之間的電氣隔離，不但減小了兩支路間的電磁干擾及環流影響，并且兩臺逆變器的交流輸出分別經變壓器濾波,輸出電流諧波小，提高了輸出的電能質量�？紤]短路情況的發生，在當一個支路發生短路時，除能有效地限制短路電流外，還能使另一支路電壓保持一定水平，不致影響用戶的運行。
|
