SG三相干式隔離變壓器(帶外殼全銅)

廣泛適用于交流50Hz至60Hz,電壓660V以下的電路中,廣泛用于進口重要設備、常用于低壓成套電氣設備、照明設備、加熱裝置、通信、化工等行業設備的電源之用.精密機床、機械電子設備、醫療設備、整流裝置。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等,均可根據用戶的要求進行精心的設計與制造。規格的變壓器都可以定做.

>(帶外殼全銅)技術支持:
我公司多年來采用優質材料和先進的工藝技術專業生產1KVA--3000KVA之間,SD/SG(YSD)系列單相、三相干式機械設備專用變壓器,產品參照西門子公司同類產品最新研制開發,產品符合VDE0550、IEC439、JB5555、GB5226國際、國家標準。 SG系列三相干式變壓器在電網中不僅具有變壓功能,還可隔離電網對設備的三次諧波,保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用(380V進→220V出、380V進→任何電壓輸出、220V進→任何電壓輸出)規格1KVA~1000KVA之間,SG、DG系列干式隔離變壓器廣泛適用于交流50~60HZ,輸入、輸出電壓不超過500V的各種三相供電場合。廣泛適用于交流50、60HZ,輸入、輸出電壓不超過500V的各種供電場合。產品的各種輸入、輸出,電壓高低,聯接組別,調節抽頭位置,繞組容量分配,次級繞組配備,是否要求帶外殼等,均根據用戶的要求進行精心的設計與制造。



>英施丹產品特性優點:



概述(低損耗型三相干式安全隔離變壓器H級180℃絕緣等級):

變壓器是各種電源及電氣設備的主要部件,隔離變壓器由圓筒式繞組和迭片式鐵芯組成,鐵芯采用 全新優質高硅硅鋼片疊裝,全斜接縫。本公司采用先進的制作工藝,有進口‍馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆,使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

>變壓器(帶外殼全銅)材料配置說明:

鐵芯

采用全新優質高硅硅鋼片,主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片,我們根據客房的要求和使用條件,選用最合適之材料,使變壓器性能設計達到最佳。(常規材料為全新優質硅鋼片)。

線材

采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線,耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃)。

③絕緣材料

采用耐高溫絕緣紙為絕緣材料,具備高溫絕緣、阻燃和耐潮濕多重性能。

絕緣材料接線端子排

 小功率采用端子排,外型美觀,有優良的耐壓,耐溫,阻燃性能。大功率采用優質銅排。

 ⑤鐵腳

主要采用數控折彎冷扎板,有鍍五彩(金黃),藍鋅(銀白)、白鋅(象牙白)、表面陽極處理(黑色)等環保電鍍可供選擇。





>產品使用條件:

1適用海拔高度:≤5000m
2環境溫度:-15℃~+45℃
3相對濕度:≤90%
4安裝場所應無嚴重影響變壓器絕緣強度的氣體,蒸汽,化學性沉積,污垢,導電塵埃及無其他易爆易燃易腐蝕的物質。





 >產品技術參數:

英施丹隔離變壓器系列

相數

單相

三相

容量

0.1KVA-300KVA

1KVA-3000KVA

輸入電壓

1φ220V/110V/120V.100V

3φ220V/380V/415V/460V.399V/360V

輸出電壓

根據用戶需求訂制各種電壓

輸出電壓準確性

±1%

電壓變動率

≤1.5%

輸出波形失真度

無失真(與輸入波形比較)

絕緣等級及IP等級

F級、H級、HC級可供選擇(常規為H級) IP等級:IP00、IP20 等等

工作效率

≥98%

適用頻率

50/60Hz

聯接方式

Y/△任益組合

過載能力

允許超過1.2倍額定負載工作4小時(可長期滿載)

噪聲

≤35dB(一公尺內)

溫升

≤60℃

絕緣電阻

≥150MΩ

抗電強度

3000VAC/1min

設計壽命

30年

工作環境

溫度:-20~+45℃濕度:≤95%RH不結露

工作場所

無腐蝕性氣體及導電粉塵

安規標準

產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準

冷卻方式

干式風冷

備貨情況

1~300KVA標準機型均備有現貨,所有規格均以標準化生產。

1、科學合理的設計,將電壓變動率控制在1~1.5%以內。

2、采用優質全新硅鋼片制做,有效減少鐵損,提高效率。

3、采用高度耐溫優質線材制做,自身損耗降至最低,大大提高功效。

4、采用H級絕緣, 耐高溫絕緣材料,提高了耐高壓強度、絕緣等級,延長使用壽命。

5、高效率設計,達98%以上。

6、 外觀設計,美觀、新穎,功率密度大,體積小,空間使用率高。
7.產品按結構分為開啟式和防護式兩種,防護式是采用鋼板加工成箱殼,變壓器在箱殼內部,箱殼外有進出線孔,以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等,以便移動

>產品使用范圍

      英施丹隔離變壓器分單相(DG)與三相(SG)系列,主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾(多采用D/Y、D/Yn △/Yo或Yo/ △連接 )要求的場合等,用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。
     英施丹SG系列三相干式變壓器(380V變壓器)主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。

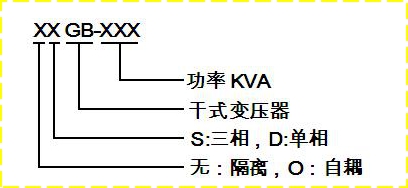

 ★型號含義



>產品隔離變壓器作用
  1、電氣安全隔離
  2、有濾波抗干擾功能
  3、能有效地抑制從電源線引人的高次諧波和雷擊電磁脈沖對本系統產生的干擾
  4、 能有效地抑制由本系統電子設備發出的高次諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾
  5、能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯
  6、能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀
  7、隔離變壓器之所以在施工中被大量應用,其主要是因為隔離變壓器的次級不與大地相連,它的任意兩線與大地之間沒有電位差。所以比較安全。隔離變壓器常用在有電子管和工作電壓高的電子儀器上,如電子管擴音機,示波器等,也可用于維修電源.
  8 、克服中心點漂移,改善供電不平衡
  9、 防浪涌沖擊及濾波功能■技術參數

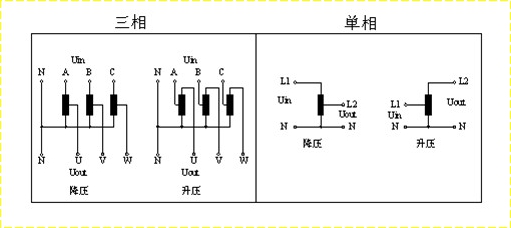

>產品示意圖

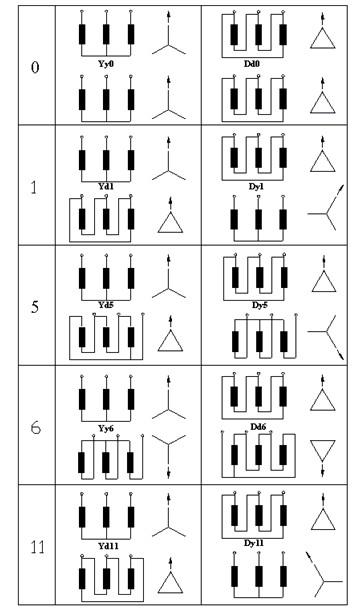

>產品聯接組別





>產品規格型號及安裝尺寸

規 格

輸入電壓

輸出電壓

不帶外殼產品尺寸/重量

帶外殼尺寸/重量

SG-5 KVA

660V
400V
380V
200V
可根據客戶要求訂制

380V
220V
110V
36V
可根據客戶要求訂制

30×15×25/35

45×25×30/56

SG-6KVA

30×16×25/40

45×25×30/64

SG-7KVA

35×15×30/45

50×25×35/80

SG-8KVA

35×16×30/55

50×25×35/80

SG-10KVA

42×21×42/90

60×32×65/130

SG-15KVA

52×24×52/135

70×35×77/185

SG-20KVA

52×24×52/180

70×35×77/220

SG-30KVA

55×28×65/220

80×40×87/260

SG-40KVA

61×30×65/265

90×50×95/320

SG-50KVA

61×30×65/295

90×50×95/360

SG-60KVA

70×32×66/370

100×50×105/440

SG-80KVA

70×32×67/450

100×50×105/530

SG-100KVA

75×35×68/490

100×50×105/570

SG-120KVA

75×35×68

100×50×105/600

SG-150KVA

85×37×68

120×65×115/690

SG-180KVA

95×45×83

120×65×115/930

SG-200KVA

95×45×83

120×65×115/1010

SG-250KVA

95×45×83

120×65×115/1180

SG-300KVA

105×45×95

120×70×125/1450

SG-320KVA

105×45×95

130×50×135/1490

SG-350KVA

105×45×95

130×50×135/1600

SG-400KVA

115×55×105

140×60×145/1700







>訂貨需知:

用戶在購買產品時,請明確以下幾點:

       1、變壓器的基本型號、規格、容量及數量;

       2、變壓器的初、次級電壓;

       3、提供次級電壓時最好再提供各輸出電壓的容量分配;

       4、外形及安裝尺寸僅供參考,如要求的尺寸需要改變,須在訂貨時說明。

注:用戶如有特殊要求,本公司可以代為設計制造。
