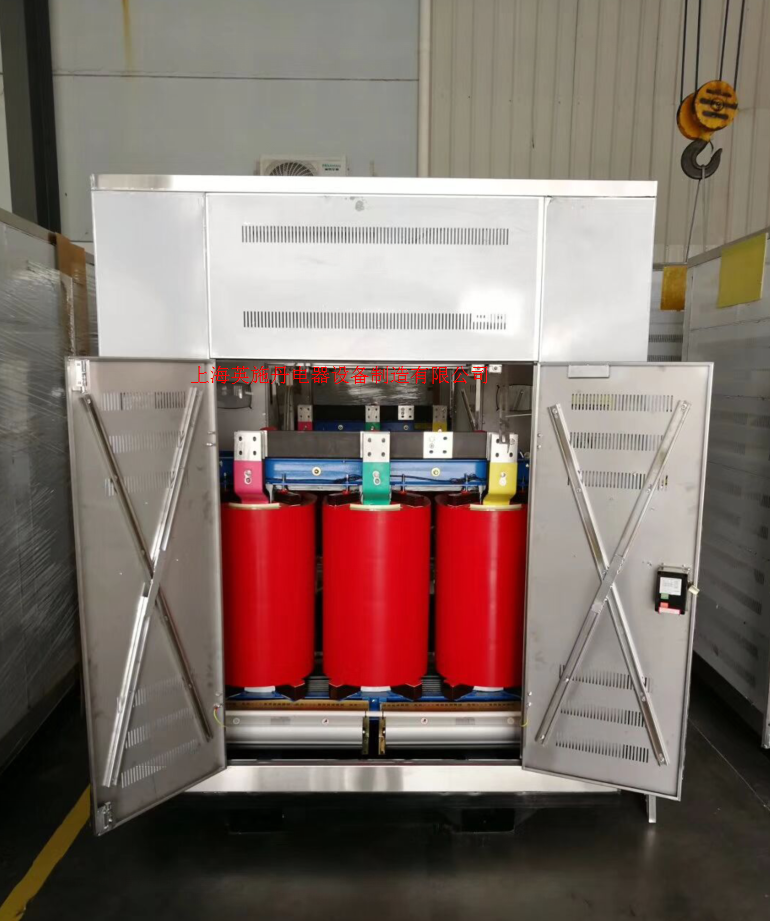

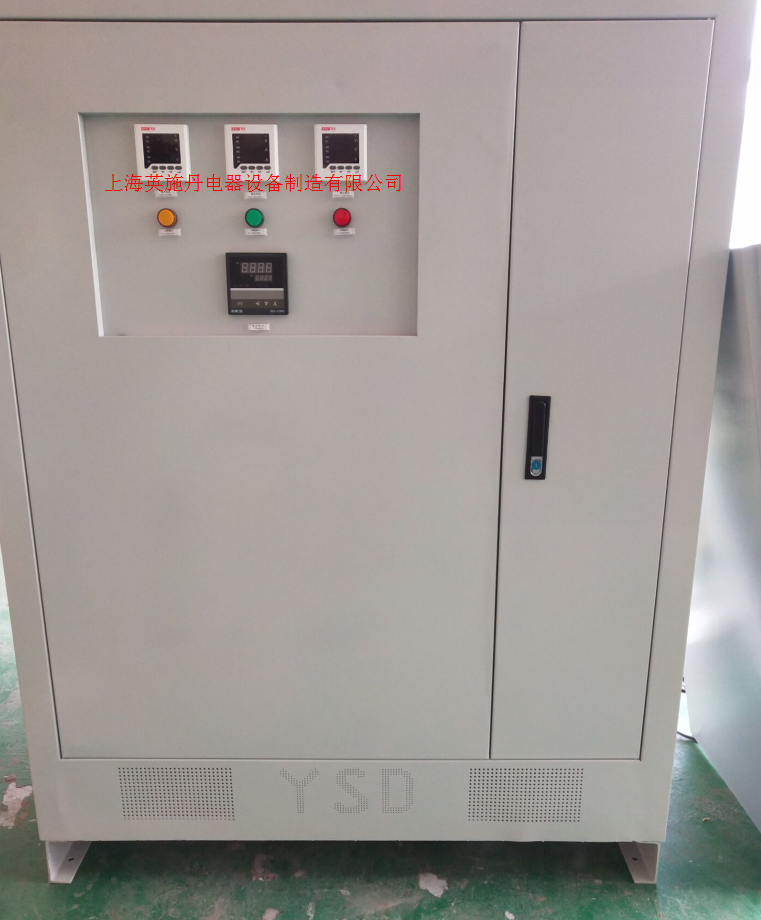

干式變壓器外殼的散熱
運行中的干式變壓器因鐵耗和銅耗產生熱量，干式變壓器外殼作用，從而引起干式變壓器連續發熱并使溫度逐漸升高，干式變壓器外殼，熱能傳導到周圍介質，也會引起周圍介質的溫度升高，而干式變壓器散熱氣道設計的大小，器身高度，干式變壓器外殼廠家，干式變壓器外殼防護等級等因素直接影響干式變壓器的溫升。溫升加上干式變壓器外殼內部較高的環境溫度，干式變壓器外殼尺寸，會使干式變壓器內部絕緣降低，發生短路的危險增加，所以設計干式變壓器外殼時，應考慮溫升對干式變壓器的影響。
干式變壓器的分類
�。�1）全封閉干式變壓器：置于無壓力的密封外殼內，通過內部空氣循環進行冷卻的變壓器。
�。�2）封閉干式變壓器：置于通風的外殼內，通過外部空氣循環進行冷卻的變壓器。
�。�3）非封閉干式變壓器：不帶防護外殼，通過空氣自然循環或強迫空氣循環進行冷卻的變壓器。
干式變壓器性能特點
1、高安全性：SG10變壓器無可燃性樹脂，在使用過程中不助燃，能阻燃，不會爆炸及釋放有毒氣體、不會對環境、其他設備和人體造成危害，對濕度、灰塵、污染不敏感；運行無局部放電及永無“龜裂”的可能。
2、高可靠性：高、低壓線圈均選用NOMEX絕緣材料、并經VPI真空加壓設備多次浸漬H級無溶劑浸漬漆，并多次高溫烘培固化。產品為H級（180℃），而主要絕緣材料是C級（220℃），過負荷能力強，有很好的抗短路能力。在通風良好的情況下，允許過載20%運行。
3、節能環保：產品壽命結束后，鋼、鐵等材料易回收；所有使用的NOMEX紙燃燒時不會釋放有毒物質；其他絕緣材料能降解、不污染環境；產品的損耗低、節能；噪音低、設計靈活。

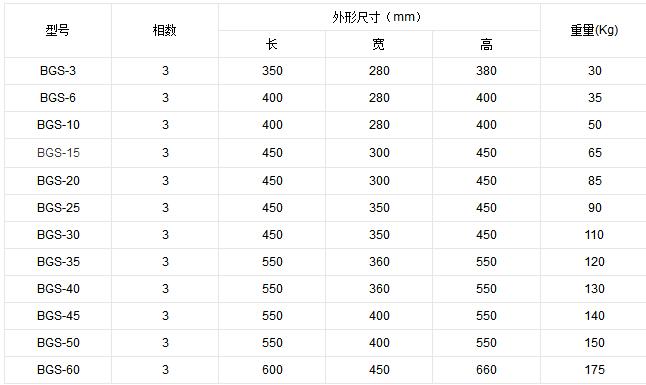

干式變壓器參數表
三相變壓器是我公司專門為國外進口設備研發，
當然更可以適用于國內各種機床機器設備中，公司多年來采用優質材料和先進的工藝技術專業生產160VA到600KVA之間，SBK系列三相干式變壓器，是我公司參照西門子公司同類產品最新研制開發數控系統用變壓器，尤其160VA-16KVA之間的三相干式變壓器，它們的外形和安裝尺寸已經標準化，與西門子4AP系列通用，產品符合VDE0550、IEC439、JB5555、GB226等國際、國家標準。。
SBK系列三相干式變壓器廣泛適用于交流50-60HZ，輸入、輸出電壓不超過500V的各種三相供場合。產品的輸入、輸出的電壓高低、聯接組別、調節抽頭的多少及位置（一般為+50%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，場可根據用戶的要求進行精心的設計與制造。
>適用范圍
CNC電腦鑼 SMT設備 PCB鉆孔機
激光切割機 沖孔加工機 數控車床
印刷機器 自動插件機 自動流水線
鐳射切豁機 實驗室設備 塑膠射出成型機
電子設備 整流裝置 全廠變壓
二、產品特性：
分單相與三相兩大系列。
主要產品電壓等級為：
輸入：三相440V、420V、400V、380V
輸出：三相220V、200V、190V、120V、110V、100V等（可以按客戶需求電壓訂做）
單相電壓127V、120V、100V、36V、24V
>產品安裝尺寸
| 英施丹SBK三相干式隔離電力變壓器安裝尺寸 | | 規 格 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | | SBK-5 KVA | 30×15×25/35 | 45×25×30/56 | | SBK-6KVA | 30×16×25/40 | 45×25×30/64 | | SBK-7KVA | 35×15×30/45 | 50×25×35/80 | | SBK-8KVA | 35×16×30/55 | 50×25×35/80 | | SBK-10KVA | 42×21×42/90 | 60×32×65/130 | | SBK-15KVA | 52×24×52/135 | 70×35×77/185 | | SBK-20KVA | 52×24×52/180 | 70×35×77/220 | | SBK-30KVA | 55×28×65/220 | 80×40×87/260 | | SBK-40KVA | 61×30×65/265 | 90×50×95/320 | | SBK-50KVA | 61×30×65/295 | 90×50×95/360 | | SBK-60KVA | 70×32×66/370 | 100×50×105/440 | | SBK-80KVA | 70×32×67/450 | 100×50×105/530 | | SBK-100KVA | 75×35×68/490 | 100×50×105/570 | | SBK-120KVA | 75×35×68 | 100×50×105/600 | | SBK-150KVA | 85×37×68 | 120×65×115/690 | | SBK-180KVA | 95×45×83 | 120×65×115/930 | | SBK-200KVA | 95×45×83 | 120×65×115/1010 | | SBK-250KVA | 95×45×83 | 120×65×115/1180 | | SBK-300KVA | 105×45×95 | 120×70×125/1450 | | SBK-320KVA | 105×45×95 | 130×50×135/1490 | | SBK-350KVA | 105×45×95 | 130×50×135/1600 | | SBK-400KVA | 115×55×105 | 140×60×145/1700 | | SBK-450KVA | 115×55×105 | 140×60×145/1850 | | SBK-500KVA | 120×60×115 | 145×65×150/1930 |
|
|
干式變壓器常見型號

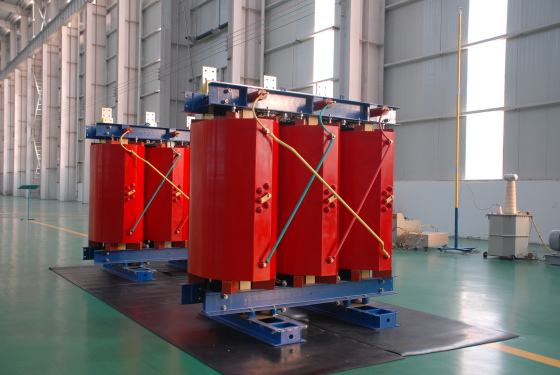

1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。
2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。
3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。
干式變壓器型號產品解答： 例如，（SCB10-1000KVA/0KV/0.4KV）：S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。
干式變壓器產品型號字母排列順序及涵義
1、繞組藕合方式，涵義分：**（不標）；自藕（O表示）。
2、相數，涵義分：單相（D）；三相（S）。
3、繞組外絕緣介質，涵義分；變壓器油（不標）；空氣（G）：氣體（Q）；成型固體澆注式（C）：包繞式（CR）：難燃液體（R）。
4、冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（F）：水冷卻器（S）。
5、油循環方式，涵義：自然循環（不標）；強迫油循環（P）。
6、繞組數，涵義分；雙繞組（不標）；三繞組（S）；雙分裂繞組（F）。
7、調壓方式，涵義分；無勵磁調壓（不標）：有載調壓抑（Z）。
8、線圈導線材質，涵義分：銅（不標）；銅箔（B）；鋁（L）鋁箔（LB）。
9、鐵心材質，涵義；電工鋼片（不標）；非晶合金（H）。
10、特殊用途或特殊結構，涵義分；密封式（M）；串聯用（C）；起動用（Q）；防雷保護用（B）；調容用（T）；高阻抗（K）地面站牽引用（QY）；低噪音用（Z）；電纜引出（L）；隔離用（G）；電容補償用（RB）；油田動力照明用（Y）；廠用變壓器（CY）；全絕緣（J）；同步電機勵磁用（LC）。
英施丹干式變壓器的選用要點
根據負荷性質選擇變壓器：
1） 有大量一級或二級負荷時，宜裝設二臺及以上變壓器，當其中任一臺變壓器斷開時，其余變壓器的容量能滿足一級及二級負荷的用電。一、二級負荷盡可能集中，不宜太分散。
2） 季節性負荷容量較大時，宜裝設專用變壓器。如大型民用S4270D27-29 27 2005.7.29，3：24 AM建筑中的空調冷凍機負荷、采暖用電熱負荷等。
3） 集中負荷較大時，宜裝設專用變壓器。如大型加熱設備、大型X 光機、電弧煉爐等。
4） 當照明負荷較大或動力和照明采用共用變壓器嚴重影響照明質量及燈泡壽命時，可設照明專用變壓器。一般情況下，動力與照明共用變壓器。
根據使用環境選擇變壓器：
1） 在正常介質條件下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的獨立或附建變電所、小區獨立變電所等�？晒┻x擇的變壓器有S8、S9、S10、SC（B）9、SC（B）10 等。
2） 在多層或高層主體建筑內，宜選用不燃或難燃型變壓器，如SC（B）9、SC（B）10、SCZ（B）9、SCZ（B）10 等。
3） 在多塵或有腐蝕性氣體嚴重影響變壓器安全運行的場所，應選封閉型或密封型變壓器，如B S 9、S9 - 、S10- 、SH12-M 等。
4） 不帶可燃性油的高、低配電裝置和非油浸的配電變壓器，可設置在一同房間內，此時變壓器應帶IP2X保護外殼，以策安全。
根據用電負荷選擇變壓器：
1） 配電變壓器的容量，應綜合各種用電設備的設施容量，求出計算負荷（一般不計消防負荷），補償后的視在容量是選擇變壓器容量和臺數的依據。一般變壓器的負荷率85%左右。此法較簡便，可作估算容量之用。
2） GB/T17468-1998《電力變壓器選用導則》中，推薦配電變壓器的容量選擇，應根據GB/T17211-1998《干式電力變壓器負載導則》及計算負荷來確定其容量。上述二導則提供了計算機程序和正常周期負載圖來確定配電變壓器容量。
