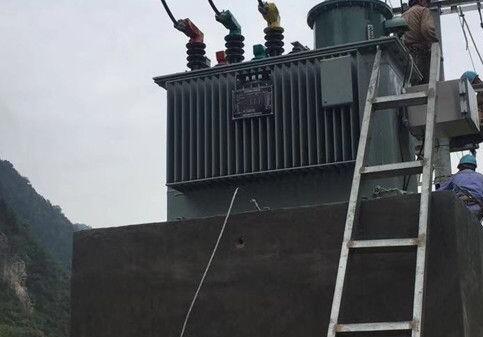

一、總則 1.FSVR線路自動調壓穩壓器是一種通過跟蹤線路電壓變化，自動調節裝置本體變比來保證輸出電壓穩定的裝置�？梢栽凇�20%的范圍內對輸入電壓進行自動調節，它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串聯安裝在在6kV、10kV、35kV線路的中后部，在一定范圍內對線路電壓進行調整，保證用戶的供電電壓，減少線路的線損。此外，SVR饋線自動調壓器也適用于主變不具備調壓能力的變電站，將這種調壓器安裝在變電站變壓器出線側，保證出線側母線電壓。在全國農網、城網，油田，煤炭，化工，變電站等領域有廣泛的應用。 二、 主要特點 (1) 整機裝置容量大、損耗低、體積小、便于安裝維護; (2) 跟蹤電壓變化自動調整三相有載分接開關檔位，動作可靠，電壓調整精度高; (3) 可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設置靈活、方便; (4) 顯示SVR有載分接開關檔位動作次數、當前檔位，具有最高檔和最低檔指示; (5) 具有檔位上限、下限保護，動作限時功能，有效的提高了產品的可靠性; (6) 控制器具有過電壓速降和欠電壓保護功能，當線路處于過壓、欠壓狀態時，控制器自動閉鎖; 確保有載分接開關的安全操作 (7) 控制器采用工業級控制芯片，可靠性高，抗干擾能力強，可適應戶外惡劣環境; (8) 具有RS485通訊接口，可以通過無線通訊模塊在距安裝點30m以內查看、修改控制器的參數。 三、產品標準 1、生產設計標準 JB8749-1998 調壓器通用技術要求 GB1094-2013 電力變壓器 GB/T6451-2008 三相油浸式電力變壓器技術參數和要求 GB/T17468—1998 電力變壓器選用導則 GB10230—2007 有載分接開關 GB/T1058—1989 有載分接開關應用導則 DL/T572-2010 電力變壓器運行規程 2 、驗收標準 FSVR線路自動調壓穩壓器安裝點電壓滿足國標GB/T12325-2008供電電壓偏差標準規定：35kV及以上供電電壓正、負偏差的絕對值之和不超過額定電壓的10%；20kV及以下三相供電電壓允許偏差為額定電壓的±7%；220V單相供電電壓允許偏差為額定電壓的+7%，-10%。 四、主要技術參數 1．環境條件 1.1海拔高度：≤2000m 1.2環境溫度：-25℃～+45℃ 1.3相對濕度：小于90% 1.4 防污穢能力： III級 1.5 安裝傾斜度：< 2% 1.6 裝置周圍無嚴重影響裝置絕緣性能的污穢及侵蝕性介質，工作場所無火災及爆炸危險，無劇烈震動。 注意:工作環境超出上述條件時，用戶在訂貨時需特殊說明。 2. 技術參數 2.1 額定容量：2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA 等，特殊規格可定制。 2.2額定電壓: 0.4KV、6kV、10kV、35kV 2.3頻 率：50 Hz 2.4電壓調節范圍： -20%~+20% 2.5檔 位：7-9檔 2.6連接組別：Ya0 2.7、變壓器油牌號：25#，45# 2.8冷卻方式：ONAN 2.9絕緣水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV) 2.10 FSVR線路自動調壓穩壓器采用全密封波紋油箱，有油溫指示，壓力釋放閥；箱體內置單相電壓，為控制器提供采樣信號及工作電源； 3. 三相油浸式有載分接開關： 3.1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ 3.2 開關電動操作接換一次時間：10s 3.3 開關過渡電阻切換時間：15～24ms 3.4 開關在額定容量下觸頭的電氣壽命：〉50000次 3.5 開關機械壽命： 〉500000次 3.6 切換過渡方式：?jiǎn)坞娮杌螂p電阻 4.調壓控制器 4.1工作電源:AC/DC 110－450V 4.2額定頻率:50Hz 4.3最大功耗:25W 4.4模擬輸入:2路電壓(0,250V) 4.5開關量輸入:10路空接點輸入 4.6開關量輸出:2路(AC250V/380V l6A) 4.7測量精度: 電壓(0.5%) 4.8抗干擾等級:符合IEC61000-4:1995等級?的要求 110KVSVR線路自動調壓器系英施丹自主研發生產的線路自動調壓器是由具有9個分接頭的自耦變壓器、有載調壓開關以及能隨負荷大小跟蹤線路末端電壓的自動控制器組成。自耦變壓器分為主線圈和調壓線圈，調壓線圈每分接頭間電壓差為25%總的調壓范圍為20%，另有三相三角形接線的二次線圈主要用于消除三次諧波以及提供自動控制器及有載調壓開關的工作電源。電源側主接線可以通過有載調壓開關從分接頭到分接頭9切換。負荷側主接線根據用戶需要的調壓范圍確定固定接線。如用戶需求的調壓范圍為0~ +20%時，負荷側主接線固定接在分接頭上，此時1檔為調壓器直通檔;用戶需求的調壓范圍為-5%~ +15%時，負荷側主接線固定接在分接頭3上，此時3檔為感應調壓器直通檔;用戶需求的調壓范圍為-10%~+10%時，負荷側主接線固定接在分接頭5上，此時5檔為調壓器直通檔。調壓器負荷側A、C相裝設電流互感器內部差接，負荷側A、C相裝設電壓互感器(雙向電源時電源側A、C相也裝設電壓互感器)。線路自動調壓器(調壓范圍為-10%~+10%)結構回路原理圖如下
五、試驗 產品特點： 1.容量大、損耗低、體積小、便于安裝維護； 2.可以自動跟蹤電壓變化調整三相有載分接開關檔位，動作可靠，電壓調整精度高； 3.可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設置靈活、方便； 4.能夠顯示SVR輸出端電壓、電流、日動作次數、總動作次數、當前檔位，具有檔和***檔指示； 5.具有檔位上限、下限保護和動作限時功能，有效提高了產品的可靠性； 6.控制器具有過流、欠壓保護，當線路處于過流、欠壓狀態時，控制器自動閉鎖； 7.控制器采用高速數字處理芯片，信號檢測精度高，處理速度快，抗干擾能力強，具有特殊防雷措施，可適應戶外惡劣環境； 8.調壓器具有無線通訊功能，能通過監控及時觀察調壓器的運行情況或整定參數；也可選配GPRS/CDMA遠程通訊隔離變壓器，使用戶足 不出戶就能實時掌握調壓器的運行情況； 9.該產品具有雙向潮流識別功能，可適用于帶有小水電發電的饋電線路，在豐水期和枯水期時穩定線路電壓。 產品比較優勢： 1.精度高：在設定范圍內可實現27級調壓 2.壽命長：獨特的調壓分接頭設計，避免調壓時產生電弧，可保證近百萬次操作壽命。 3.免維護：全密封設計，防護等級高，耐候性優良，可長時間免于維護。 4.靈活：可靈活的安裝于線路和變電站內，必要時可退出運行和開閉所功能。 5.功能強：通過控制器的RS232接口，實現SCADA配電自動化。 6.損耗低：設計限度的降低鐵損，減小空載損耗。 7.經濟：能經濟有效的調節線路電壓，大幅度降低線路損耗和延長設備使用壽命。
產品特點： 1.容量大、損耗低、體積小、便于安裝維護； 2.可以自動跟蹤電壓變化調整三相有載分接開關檔位，動作可靠，電壓調整精度高； 3.可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設置靈活、方便； 4.能夠顯示SVR輸出端電壓、電流、日動作次數、總動作次數、當前檔位，具有檔和***檔指示； 5.具有檔位上限、下限保護和動作限時功能，有效提高了產品的可靠性； 6.控制器具有過流、欠壓保護，當線路處于過流、欠壓狀態時，控制器自動閉鎖； 7.控制器采用高速數字處理芯片，信號檢測精度高，處理速度快，抗干擾能力強，具有特殊防雷措施，可適應戶外惡劣環境； 8.調壓器具有無線通訊功能，能通過監控及時觀察調壓器的運行情況或整定參數；也可選配GPRS/CDMA遠程通訊，使用戶足 不出戶就能實時掌握調壓器的運行情況； 9.該產品具有雙向潮流識別功能，可適用于帶有小水電發電的饋電線路，在豐水期和枯水期時穩定線路電壓。 3 產品比較優勢： 1.精度高：在設定范圍內可實現27級調壓 2.壽命長：獨特的調壓分接頭設計，避免調壓時產生電弧，可保證近百萬次操作壽命。 3.免維護：全密封設計，防護等級高，耐候性優良，可長時間免于維護。 4.靈活：可靈活的安裝于線路和變電站內，必要時可退出運行和開閉所功能。 5.功能強：通過控制器的RS232接口，實現SCADA配電自動化。 6.損耗低：設計限度的降低鐵損，減小空載損耗。 7.經濟：能經濟有效的調節線路電壓，大幅度降低線路損耗和延長設備使用壽命。 |
