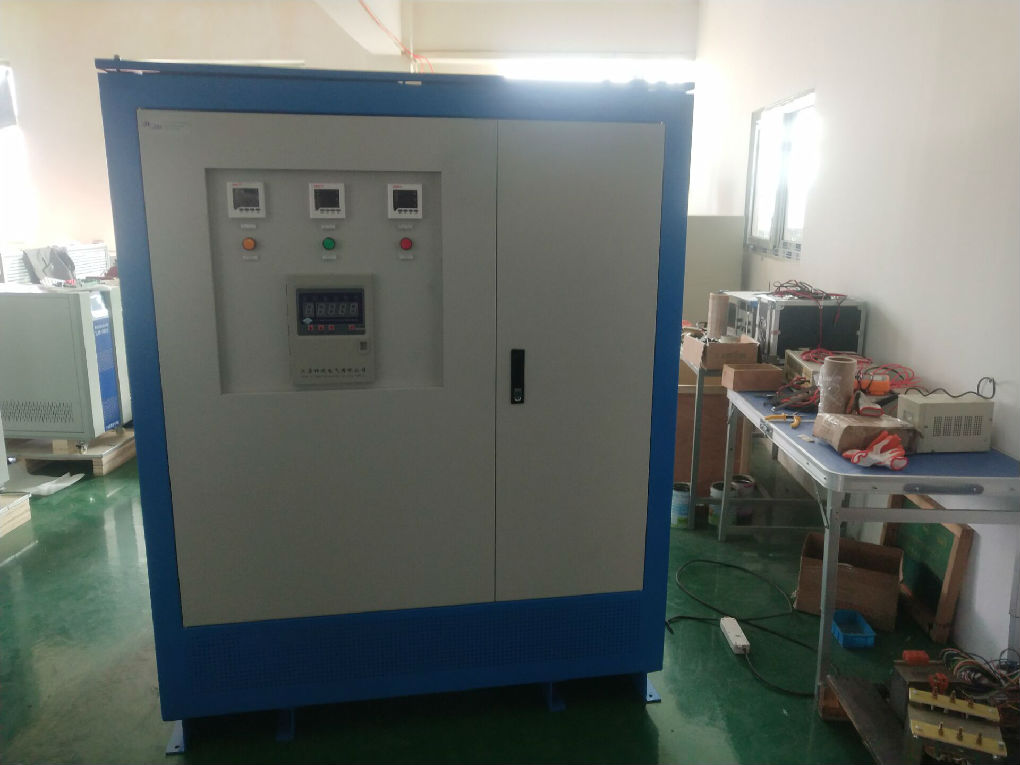

英施丹穩壓隔離變壓器，即穩壓又隔離，大型工廠、機場、信息中心必不可少的一套安全電源 產 品 說 明： sg隔離變壓器 用隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽 就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有 效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。 特性優點： l 高度隔離 l N-G性能良好 l 高度共模干擾抑制 l 將△轉換為Y或Y至△ l 電壓抽頭容易轉換 l 按用戶的特殊性能要求設計
應用： l 加裝在穩壓電源的輸入或輸出端 l 需要隔離和屏蔽的任何系統
隔離變壓器加裝在穩壓電源的典型應用
一、在電源輸入端接入隔離變壓器（三角/星形）
1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。 2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。 3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。 二、在電源輸出端接入隔離變壓器（星形/三角） 1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。 2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源 控制正常。 3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。
三、技術指標 1 輸入額定電壓：三相380V或單相220V 2 工作頻率：50Hz-60Hz 3 效率：≥98% 4 溫升：<85℃< strong=""> 5 波形畸變：<0.1%< strong=""> 6 絕緣強度：3000V， 1分鐘無擊穿 7 絕緣電阻：繞阻對地絕緣電阻 三相 ≥3.8M歐米茄； 單相 ≥2.2M歐米茄 四，使用條件 1 適用海拔高度：≤5000m 2 環境溫度：-15℃～+40℃ 3 相對濕度：≤85% 4 安裝場所應無嚴重影響穩壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。 5 凡不符合上述使用條件的，應與我們協商確定。
五，三相隔離變壓器的繞組連接方式

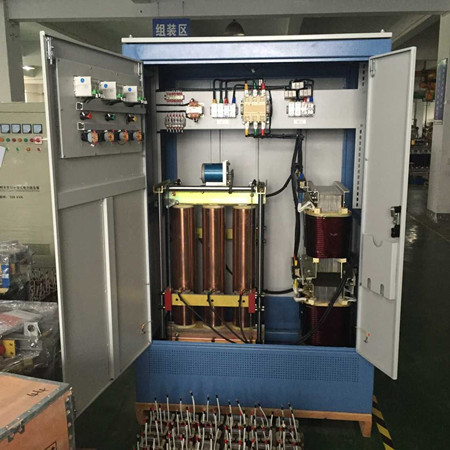

概述 (DBW.SBW單、三相全自動補償式電力穩壓器)
SBW、DBW系列單、三相全自動補償式電力穩壓器，是我公司引進吸收西歐先進技術的穩壓器，同時結合我國國情，為穩定 交流電壓而設計的穩壓器。當外界的供電網絡電壓波動或負載變化而造成電壓波動時，本穩壓器(穩壓電源)能自動保持輸出電壓的 穩定。本穩壓器(穩壓電源)產品與其它型式穩壓器相比具有容量大、效率高、無波開畸變、電壓調節平衡等優點，本穩壓器(穩壓 電源)適合負載廣泛，能隨瞬時超載，本穩壓器(穩壓電源)可長期連續工作，手動/自動隨意切換，本穩壓器(穩壓電源)設有過壓、 過流、缺相、相序保護及機械故障自動保護，而且本穩壓器(穩壓電源)體積小、重量輕、使用安裝方便、運行可靠等優點。
使用場合 (DBW.SBW單、三相全自動補償式電力穩壓器)
本穩壓器(英施丹穩壓電源)廣泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、金屬加工設備、 生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、升壓變壓器 、感應調壓器、廣播電視及家用電順、照明等需要穩壓的場所。SBW、 DBW系列穩壓器應在室內使用。本穩壓器(穩壓電源)正常使用條件為：
●環境溫度：-15℃~40℃
●海拔高度：<1000m
●相對濕度：<90%
●無嚴重影響穩壓器絕緣的氣體，蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。
●安裝場所無嚴重振動或顛簸。
主要技術參數 (DBW.SBW單、三相全自動補償式電力穩壓器)
●輸入電壓：單相220V±20%或220V±30%(訂貨時需說明)
●三相（三相四線）380V±20%或380V±30%(訂貨時需說明)
●輸出電壓：單相220V
●三相（三相四線）線電壓380V或相電壓220V
●輸出電壓精度：（2-5%）可調
●頻率：50-60Hz
●效率：≥95%（功率等級50KVA以上）
●響應時間：≤1.5s（當外界電壓變化10%）
●波形失真：無附加波形失真
●保護功能：具有過壓、過流、缺相、相序保護（單相及三相150KVA以下無缺相及相序保護）及機械故障
●市電功能：三相產品市電、穩壓方便切換（單相無此功能）
●啟動方式：上電自動啟動或人工啟動可選擇
●工作方式：可長期、連續無人值守工作
●絕緣電阻：≥2MΩ
●電氣強度：工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象。
|
