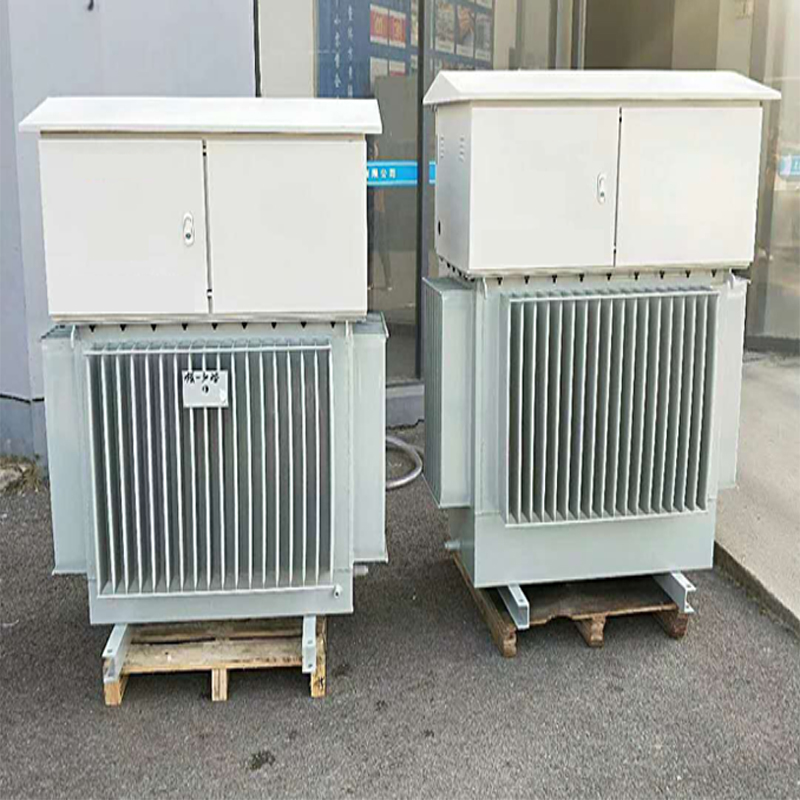

專業解決各種隧道電壓難題;服務熱線:4006855086 隧道英施丹專業生產各種特殊型號三相電源升壓穩壓柜,三相油浸式快速升壓變壓器的生產廠家,隧道(礦山)專用油浸式遠距離輸送三相電源升頻增流增壓變壓器和隧道(礦山)三相油浸式全自動電源穩壓柜是我公司技術人員針對上千家隧道。巷道,礦山企業電源系統整改經驗所開發的新產品。是專門針對隧道,礦井巷道等電源線路太遠和供電線路電線小等原因所造成的電源末端負載時電壓太低,以致各種隧道(礦用)機器無法正常啟動,工作,甚至燒毀各種電器設備。我英施丹公司生產隧道專用遠距離輸送三相電源升頻增流增壓變壓器。可以達到輸送半徑5000米以上的有效供電距離,并且具有30V的升壓功能。另可配套的三相寬范圍電源穩壓柜使用,可以將輸入電壓(304-456V)范圍的輸入電壓自動穩定在400V輸出。使末端各類機器正常工作。本穩壓柜具有過載能力強,防潮防水,無觸點,免維護,過載保護,短路保護,自動調節等特點功能。自推出以來深受各隧道施工單位用戶好評。 2.隧道(礦山)專用免維護三相油浸感應式穩壓器感應調壓器通過電傳電動機或手輪機構及齒輪耦合來實現轉動調壓,轉動范圍在180o內,并在油箱上端設有電器限位及機械限位,電器限位由行程開關來切斷電動機電源,機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定,放入油箱中,箱內裝有10#變壓器油,在負載產生熱量時,通過油浸冷卻方式,經散熱管散熱。 3.功能特點: 隧道(礦山)專用免維護三相油浸感應式穩壓器適用于現代煤礦,鉛鋅礦,鐵礦企業的末端電源穩壓、大型機床、 選礦機、隧道施工機器、彩印設備等進口精密機床的電源穩壓。
可靠性高:采用精密邏輯線路,模塊化設計,方便維護。
無觸點,永無磨損:內部主體為感應電壓調整器IVR、內無碳刷等易磨的損無件,使用壽命長達16年以上。
特性優良:采用進口的高道磁矽鋼片,使空載、負載損耗最低。
1.LED數字顯示,精確電壓輸出。
無級電壓調整(無刷式):線性調壓或穩壓,輸出電壓平穩。
2.故障提示:聲光報警,過/欠壓、相序、過流、過載功能供選擇。
3.全觸摸按鈕,智能化操作,主控電路為數碼控制,抗干擾能力強1電線上的功率損耗為P=I2R ①可以通過兩個途徑減小輸電損失。 減小輸電線的電阻,應選用電阻率小的金屬材料,還要盡可能的增大導線的橫截面積。 ②減小輸電線中的電流。 ,U必須是降在導線上的電壓,電壓不能用輸電電壓來計算。
一定要畫出遠距離輸電的示意圖來,包括發電機、兩臺變壓器、輸電線等效電阻和負載電阻。并按照規范在圖中標出相應的物理量符號。一般設兩個變壓器的初、次級線圈的匝數分別為也應該采用相應的符號來表示。 從圖中應該看出功率之間的關系是
電壓之間的關系
電流之間的關系
可見其中電流之間的關系最簡單,中只要知道一個,另兩個總和它相等。因此電流往往是這類問題的突破口。 輸電線上的功率損失和電壓損失也是需要特別注意的。分析和計算時都必須用,而不能用。 分析輸電線上的功率損失,由此得出結論隔離變壓器: ⑴減少輸電線功率損失的途徑是提高輸電電壓或增大輸電導線的橫截面積,當然選擇前者。 ⑵若輸電線功率損失已經確定,那么升高輸電電壓能減小輸電線截面積,從而節約大量金屬材料和架設電線所需的鋼材和水泥,還能少占用土地。 需要引起注意的是課本上強調:輸電線上的電壓損失,除了與輸電線的電阻有關,還與感抗和容抗有關。當輸電線路電壓較高、導線截面積較大時,電抗造成的電壓損失比電阻造成的還要大。 一、解決變壓器問題的常用方法 解題思路1 電壓思路.變壓器原、副線圈的電壓之比為U1/U2=n1/n2;當變壓器有多個副繞組時U1/n1=U2/n2=U3/n3=…… 解題思路2 功率思路.理想變壓器的輸入、輸出功率為P入=P出,即P1=P2;當變壓器有多個副繞組時P1=P2+P3+…… 解題思路3 電流思路.由I=P/U知,對只有一個副繞組的變壓器有I1/I2=n2/n1;當變壓器有多個副繞組時n1I1=n2I2+n3I3+…… 解題思路4 (變壓器動態問題)制約思路 (1)電壓制約:當升壓變壓器原、副線圈的匝數比(n1/n2)一定時,輸出電壓U2由輸入電壓決定,即U2=n2U1/n1,可簡述為“原制約副”。 (2)電流制約:當變壓器原、副線圈的匝數比(n1/n2)一定,且輸入電壓U1確定時,原線圈中的電流I1由副線圈中的輸出電流I2決定,即I1=n2I2/n1,可簡述為“副制約原”。 (3)負載制約:①變壓器副線圈中的功率P2由用戶負載決定,P2=P負1+P負2+…;②變壓器副線圈中的電流I2由用戶負載及電壓U2確定,I2=P2/U2;③總功率P總=P線+P2。 動態分析問題的思路程序可表示為:
解題思路5 原理思路.變壓器原線圈中磁通量發生變化,鐵芯中ΔΦ/Δt相等;當遇到型變壓器時有ΔΦ1/Δt=ΔΦ2/Δt+ΔΦ3/Δt 此式適用于交流電或電壓(電流)變化的直流電,但不適用于穩壓或恒定電流的情況。
|
