一.適用范圍與用途: KSG系列礦用型干式變壓器適用于煤礦井下中央變電所、井底車場、總進風道和主要進風道，雖有瓦斯但無爆炸危險的金屬與非金屬礦山，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道的供電。這里所說的礦山和礦井包括:鐵礦、銅礦、金礦、鋁礦、等各種金屬礦和非金屬礦場所。也適用于隧道比較潮濕的環境中，作為礦用照明或電力拖動的電源變壓器。二相關標準: 變壓器按GB3836. 1-83《性環境用防爆電氣設備通用要求》GB3836 2-83《性環境防爆電氣設備隔爆型電氣設備“d"》等有關標準設計。制造與檢驗。有KY和KA認證，質量可靠。三產 品優點和特性: 1、英施丹KSG礦用-般型干式變壓器具有安全、 可靠、節能、防火、防爆、不產生有害氣體、不污染環境和維護簡單等優點。 2、產品性能指標優越,在整個使用壽命期間都保持**的電氣性能和機械性能。*適應于防火 要求高、負荷波動較大以及耐熱等級高的環境中。 3、礦用一般型干式變壓器KSG的鐵芯采用高導磁優質冷軋硅鋼片、接縫小、損耗低，噪音小。 4、線圈采用*先進繞制工藝，層間、匝間采用耐熱絕緣材料，絕緣等級有F級和H級耐熱等級，可在180C環境下長期運行。 5、采用進口漆對線圈真空浸漆，浸漬漆完全滲到線圈深層。160- -170C烘燥固化， 機械強度高。器身采用變壓法真空干燥，器身表面覆蓋一層防潮暈漆，有良好的絕緣性能。四、規格和電壓等級: KSG型礦用一般型變壓器容量為50-1600KVA,輸入電壓為: 10KV或6KV,輸出電壓為: 1200V、693V、或者400V。五、其它參數尺寸: 詳細尺寸請于公司聯系提供 KSG型礦用一般型變壓器具體的技術參數也可以根據用戶的需求進行設計。
ksg-10/0.5礦用照明變壓器適用于礦井下有沼氣煤塵的場所。在交流50hz/電壓660v的供電路中專為電鉆、照明、信號等設備供電。變壓器按gb3836.1-83《防爆電氣設備通用要求》gb3836.2-83《防爆電氣設備隔爆型電氣設備“d”》等有關標準設計。

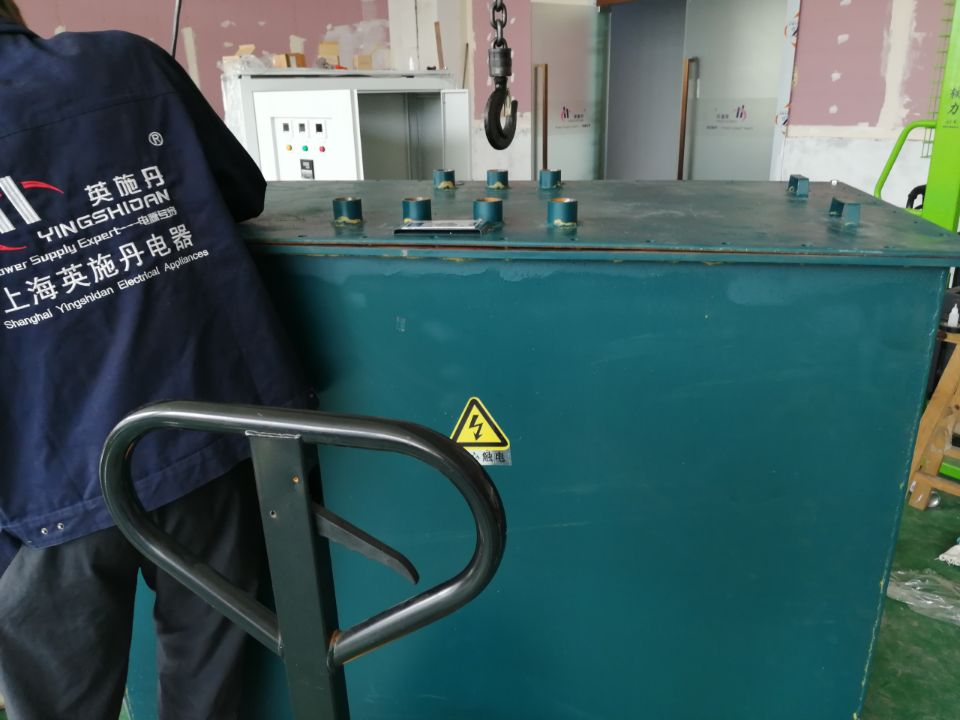

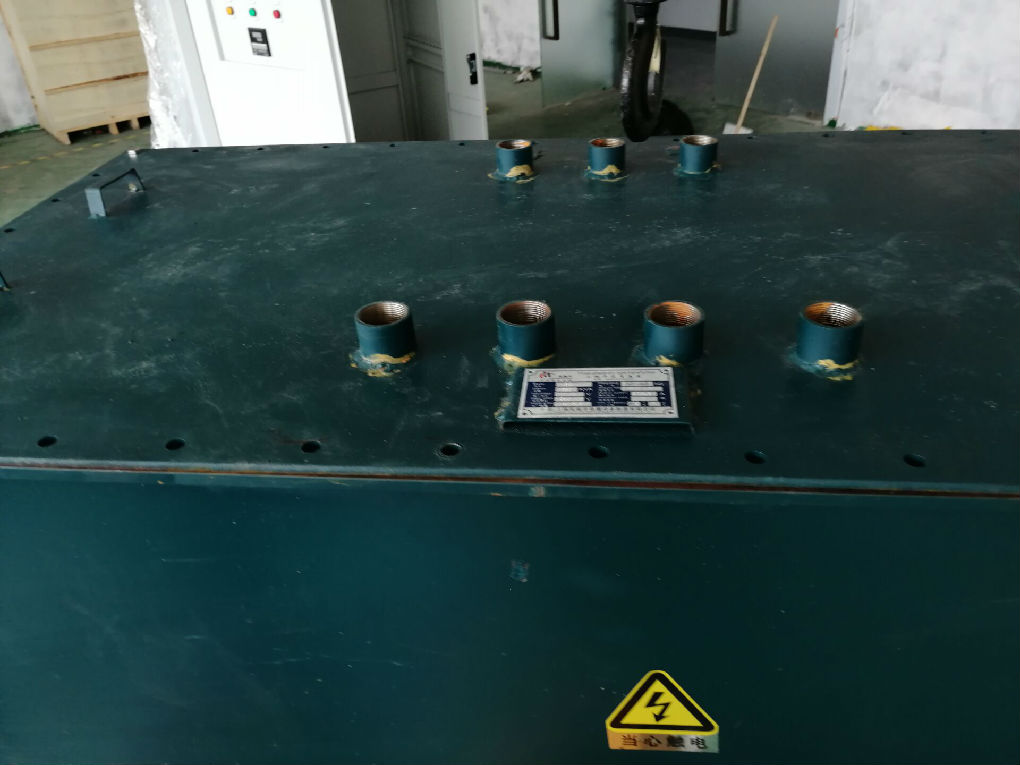

ksg型礦用隔爆型變壓器的箱體由鋼板焊接制成，為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。箱體可經受8個大氣壓力的液壓試驗；箱蓋與箱沿之間的接觸面符合隔爆要求；箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能；它的進出線是電纜通過出線套引出的。變壓器的原邊電壓一般為380伏、660伏兩種；副邊電壓一般為220伏，127伏，36伏。ksg型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為660及380v，或220及127v。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。其它型號：如ksg-2.5kva，ksg-4kva，ksg-5kva，ksg-10kva，ksg-15kva,ksg-20kva。 產品質保與維修： 1：質保期限 a）本產品完全達到手冊中所標稱的各項技術指標。本公司產品自售出之日起給予壹年的質量保證（合同另有規定的以合同為準）。 b）產品若需質保服務或修理，須將產品送回本公司或本公司指定維修單位。 2 保證限制  以下情況所造成的損壞不在質保范圍內：
a）顧客不正確或不適當?shù)木S修產品； b）未經授權的修改或誤用； c）在指定的環境外操作本產品，或是在不當?shù)牡攸c(diǎn)配置及維修； d）顧客自行安裝的電路造成的損壞； e）產品型號或機身序列號被改動、刪除或無法辨認； f）損壞源于事故，包括但不限于雷擊、進水、火災等。 本產品的電壓比是380/220/127/36，電源相數是三相，額定功率是10KVA，防潮方式是密封式，冷卻方式是自然冷卻，冷卻形式是干式，頻率特性是低頻，品牌是英施丹，繞組形式是雙繞組，鐵心形式是殼式，鐵心形狀是EI型，外形結構是立式，型號是KSG-10/0.5
|
