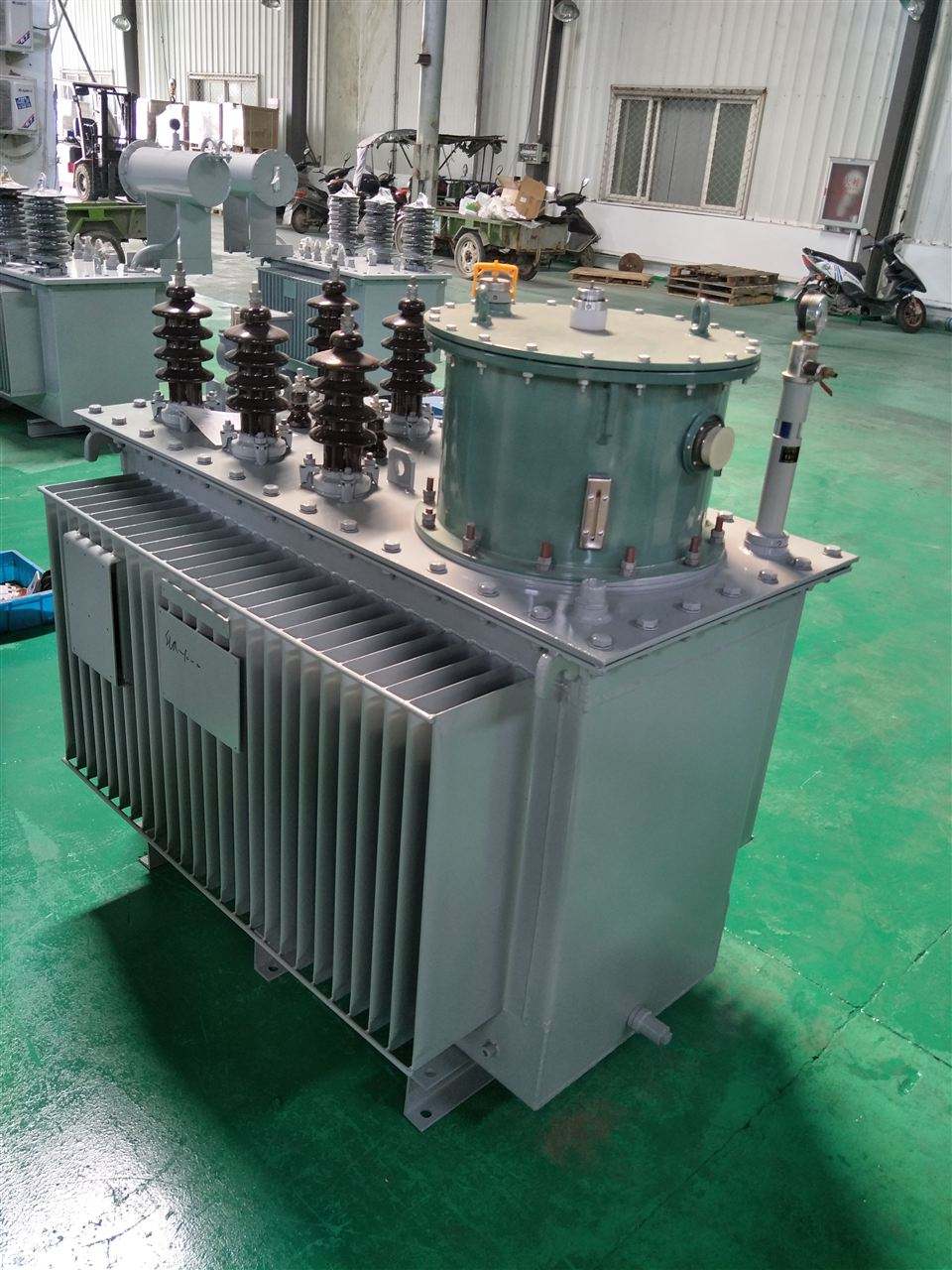

電力特訊!SVR高壓饋電線路調壓器,饋電穩壓器廠家
高壓饋電線路調壓器的產品概述

配電線路的理想狀態是能夠保持整條線路的電壓的恒定,但是在實際應用中,線路自身的阻抗會造成線路的出線端電壓和末端電壓不一致。線路實際電壓偏離額定電壓的大小是衡量電能質量的重要指標之一,也是供電可靠率和電壓質量合格率的重要保證
由于線路電壓不能保持穩定,當實際電壓水平超過正常電壓允許波動的范圍時,勢必嚴重影響系統及用電設備的正常使用
在電力系統中,低電壓會影響發、供電設備出力,降低供電可靠性,同時也影響電力企業自身的經濟效益,電壓下降特別嚴重時,甚至可能發生電壓崩潰,頻率下降和大面積停電等事故發生。
對于用電設備來說,電壓質量對各類設備安全經濟運行都有著直接影響,以異步電機為例,若電壓降低,電壓轉矩將減小,以致轉差增大,從而使得定子,轉子電流顯著增大,導致電動機溫升上升,甚至可能燒毀電動機;反之,當電壓過高時,由于勵磁電流與鐵損大大增加,以致電機過熱,效率降低。
低電壓也會影響白熾燈的使用。電壓比額定電壓低10%時,白熾燈燈通量減少30%,電壓比額定電壓高10%時,則燈泡的壽命減少一半。
低電壓同時會影響空調運行,手機充電,電視信號接收能力等系列問題。
在輸送功率一定的時候,系統損耗和運行電壓的平方成反比,若電壓降低,電流和損耗隨之增大,系統的損耗也就變大了
線路電壓允許波動的范圍((我國一般規定是+/-5%)
為了保證配電線路實際電壓水平在用電設備允許的范圍之內,線路長度一般保持在合理的距離(18KM,最少不超過25KM),而且線路負荷不會太大,而實際情況是,隨著用電負荷的增加,很多線路因?yàn)楦鞣N條件限制,輸電線路只能響應延伸,這導致末端電壓實際的電壓水平超出了用電設備的工作電壓范圍,這種情況在農網中特別常見.

高壓饋電線路調壓器的使用環境及應用范圍

(1)海拔2000米以下;(特殊要求可以訂制)
(2)環境溫度:最高氣溫+50℃,最低氣溫:-25℃(戶外);
(3)月最高相對濕度(25℃)小于90%;
(4)污穢等級: III級; 調壓器電氣參數
(5)額定電壓:6/10/35kV
(6)額定容量:500kVA~10000kVA
(7)額定頻率:50HZ;
(8)接線方式:三相三線式單繞組星形接線,三角接線繞組;
(9)分接級數:9/11/13/17/27
(10)冷卻方式:油浸自冷;
(11)電壓互感器:10000/100V 50VA;
(12)電流互感器:XXX/1A,兩相差接方式;
(13)三次繞組額定電壓:220V;
(14)調壓范圍:(-10%~+10%),(-5%~+15%),(0~+20%)(0~+30%) 或可選定制;

高壓饋電線路調壓器的工作原理

TKSVR饋線調壓器是一種可以自動調節變比來保證輸出電壓穩定的電力裝置,可以在30%的范圍內對輸入電壓進行跟蹤,判斷和自我調節。特別適用于電壓波動大或者壓降大的配電線路,將這種調壓器安裝在饋電線路的適當位置,在一定范圍內對線路電壓進行調整,保證用戶的供電電壓合格,減少線路的線損,此外,此類自動調壓器也適用于主變不具備調壓能力的變電站,將這種調壓器安裝在變電站變壓器出線側,保證出線母線電壓合適。

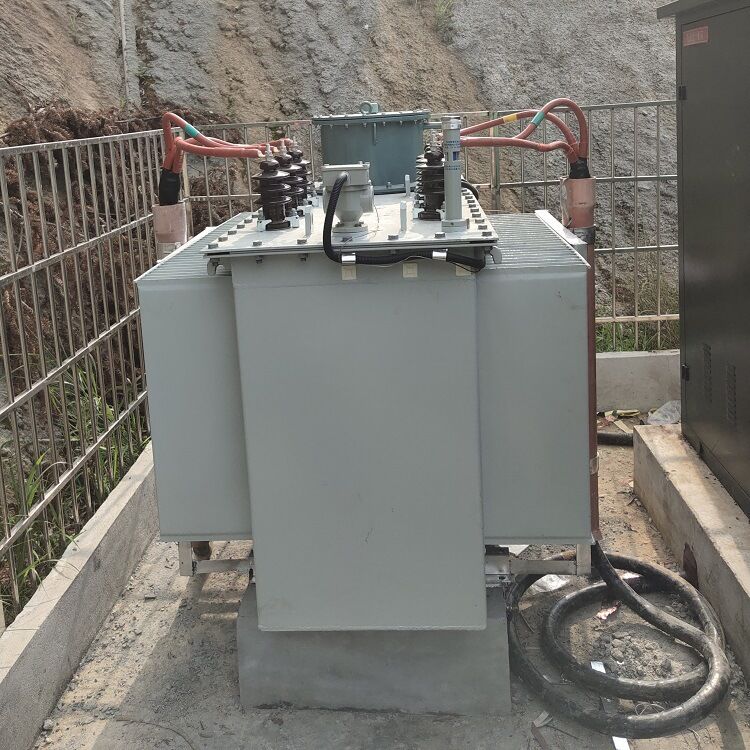

高壓饋電線路調壓器安裝范圍

一,農網,尤其是部分偏遠地區,存在一定數量供電半徑超過國家規定的遠距離線路,考慮到線路成本問題,不能采用大量的高壓配網布點的途徑解決,導致末端電壓難以保證,功率因數達不到要求,線損較大,需要使用調壓器提高電壓。
二,工業用戶:油田、醫院、煤炭、冶金、化工等對電能質量要求比較高的領域也需要使用調壓器。

高壓饋電線路調壓器智能控制

為了響應國家電網智能化的要求,我司的技術團隊對配電線路調壓器的控制器進行了多次技術升級,以適應新形勢下的電網需要。
1,控制器具有無線通訊功能,能通過監控及時觀察調壓器的運行情況或整定參數;也可選配GPRS/CDMA遠程通訊,使用戶足不出戶就能實時掌握調壓器的運行情況;
1、顯示和記錄輸出端電壓、電流、日動作次數、總動作次數、當前檔位,具有最高檔和最低檔指示
2、控制器采用高速數字處理芯片,信號檢測精度高,處理速度快,抗干擾能力強,具有特殊防雷措施,可適應戶外惡劣環境;
3、該產品具有雙向潮流識別功能,可適用于帶有小水電發電的饋電線路,在豐水期和枯水期時穩定線路電壓。

高壓饋電線路調壓器日常維護

1:調壓器的外部檢查
①檢查油枕和充油套管內油面的高度,封閉處有無滲漏油現象;
②檢查調壓器上層油溫;
③檢查調壓器的響聲是否正常;
④檢查絕緣套管是否清潔,有無破損裂紋及放電燒傷痕跡;
⑤檢查冷卻裝置運行情況是否正常;
⑥檢查一、二次母線不應過松過緊,接頭接觸良好,不過熱;
⑦呼吸器應暢通,硅膠吸潮不應達到飽和(觀察硅膠是否變色來鑒別);
⑧防爆管上的防爆膜應完整無裂紋,無存油;
⑨外殼接地應良好。
2:調壓器負荷檢查測量,主要檢查三相是否平衡,有無過負荷運行,運行電壓是否正常。
3:運行環境檢查,周圍有無爆炸物
4:觀察控制器調壓器開關動作次數,有載分接開關一般動作2000-3000次需要更換絕緣油。


SVR線路調壓器工作原理及原理圖

線路自動調壓器是由具有9個分接頭的自耦變壓器升壓變壓器、有載調壓開關以及能隨負荷大小跟蹤線路末端電壓的自動控制器組成。自耦變壓器分為主線圈和調壓線圈,調壓線圈每分接頭間電壓差為2.5%總的調壓范圍為20%,另有三相三角形接線的二次線圈主要用于消除三次諧波以及提供自動控制器及有載調壓開關的工作電源。電源側主接線可以通過有載調壓開關從分接頭1到分接頭9切換。負荷側主接線根據用戶需要的調壓范圍確定固定接線。如用戶需求的調壓范圍為0~+20%時,負荷側主接線固定接在分接頭1上,此時1檔為調壓器直通檔;用戶需求的調壓范圍為-5%~+15%時,負荷側主接線固定接在分接頭3上,此時3檔為調壓器直通檔;用戶需求的調壓范圍為-10%~+10%時,負荷側主接線固定接在分接頭5上,此時5檔為調壓器直通檔。調壓器負荷側A、C相裝設電流互感器內部差接,負荷側A、C相裝設電壓互感器(雙向電源時電源側A、C相也裝設電壓互感器)。線路自動調壓器(調壓范圍為-10%~+10%)結構回路原理圖如下:

SVR線路調壓器主要產品特點

1.隔離變壓器可延長變電所供電半徑適合農村電網的長距離送電。
在地域廣闊,用電負荷分散的電網中,遠距離送電始終是個難題,新建變電所經濟上不合理,不建變電站供電質量有滿足不了要求。使用線路自動調壓器便可很好的解決此類問題,它可以成倍的延長10kV電壓等級的送電距離,提高供電的電壓質量。
2.可使整條線路電壓合格率達到
根據線路參數計算,可以確定調壓器的安裝位置和整定參數。通過線路自動調壓器自身測量線路電壓,調節后確保整條線路的電壓均達到國家標準。
3.電壓調節區間的高、低值可任意設定
電壓調節范圍可以任意通過控制器或是筆記本電腦設定。電壓高值、低值整定值可以根據不同負荷狀況隨時修改。
4.可有效地降低線路損耗及配變損耗
通過提升線路運行電壓,輸出相同功率可以降低運行電流降低線路功率損耗?刂凭路運行電壓在額定值附近可以降低配變損耗及用戶用電設備損耗,延長用電設備使用壽命。自身損耗極低。
5.調壓器投入或退出運行不必停電操作
本裝置配套專門設計的組合旁路刀閘。檢修時不必停電就可將調壓器推出運行,同樣調壓器投入運行時也不必停電操作,提高了供電可靠性。

SVR線路調壓器電氣參數

(1)額定電壓:35kV、10.5kV或6.3kV;
(2)額定容量:500kVA~10000kVA;
(3)額定頻率:50HZ;
(4)接線方式:三相三線式單繞組星形接線,三角接線繞組;
(5)分接級數:7或9;
(6)冷卻方式:油浸自冷;
(7)電壓互感器:10000/100V 50VA;
(8)電流互感器:500/1A或200/1A;
(9)二次繞組額定電壓:220V;
(10)調壓范圍:(-10%~+10%),(-5%~+15%)或(0~+20%)可選;
(如有特殊要求可在訂貨時說明)
