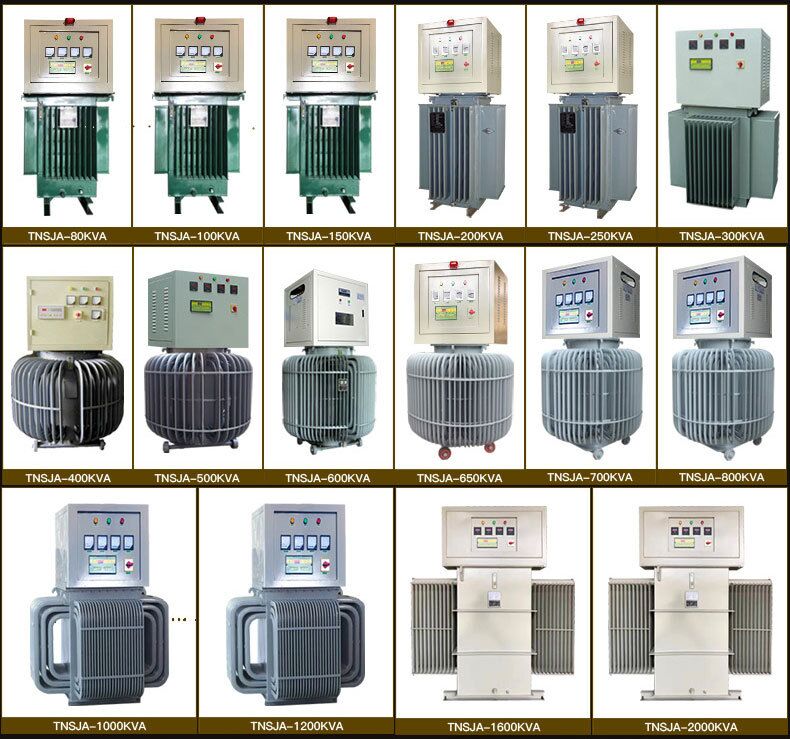

***專業解決各種隧道電壓疑難問題!我公司是專業生產各種特殊型號電源穩壓柜,升壓器的生產廠家,其KSG系列隧道(礦山)專用油浸式遠距離輸送三相電源升頻增流增壓變壓器和隧道(礦山)三相油浸式全自動電源穩壓柜是我公司技術人員針對上千家隧道。巷道,礦山企業電源系統整改經驗所開發的新產品。是專門針對隧道,礦井巷道等電源線路太遠和供電線路電線小等原因所造成的電源末端負載時電壓太低,以致各種隧道(礦用)機器無法正常啟動,工作,甚至燒毀各種電器設備。我公司生產隧道專用遠距離輸送三相電源升頻增流增壓變壓器。可以達到輸送半徑5000米以上的有效供電距離,并且具有30V的升壓功能。另可配套的三相寬范圍電源穩壓柜使用,可以將輸入電壓(304-456V)范圍的輸入電壓自動穩定在400V輸出。使末端各類機器正常工作。本穩壓柜具有過載能力強,防潮防水,無觸點,免維護,過載保護,短路保護,自動調節等特點功能。英施丹電器變壓器自推出以來深受各隧道施工單位用戶好評。 一、原理 采用隧道外的低壓(380v)通過升壓變壓器變?yōu)楦邏,用隧道?nèi)低壓導線把高壓輸送到二襯臺車附近,再通過降壓變壓器把1高壓變?yōu)?80v,再通過穩壓變壓器穩壓就可以正常使用。
二、優缺點對比
方案 采用傳統高壓進洞,直接采用高壓鎧甲電纜用把10kv引到隧道1000米二襯完成段,再采用降壓變壓器把10kv變成0,4kv施工電壓。接地系統和安全防護費用比較高。 所用材料價格及數量表格 序號 材料名稱 數量 目前市場價格 1 高壓環網柜 1臺 13萬 2, 10kv變0,4kv變壓器 1臺 9萬 3 高壓開關 1臺 9萬 4 高壓電纜3×50 1000米 8萬 5 合計(元) 49.5萬
第二方案 采用升壓變壓器把380v在隧道外升壓變成高壓,再采用普通240平方護套電纜引到隧道1000米二襯完成段,再采用降壓變壓器把高壓變成380v或者430v通過穩壓變壓器就可以變成施工電壓。 所用材料價格及數量表格 序號 材料名稱 數量 目前市場價格 1 380v變高壓±5%,功率400kva變壓器 1臺3.9萬 . 2 高壓±5%變380v,400v,420v變壓器功率400kva 1臺3.9萬 ,如果考慮電壓不穩定與感應式補償升壓器配套使用*好 1臺功率500kva6.8萬 ,如不用也可以正常使用 3000米以下 隧道正常使用
綜上計算第二方案經濟方面比較優越。
1、 技術參數比較 第二方案技術要求比較低,易操作,安全防護要求較低,安全相對比較有保障。 2、本方案適用范圍 第二方案適用于長達3000米隧道因電壓輸送距離過長產生電壓降問題,變壓器可靈活移動,滿足隧道施工要求。
三、精品工程案例如下: 1:成貴高鐵、中鐵一局鎮雄縣大灣文閣隧道出口2100米 二:福平鐵路、中鐵24局長樂大象山隧道進口2100米出口2300米隧道各一套 2:張?zhí)畦F路、中鐵六局板山隧道出口2756米隧道一套 3:南龍鐵路、中鐵十一局福建沙縣喬家山隧道1980米 4:中鐵十八局三公司.昆明繞城高速楊林隧道出口2974米左右洞一套。 5:黔張常高鐵.中鐵一局黔江段大平隧道出口2760米。 6:中鐵十一局五公司黔張常高鐵,黃家臺進口 斜井800米大里程2000米 小里程2000米 出口2100米隧道施工專用升壓器各一套 另外斜井加一臺800kva升壓變壓器 7:中鐵四局重慶公司,黔張常高鐵黃家臺隧道進口1980米 一套 8;中鐵十六局黔張常高鐵 永定2號隧道 1800米一套,主要用于濕噴機,輸送泵電壓不夠 9;中交一公局廈門高速,廈沙高速德化段大正隧道出口
|
