空載隔離變壓器開關為什么跳閘

任何隔離變壓器,當它二次側空載(懸空)一次側加載電壓時,就會很短暫地出現勵磁涌流。勵磁涌流產生的原因在于變壓器繞組反向電動勢,題主可參閱任何一本講述變壓器的書籍。

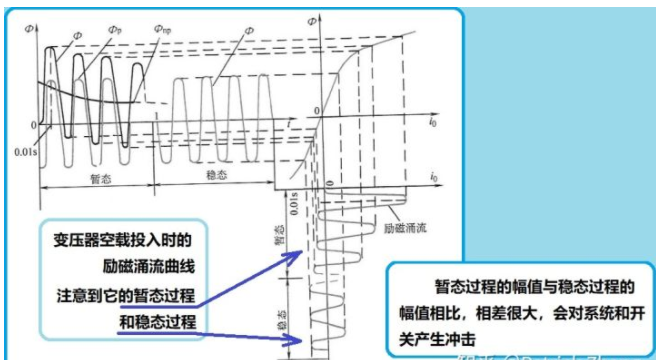

圖1:變壓器的勵磁涌流
變壓器的勵磁涌流比變壓器正常運行電流大很多倍,且存在過渡時間。如果開關選配的不合適,當然在開機送電一刻開關就跳閘了。

變壓器勵磁涌流的計算很麻煩,在實用中我們都用變壓器的短路電流來近似。

舉例:



為了不失一般性,我把三相隔離變壓器和單相隔離變壓器的計算方法均羅列其中。

我們設此三相隔離變壓器的容量Sn是5kVA,它的一次側電壓是380Vac,二次側的電壓是110Vac,它的阻抗電壓是10%。這些參數可以在變壓器的銘牌中看到。

至于單相隔離變壓器,我們在計算時按相電壓來計算即可。

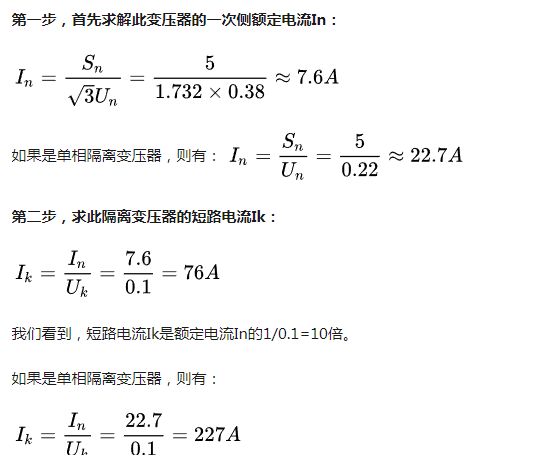

我們來計算一番,看看該選配多大的斷路器(開關)。






第三步,我們用短路電流Ik來代替勵磁涌流。短路電流會略大于勵磁涌流,這對于我們選配開關反而更加方便。

由此我們確定,此三相隔離變壓器的空載勵磁涌流Ic近似等于76A,而單相隔離變壓器的空載勵磁涌流Ic近似等于227A

第四步,我們選配合適的斷路器:

我們已經知道,此三相隔離變壓器的額定電流是7.6A,它的勵磁涌流接近76A。說明斷路器的額定電流必須大于7,6A,而斷路器的短路保護脫扣倍率必須接近于10倍。

同理,此單相隔離變壓器的額定電流是22.7A,它的勵磁涌流接近227A。說明斷路器的額定電流必須大于22.7A,而斷路器的短路保護脫扣倍率必須接近于10倍。

對于三相隔離變壓器,我們選擇塑殼斷路器MCCB的額定電流In=10A,脫扣類型為LI(過載保護+短路保護),短路保護可調范圍為7~10In。

對于單相隔離變壓器,我們選擇微型斷路器MCB,它的額定電流為25A,脫扣類別為C型,最好選配D型。C型和D型的脫扣范圍見下表:

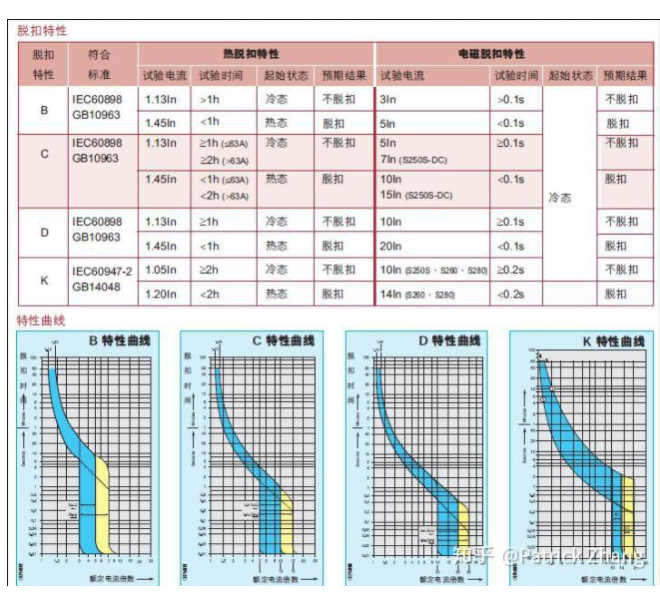

圖2:MCB的脫扣特性和脫扣倍率
從表中我們看到,C型在熱態下的短路保護倍率為10~15倍,D型在熱態下的短路保護倍率為20倍。

那么題主的問題是什么?很簡單,一般的微斷MCB的脫扣類別為B型,即照明型,它的短路保護脫扣倍率為5倍。于是當單相隔離變壓器空載送電時,當然要跳閘保護了。
