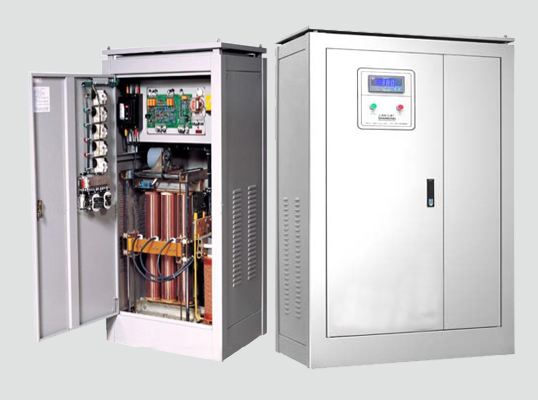

產品型號參數 / PRODUCT PARAMETER SBW-F三相分調穩壓器技術參數一覽表
容量范圍 | 三相容量 SBW-F-30~2500KVA | 輸入電壓 | 三相380Vac±20%; 單相220Vac±20%;可定制±30% ±40% | 輸出電壓 | 三相380Vac 單相220Vac;可根據客戶需求訂制輸出電壓,如200V 208V 400V | 穩壓精度 | 1%~5%可調 | 頻率范圍 | 50Hz/60Hz | 效 率 | 98%(功率等級50KVA以上) | 響應速度 | ≤0.04S | 穩定速度 | 輸入電壓相對于額定值階躍變化10%時,穩定時間≤1.5S | 絕緣電阻 | ≥2MΩ | 絕緣強度 | 2000V 1分鐘無擊穿 | 波形畸變 | 輸出電壓波形與輸入電壓波形相比較,其相對諧波含量的增量不大于1% | 通信功能 | 可選配RS232、RS485、GPRS接口,完成遙信遙測遙控功能 | 顯示功能 | LCD高亮液晶顯示,能顯示輸入輸出電壓、輸出電流值、頻率、溫度及故障告警狀態指示等。HMI人機界面觸摸屏顯示(可選) | 保護功能 | 具有延時輸出,過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能,并在故障恢復后,能夠自動恢復穩壓供電。 | 工作溫度 | -15℃+55℃ | 相對濕度 | 10%-90%(20℃±5℃) | 海拔高度 | <3000m,超出標準海拔,根據GB6450《干式變壓器》中第3.2.3條和4.2條降額使用 | 防護等級 | IP20,可定制IP45級以下防護等級 | 噪 音 | <55dB | 執行標準 | YD/T 1074-2000《通信用交流穩壓器》 JB/T7620-1994《補償式交流穩壓器》 |
SBW-F三相分調穩壓器選型一覽表
型 號 | 額定容量(KVA) | 頻率 | 輸入電壓(V) | 輸出電壓(V) | 輸出電流(A) | 外形尺寸寬*深*高 | 柜數 | SBW-F-30 | 30 | 50/60 | 304-456 | 380 | 46 | 550*800*1200 | 單柜 | SBW-F-50 | 50 | 50/60 | 304-456 | 380 | 76 | SBW-F-80 | 80 | 50/60 | 304-456 | 380 | 121 | SBW-F-100 | 100 | 50/60 | 304-456 | 380 | 152 | 620*920*1300 | SBW-F-120 | 120 | 50/60 | 304-456 | 380 | 182 | SBW-F-150 | 150 | 50/60 | 304-456 | 380 | 227 | 700*1000*1390 | SBW-F-180 | 180 | 50/60 | 304-456 | 380 | 273 | 700*1050*1390 | SBW-F-200 | 200 | 50/60 | 304-456 | 380 | 304 | 700*1050*1390 | SBW-F-225 | 225 | 50/60 | 304-456 | 380 | 341 | 1000*700*1600 | SBW-F-250 | 250 | 50/60 | 304-456 | 380 | 380 | SBW-F-300 | 300 | 50/60 | 304-456 | 380 | 456 | 1100*800*1800 | SBW-F-320 | 320 | 50/60 | 304-456 | 380 | 486 | SBW-F-350 | 350 | 50/60 | 304-456 | 380 | 532 | SBW-F-400 | 400 | 50/60 | 304-456 | 380 | 608 | 1250*1100*2000 | 雙柜 | SBW-F-500 | 500 | 50/60 | 304-456 | 380 | 760 | SBW-F-600 | 600 | 50/60 | 304-456 | 380 | 912 | SBW-F-800 | 800 | 50/60 | 304-456 | 380 | 1216 | 850*1200*2000 | 叁柜 | SBW-F-1000 | 1000 | 50/60 | 304-456 | 380 | 1520 | SBW-F-1200 | 1200 | 50/60 | 304-456 | 380 | 1823 | SBW-F-1600 | 1600 | 50/60 | 304-456 | 380 | 2431 | 1350*1250*2000 | SBW-F-1800 | 1800 | 50/60 | 304-456 | 380 | 2735 | 1450*1350*2200 | 肆柜 | SBW-F-2000 | 2000 | 50/60 | 304-456 | 380 | 3039 |
產品優勢 / PRODUCT ADVAN 1、穩定的數字控制系統: 1.1 SBW-F系列三相分調穩壓器全系統采用當前最新32位DSP數字控制系統,主頻高達168Mh;內置硬件乘法器,單周期(1/168000000秒)完成32位乘法運算,最短時間(20ms一個電壓周期)準確捕捉電壓變化,并響應穩壓。 1.2 內置9路24位同步ADC模數轉換系統,對三相輸入和輸出電壓及三相電流進行真有效值計算,采樣精度高,測量電參數準確,保證了穩壓器的高精度和高速響應,SBW-F系列三相分調穩壓器的輸出電壓精度高達±1%。2、敏捷的智能顯示系統: SBW-F系列三相分調穩壓器得益于DSP全數字系統升級,其LCD液晶顯示界面與控制系統完美融合; 2.1、顯示信息豐富:7寸LCD液晶顯示屏幕,將控制系統采集的穩壓器三相輸入電壓、三相輸出電壓,三相輸出電流、穩壓器故障狀態(過壓、欠壓、過流、相序)、穩壓器工作狀態(統調、分調、手動、自動)等重要信息全屏展示。 2.2、參數可設定:SBW-F系列三相分調穩壓器可以根據現場不同設備要求,設定適配電壓,其設置值(380~410V)可設定,穩壓器通過設定參數可滿足絕大部分負載的需要(360~440V輸出可調節);同時,根據其現場線路長短,可設定線損補償;對于系統內置的其他保護參數(過壓值、過流值、欠壓值),用戶參數(穩壓精度、相序保護、啟動時間)均可靈活設置。 2.3、故障記錄保存:得益于SBW-F系列三相分調穩壓器的數字控制系統龐大的存儲容量,當穩壓器發生任何故障時,該狀態將直觀顯示在LCD屏幕;其最近10次的故障記錄保存在系統存儲器,可以讀取分析,快速定位故障點,排除故障,確保穩壓器的正常運行。 2.4、高安全性,區別于過往顯示系統(需要直接連接380V強電至顯示器和門板)具有的誤操作和檢修觸電隱患,全新顯示系統為5V供電采樣,屬于人體直接接觸的安全電壓,查看和更換系統更加安全。 3、完善的通訊接口系統: SBW-F系列三相分調穩壓器,標配RS-485通訊接口,內置Modubs-RTU通訊協議,滿足SBW-F系列三相分調穩壓器的聯網需要;選配GPRS(4G)-DTU模塊,可以方便與物聯網、以太網局域網組網,實現PC服務器、手機APP、DCS控制中心遠程三遙(遙信、遙測、遙控)。 4、結構化操作面板設計: SBW-F系列三相分調穩壓器使用結構化封閉設計,強弱電上下分離,有效隔離控制干擾;主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護,SBW-S系列穩壓器連接完進出線電纜后,蓋上絕緣端子蓋板,所有操作界面無220V/380V強電系統外漏,有效保證用戶操作安全; 5、與其他穩壓相比: SBW-F系列三相分調穩壓器與其它型式的穩壓器相比,具有容量大、效率高、無波形畸變、電壓調節平穩等 優點,適用負載廣泛,能承受瞬時超載,可長期連續工作,手動/自動切換,設有過壓保護、缺相、相序保護及機械 故障自動保護,本機具有運行可靠、體積小,重量輕,使用安裝方便等優點。(分?jǐn)?shù)顯、儀表指示兩類) ? 穩壓精度高:采用RMS真有效值取樣控制板,穩壓精度1~5%可調。 ? 響應速度快:小于等于0.04S。 ? 負載類型廣:適應感性、容性、阻性全部負載。 ? 保護功能全:具備過壓、欠壓、過載、短路、過熱、缺相等保護功能。 ? 穩壓范圍寬:標配±20%,可定制±30%~±50%范圍。 ? 整機效率高:穩壓器效率≥98%。 ? 控制技術穩:先進的PID模糊控制技術,系統穩定好。 ? 輸出波形佳:輸出電壓波形無畸變,無諧波。 ? 選用材質優:0.35mm高導磁低損耗涂層矽鋼片,C1017各向異性碳刷。 ? 自控程度高:系統全自動穩壓、啟動延時、故障解除自動恢復功能。 ? 負載容量大:穩壓器容量從1KVA~2500KVA可選。 ? 通信功能全:RS485+RS232+GRPS三種通信方式可選,符合Modbus-RTU協議。 ? 凈化能力強:在穩壓器輸入端配置高通流量浪涌抑制器,解決雷電感應和干擾脈沖尖峰對設備的沖擊。
|
