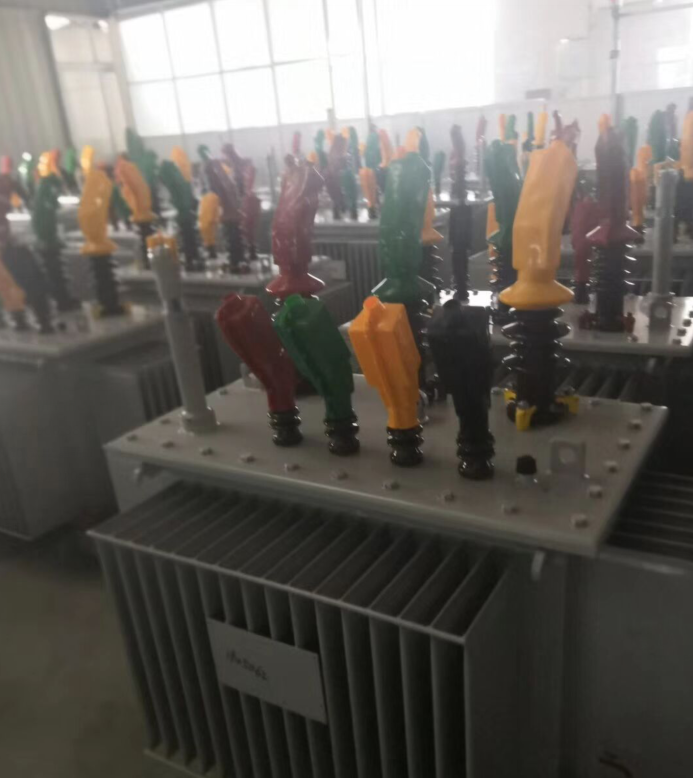

S11-M系列10KV配電變壓器是目前國內常用的一種配電變壓器。 主要功能和特點 (S11-M系列10KV配電變壓器) 1、鐵心：鐵心采用厚度為0.30mm或0.27mm的冷軋取向硅鋼片，采用階梯型卷鐵心無接縫結構，在鐵心卷繞機上卷制而成，先繞制2個小框型鐵心，再在2個小框型鐵心外面卷制一個大框組成一個三相卷鐵心，卷制完成后，再裝入鐵心退火爐，經真空和充氮退火，其鐵心性能能得到充分的恢復，因而，本系列變壓器空載損耗非常低，比S9系列10KV級配電變壓器的空載損耗平均降低30%，是一種更優秀的低損耗配電變壓器。 2、線圈：卷鐵心變壓器的線圈繞制需要使用專用繞線機，在鐵心上直接繞制完成，高低壓線圈同時繞制，并且不需采用繞線模。S11-M315KVA/400KVA/500KVA/630KVA800KVA1000KVA/KW油浸式電力變壓器多少錢￥一臺什么價格？ 3、組裝：組裝時，不再需要拆卸鐵心上鐵軛，可防止鐵心損耗在組裝過程中的增大現象。 4、油箱：卷心配電變壓器的油箱全部采用波紋片全密封型式。 S11-M-160/10-0.4三相油浸式變壓器使用條件： 1.裝置種類：戶外式。 2.正常環境使用條件：海拔不超過1000m，環境溫度** 40℃，**-25℃。 3.安裝環境：沒有腐蝕性氣體，無明顯污垢的環境。 鐵心:全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵心為多級階梯形，三接縫或五接縫，空損低、噪音小:卷鐵心用**設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低;非晶合金變壓器鐵，心采用美國聯信公司生產的材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。 線圈:采用優質QQ縮醒漆包圓銅線，無氧銅桿拉制的扁銅錢或銅結繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。 油箱:采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆暇涂，既抗腐蝕又美觀大方。 上海英施丹S11-M新型節能油浸式變壓器、10KV級節能變壓器采用進口硅鋼片保證鐵心性能質量，優質紫銅電磁線，電工級絕緣壓木，容量在630~2000kvA范圍內的低壓繞組采用筒式或螺旋式結構，安匝分布平衡、抗短路能力強、不變形、不爆裂、機械強度高。2. 10KV級節能變壓器采用波紋油箱，取消了儲油柜，精選優質組件，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保變壓器安全運行。產品屬性油箱、夾件等經除銹、酸洗、磷化和多次焗漆處理，采用進口特殊防銹漆，不脫落、不褪色，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。4.變壓器采用全密封結構，箱蓋折邊設計，完全焊死或不銹鋼螺栓密封、緊固，密封件采用航天橡塑產品，變壓器油與空氣隔絕，防水、防潮，延緩了油質的老化，延長了變壓器使用壽命。安裝操作S11-M新型節能油浸式變壓器安裝場所：無腐蝕性氣體，無明顯污垢的環境主要特點油浸式變壓器性能特點 a、油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。 b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹? c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。 d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。 e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。 f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。注意事項海拔高度 10kV級S11系列配電變壓器 額定容量
(kVA) | 電壓組合(kV） | 聯結
組
標號 | 短路
阻抗
(%) | 損耗(kW) | 空載
電流
(%) | 重量 | 外形尺寸
長(L)×寬(B)×高(H) | 規矩
縱向×橫向 | 高
壓 | 分接
范圍 | 低
壓 | 空
載 | 負
載 | 器
身
重 | 油
重 | 總
重 | 160
| 11
10.5
10
6.3
6
| ±%5 | 0.4
| Yyn0 | 4.0 | 0.28
| 2.42 | 1.0 | 470
| 150
| 765
| 1205×690×1280 | 550×550 | 200
| 0.34 | 2.98 | 1.0
| 575
| 170 | 910 | 1290×750×1350 | 550×550 | 250
| 0.40 | 3.40
| 0.9
| 660 | 195
| 1045
| 1305×760×1390 | 550×550 | 315
| 0.48
| 4.08 | 0.8 | 775 | 215 | 1215 | 1415×850×1450
| 550×550 | 400
| 0.57
| 4.98 | 0.8
| 890 | 245
| 1400
| 1500×900×1500
| 550×550 | 500
| 0.68
| 5.87
| 0.7
| 1070 | 285 | 1650
| 1545×920×1580 | 550×550 | 630
| Yyn0
或
Dyn11 | 4.5 | 0.81
| 6.89
| 0.6
| 1265
| 385
| 2020
| 1680×1020×1620
| 550×550 | 800
| 0.98
| 8.42
| 0.6
| 1570
| 440
| 2530 | 1760×1070×1660
| 660×660 | 1000
| 1.15
| 9.86
| 0.5
| 1720 | 505 | 2710
| 1800×1100×1780 | 660×660 | 1250
| 1.36
| 11.73
| 0.5
| 2195
| 605
| 3520
| 1860×1130×1820
| 660×660 | | 1600 | 1.64
| 14.03
| 0.5
| 2850
| 800
| 4520 | 2030×1250×1930
| 820×820 | 2000
| 2.10 | 16.50
| 0.4
| 3200
| 1000 | 5450
| 2220×1380×1950
| 820×820 | | 2500 | 2.31 | 20.00 | 0.3 | 3750 | 1200 | 5920 | 2270×1400×2000 | 1070×1070 |
注：根據用戶要求變壓器的高壓分接范圍可供±2×2.5%。
根據使用部門要求可靠供低壓為0.69kV的變壓器，本表之外的規格和特殊要求可聯系洽談。
10kV級S11系列電力變壓器
額定容量
(kVA) | 電壓組合(kV） | 聯結
組
標號 | 短路
阻抗
(%) | 損耗(kW) | 空載
電流
(%) | 重量 | 外形尺寸
長(L)×寬(B)×高(H) | 規矩
縱向×橫向 | 高
壓 | 分接
范圍 | 低
壓 | 空
載 | 負
載 | 器
身
重 | 油
重 | 總
重 | 630
| 11
10.5
10
6.3
6
| ±%5 | 6.3
3.15
3 | Yd11 | 4.5
5.5
6.5 | 0.81
| 6.20
| 0.9
| 1700
| 480
| 2660
| 1750×1020×1430
| 660×660 | 800
| 0.98
| 7.50
| 0.8
| 2000
| 550
| 3170
| 1850×1070×1530
| 660×660 | 1000
| 1.15
| 10.30
| 0.7
| 2320
| 630
| 3600
| 1950×1100×1650
| 820×820
| 1250
| 1.36
| 12.80
| 0.6
| 2570
| 740
| 4160 | 2070×1200×1680
| 820×820
| | 1600 | 1.64
| 14.50
| 0.6
| 2800
| 820
| 4560
| 2130×1320×1700
| 820×820 | 2000
| 2.10
| 17.10
| 0.6
| 3240
| 950
| 5500
| 2300×1450×1890 | 820×820 | 2500
| 2.50
| 20.00
| 0.6
| 4000
| 1000
| 6700
| 2600×2190×2100
| 1070×1070 | 3150
| 2.92
| 23.70
| 0.5
| 4660
| 1240 | 8030
| 2700×2300×2170 | 1070×1070 | 4000
| 3.56
| 28.10 | 0.5
| 5960
| 1630
| 9660
| 3150×2520×2290
| 1070×1070 | 5000
| 4.16
| 32.70 | 0.5
| 7130
| 1850
| 12000
| 2800×2600×2450
| 1070×1070 | 6300
| 4.92
| 36.90
| 0.5
| 7900
| 2020
| 14200
| 2900×2650×2750
| 1070×1070 | 8000
| 7.12
| 44.00
| 0.4
| 9180
| 2630
| 15650
| 3550×3670×3230
| 1070×1070 | | 10000 | 9.28 | 50.60 | 0.4 | 9720 | 3050
| 18100 | 3650×3800×3340 | 1070×1070 |
注：根據用戶要求變壓器的高壓分接范圍可供±2×2.5%。
2000kVA及以下為全密封型，本表之外的規格和特殊要求可聯系洽談。
|
|
