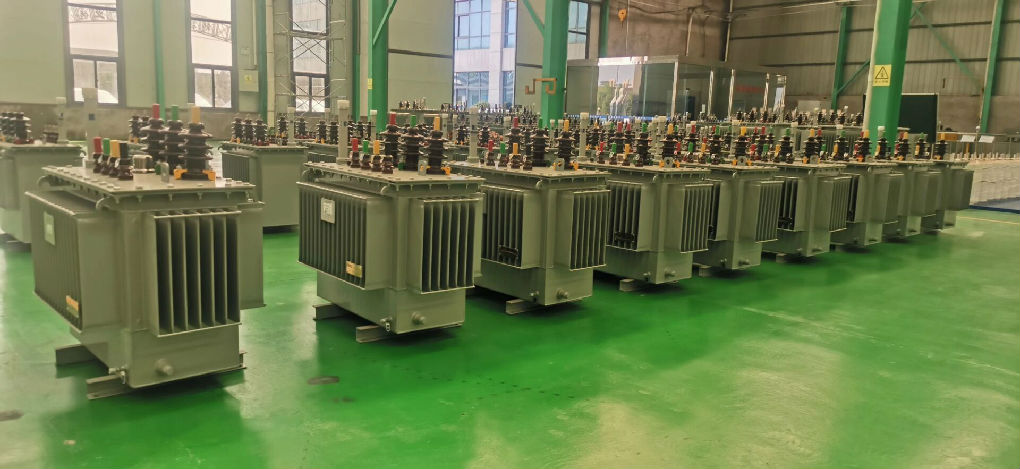

油浸式電力變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱,油浸式變壓器已被廣泛地應用在各配電設備中。
油浸式電力變壓器正常使用條件 海拔不超過1000m 戶內或戶外 最高環境氣溫+40℃ 最高日平均溫度+30℃ 最高年平均溫度+20℃ 最低氣溫-25℃ 根據用戶要求可提供在特殊使用條件下運行的變壓器。 油浸式電力變壓器產品型號說明 油浸式電力變壓器執行標準 a、GB1094.1~2-1996,GB1094.3,.5-2003電力變壓器; b、GB/T6451-1999三相油浸式電力變壓器技術參數和要求。
油浸式電力變壓器性能特點 a、油浸式變壓器低壓繞組除小容量采用銅導線以外,一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構,使之繞組的安匝分布平衡,漏磁小,機械強度高,抗短路能力強。 b、鐵心和繞組各自采用了緊固措施,器身高、低壓引線等緊固部分都帶自鎖防松螺母,采用了不吊心結構,能承受運輸?shù)念嵳稹?br data-filtered="filtered"/> c、線圈和鐵心采用真空干燥,變壓器油采用真空濾油和注油的工藝,使變壓器內部的潮氣降至最低。 d、油箱采用波紋片,它具有呼吸功能來補償因溫度變化而引起油的體積變化,所以該產品沒有儲油柜,顯然降低了變壓器的高度。 e、由于波紋片取代了儲油柜,使變壓器油與外界隔離,這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。 f、根據以上五點性能,保證了油浸式變壓器在正常運行內不需要換油,大大降低了變壓器的維護成本,同時延長了變壓器的使用壽命。 g、油浸式變壓器保護裝置: 壓力釋放閥……當變壓器因故障引起內部壓力達到35kpa時,壓力釋放閥動作,釋放壓力或報警,當壓力減少到正常值時,恢復原狀,保證了變壓器繼續運行。 油浸式變壓器測溫裝置……800KVA及以上變壓器裝有信號溫度計和瓦斯繼電器。適定的溫度跳閘或報警,輕、重瓦斯報警。 h、S9空載損耗比GB/T6451組I平均下降10% 負載損耗比GB/T6451平均下降10% S11空載損耗比GB/T6451組平均下降30% 負載損耗比GB/T6451平均下降15%

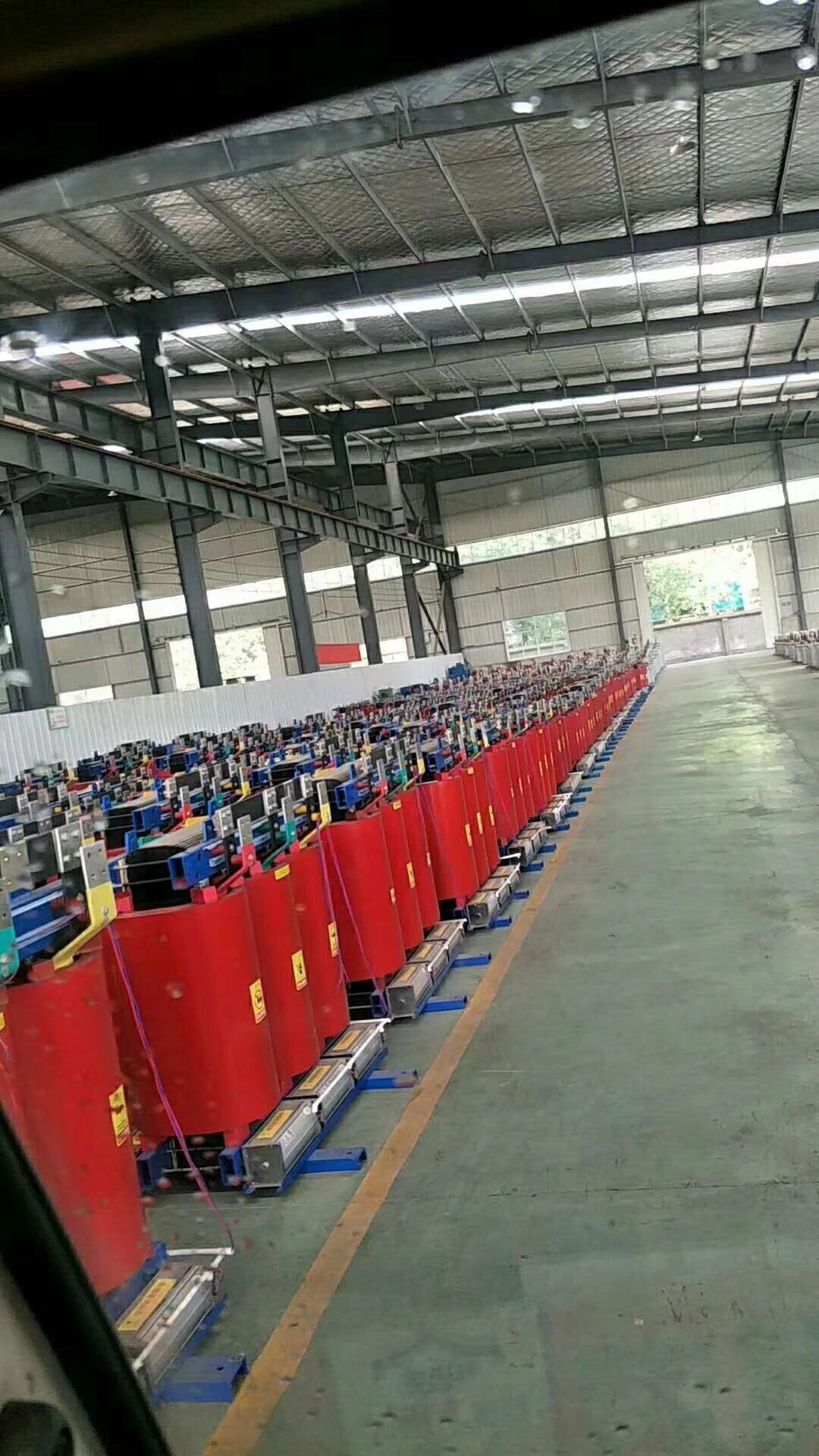

概述 以美國杜邦NOMEX絕緣材料制作高、低壓繞組的干式變壓器,具有阻燃、自熄、防潮、散熱性好、噪音低等優點,可以深入負荷中心,例:高層建筑、機場、碼頭、電廠、住宅小區或成套變電站等各種場所。
干式電力變壓器正常使用條件 海拔不超過1000m 戶內 最高環境溫度 +40℃ 最高日平均溫度+30℃ 最高年平均測試 +20℃ 最低氣溫 -5℃ 根據用戶要求可提供在特殊使用條件下運行的變壓器 執行標準(參照) b.GB/T10228-1997干式電力變壓器技術要求
性能特點 1、干式變壓器低壓繞組采用銅箔繞制的圓筒式結構,高壓繞組采用分段多層圓筒式結構,并真空浸漆高溫烘培固化,使之繞組的安匝分布平衡,漏磁小,機械強度高,散熱條件好,抗短路能力強,噪音低。 2、可配制低噪音的風冷裝置,通過溫控器對風扇的啟動和關閉自動控制,由此可以使變壓器增容40%運行。 3、通過埋入低壓繞組的感溫元件和傳感系統,根據設定值來啟動、關閉風機或報警、跳閘起到保護變壓器的作用。 4、干式變壓器配置IP20使直徑>12mm的異物不會進入罩殼內,配置IP23,它同時還可以防止與垂直成<60°角度的水淋入。保護罩能有效地防止小動物進入罩內而引起的短路停電等事故,也保障人身安全。
|
