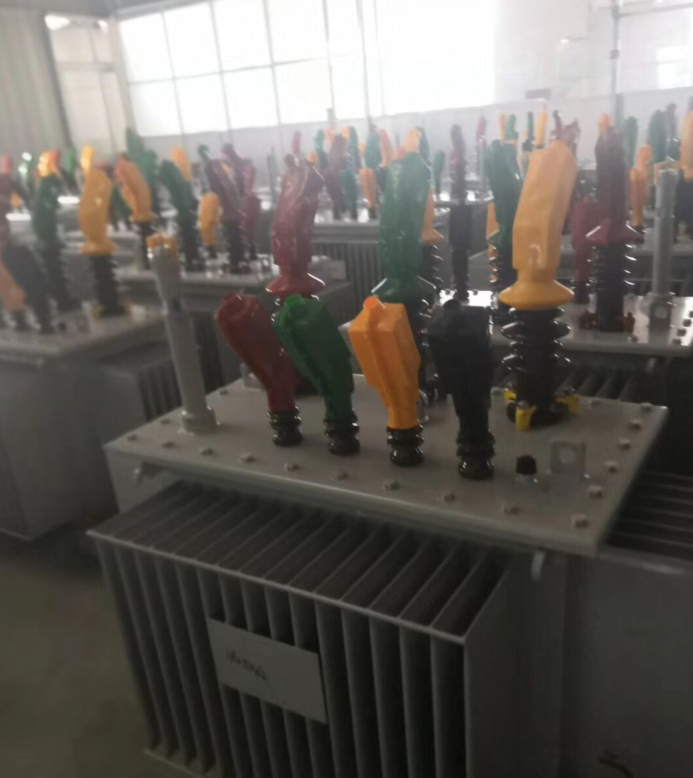

英施丹油浸式電力變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，油浸式變壓器已被廣泛地應用在各配電設備中。
油浸式 電力變壓器正常使用條件
海拔不超過1000m 戶內或戶外
最高環境氣溫+40℃ 最高日平均溫度+30℃
最高年平均溫度+20℃ 最低氣溫-25℃
根據用戶要求可提供在特殊使用條件下運行的變壓器。
油浸式 電力變壓器產品型號說明
油浸式 電力變壓器執行標準
a、GB1094.1～2-1996，GB1094.3,.5-2003電力變壓器；
b、GB/T6451-1999三相油浸式電力變壓器技術參數和要求。
油浸式 電力變壓器性能特點
a、英施丹油浸式電力變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/span>
c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。
d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
g、油浸式變壓器保護裝置：
壓力釋放閥……當變壓器因故障引起內部壓力達到35kpa時，壓力釋放閥動作，釋放壓力或報警，當壓力減少到正常值時，恢復原狀，保證了變壓器繼續運行。
油浸式變壓器測溫裝置……800KVA及以上變壓器裝有信號溫度計和瓦斯繼電器。適定的溫度跳閘或報警，輕、重瓦斯報警。
h、S9空載損耗比GB／T6451組I平均下降10%
負載損耗比GB／T6451平均下降10%
S11空載損耗比GB／T6451組平均下降30%
負載損耗比GB／T6451平均下降15% 干式電力變壓器
以美國杜邦NOMEX絕緣材料制作高、低壓繞組的干式變壓器，具有阻燃、自熄、防潮、散熱性好、噪音低等優點，可以深入負荷中心，例：高層建筑、機場、碼頭、電廠、住宅小區或成套變電站等各種場所。
干式 電力變壓器正常使用條件
海拔不超過1000m 戶內
最高環境溫度 +40℃ 最高日平均溫度+30℃
最高年平均測試 +20℃ 最低氣溫 -5℃
根據用戶要求可提供在特殊使用條件下運行的變壓器
執行標準（參照）
b.GB/T10228-1997干式電力變壓器技術要求
電力性能特點
1、電力干式變壓器低壓繞組采用銅箔繞制的圓筒式結構，高壓繞組采用分段多層圓筒式結構，并真空浸漆高溫烘培固化，使之繞組的安匝分布平衡，漏磁小，機械強度高，散熱條件好，抗短路能力強，噪音低。
2、可配制低噪音的風冷裝置，通過溫控器對風扇的啟動和關閉自動控制，由此可以使變壓器增容40%運行。
3、通過埋入低壓繞組的感溫元件和傳感系統，根據設定值來啟動、關閉風機或報警、跳閘起到保護變壓器的作用。
4、干式電力變壓器配置IP20使直徑＞12mm的異物不會進入罩殼內，配置IP23,它同時還可以防止與垂直成<60°角度的水淋入。保護罩能有效地防止小動物進入罩內而引起的短路停電等事故，也保障人身安全。
英施丹廠家介紹變壓器安全距離：
一般安全距離都是指帶電或電線，根據有關規定，建筑物與電力線路的安全距離如下： 1、垂直距離：電力線電壓等級1kV以下：2.5米：電力線電壓等級1-10kV：3米：電力線電壓等級35kV:4米：電力線電壓等級60-110kV:5米：電力線電壓等級154-220kV:6米：電力線電壓等級330kV:7米。 2、水平距離:電力線電壓等級1kV以下:1米： 電力線電壓等級1-10kV:1.5米： 電力線電壓等級35kV:3米：電力線電壓等級60-110kV:4米： 電力線電壓等級154-220kV：5米：電力線電壓等級300kV：6米：電力線電壓等級500kV:8米。 上述規定是最小距離規定，確保不發生放電事故的距離。 其實，變壓器產生的極低頻電場和磁場是以“場”的形式存在，根本不形成輻射，無法向外界輻射能量，工頻電場、磁場與高頻電磁輻射的生物作用機理不同，并不類似高頻電磁場那樣以電磁波形式形成有限的電磁能量輻射或形成體內能力吸收。 電磁輻射通常是通過天線向外進行發射的，而電力設施在周圍環境中產生的是工頻電場與工頻磁場，頻率只有50赫茲，波長達6000千米，無法在其波長范圍內感生一個與其正交的電場來形成有效的電磁能量輻射。 距離變壓器一米以外電磁場強度就已經非常弱，而且其本身有完善的防火、防爆、防雷等措施，所以不用擔心變壓器位置與距離問題，變壓器選址主要是出于供電考慮。
|
