產品介紹：

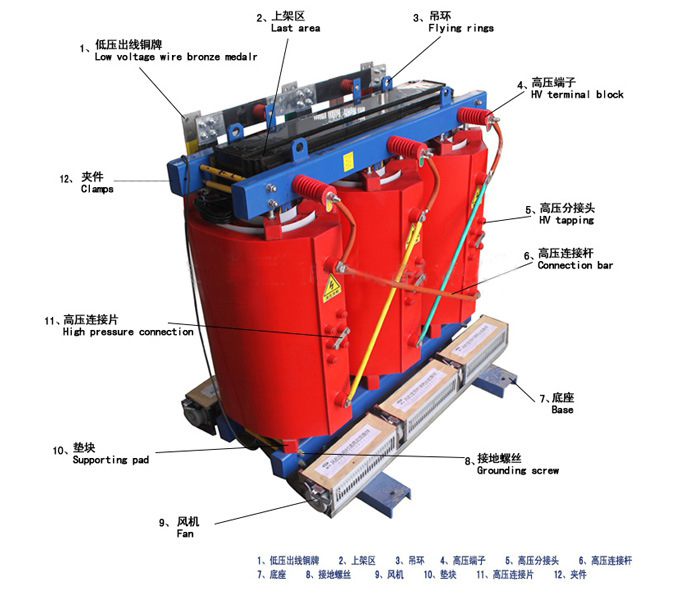

公司生產的SC(B)11型環氧樹脂澆注干式變壓器采用優質材料，先進的生產檢測設備按嚴格的工藝生產而成，是一種電氣強度、機械強度、耐熱強度很高的干式變壓器。SC(B)11型環氧樹脂澆注干式變壓器系列產品具有可靠性高，使用壽命長的特點。適用于高層建筑、商業中心、住宅小區、醫院、化工廠、核電站、船舶及其它要求防火、防爆、防潮的配電網絡與工礦企業供配電系統等重要或特殊環境場所。根據不同的使用環境，可配置不同的防護等級。變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。
產品特點
1、高壓繞組用銅線，低壓繞組用銅線或銅箔繞制，玻璃纖維氈填充包繞，真空狀態下用不加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。
2、阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。
3、線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在 相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。
4、抗短路、雷電沖擊水平高。
5、線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器，都可配置風冷系統(AF)，以提高短時過載能力，確保安全運行。
6、損耗低，節電效果好．運行經濟，可免維護。
7、體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。
8、因無火滅、爆炸之虞，可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。
外殼保護裝置
SC(B)11型環氧樹脂澆注干式變壓器外殼材料采用不銹鋼或鋁合金。防護等級達到ＩＰ２０和ＩＰ２３。ＩＰ２０外殼可防止直徑大于１２ＭＭ的固體異物進入，對變壓器作進一步的安全保護。ＩＰ２３外殼更兼具防止與垂直線60°角以內的水滴流入，可適用于戶外運行。
注：IP23外殼會使變壓器冷卻能力下降，小容量的下降約5%，大容量的下降約10%。 溫控、溫顯
溫控系統由溫度控制器和安裝在產品最熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自行跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。
溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：
溫控：<20m
溫顯：<10m(二線制)
<100m(帶有補償導線的二線制)< span=""> SC(B)11樹脂絕緣干式電力變壓器性能參數
額定容量kVA | 聯結組 標號 | 電壓組合 | 空載電流
％ | 空載損耗W | 負載損耗（120℃）W | 阻抗電壓
％ | 重量 (kg) | 噪聲(dB) | 高壓kV | 高壓分接范圍% | 低壓kV | 30 | Yyn0
或
Dyn11 | 6
6.3
6.6
10
10.5
11 | ±5%
或
±2×2.5% | 0.4 | 2.72 | 175 | 670 | 4 | 250 | 44 | 50 | 2.38 | 245 | 950 | 400 | 44 | 80 | 2.21 | 335 | 1310 | 480 | 45 | 100 | 2.04 | 360 | 1500 | 520 | 45 | 125 | 1.86 | 425 | 1755 | 550 | 48 | 160 | 1.87 | 495 | 2020 | 610 | 48 | 200 | 1.7 | 565 | 2400 | 950 | 48 | 250 | 1.7 | 650 | 2620 | 1020 | 48 | 315 | 1.53 | 795 | 3300 | 1200 | 50 | 400 | 1.53 | 885 | 3790 | 1480 | 50 | 500 | 1.53 | 1050 | 4640 | 1650 | 52 | 630 | 1.36 | 1215 | 5585 | 1820 | 52 | 630 | 1.36 | 1170 | 5665 | 6 | 1850 | 52 | 800 | 1.36 | 1370 | 6610 | 2300 | 54 | 1000 | 1.19 | 1600 | 7720 | 2650 | 54 | 1250 | 1.19 | 1885 | 9210 | 3000 | 55 | 1600 | 1.19 | 2210 | 1150 | 3800 | 56 | 2000 | 1.02 | 2990 | 13730 | 4600 | 56 | 2500 | 1.02 | 3600 | 16320 | 5200 | 60 |
注：因產品不斷改進，本數據僅供參考；若需取得最新尺寸，請及時與本公司聯系。
另：根據用戶需求可提供特殊條件下使用的電力變壓器，詳情請來電溝通。 一、產品概述
英施丹S11-M系列10KV級低損耗全密封電力變壓器執行國家標準GB1094《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術參數和要求》。
全密封電力變壓器取消了儲油柜，用波紋油箱本體的翅板作為散熱冷卻元件，同時隨著變壓器油的增減而脹縮，使變壓器內部與大氣隔離，防止油的劣化和絕緣受潮及老化，增強了運行的可靠性。鐵心采用優質冷軋硅鋼片，有效的改善了磁通密度在鐵心內部的分布狀況，降低了噪聲，降低了損耗。線圈選用高強度漆包線(或紙包線)卷繞，圓筒式(或餅式)結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。油箱內使用的緊固件均采用止退螺母，能保證長途運輸后運行時不至于松脫。油箱表面經磷化處理后用三防漆(防潮、防霉、防鹽霧)涂裝，廣泛應用于冶金、礦山、石化等使用環境較惡劣的場合。
S11-M系列環型鐵芯配電變壓器的特點在于環型鐵芯變壓器的鐵芯是采用專用設備，將硅鋼片繞成三相三芯柱，鐵芯無間隙，無接縫，變壓器線圈采用 設備，在封閉式鐵芯上纏繞制成，整個變壓器達到了節能、降耗和保護環境的目的。S11-M系列環型鐵芯配電變壓器特別適合農網負荷特點�？勺鳛槌青l(xiāng)電網建設與改造工程及其他配電工程優選型號之一。 二、產品特點：
1、空載損耗比S9下降20-35%以上，節能效果顯著；
2、空載電流比S9下降70-85%，改善了電網供電品質，降低線路損耗；
3、噪音水平降低，為30-45DB，有效的消除了噪音污染；
4、S11-M系列10KV級低損耗全密封電力變壓器具有超強的過載能力；
5、由于鐵芯結構合理，損耗小，電流小，因此變壓器溫升很低。 三、技術參數：
額定容量（KVA） | 額定電壓 | 聯結組別 | 空載電流（%） | 損耗（W） | 阻抗電壓（%） | 外形尺寸 | 重量（Kg） | 高壓（KV） | 分接范圍（KV） | 低壓（KV） | 空載 | 負載 | 長 | 寬 | 高 | 器身 | 油重 | 總重 | 10 | 6 6.3 10 | ±2×2.5％ | 0.4 | Yyn0 Dyn11 | 3.8 | 55 | 310/325 | 4 | 605 | 590 | 930 | 110 | 50 | 245 | 20 | 3 | 80 | 475/495 | 735 | 600 | 960 | 125 | 55 | 290 | 30 | 2.1 | 100 | 600/630 | 1010 | 610 | 980 | 145 | 67 | 330 | 50 | 2 | 130 | 870/910 | 1060 | 625 | 1010 | 224 | 90 | 410 | 63 | 1.9 | 150 | 1040/1090 | 1110 | 650 | 1050 | 240 | 105 | 480 | 80 | 1.8 | 180 | 1250/1310 | 1135 | 660 | 1090 | 328 | 120 | 560 | 100 | 1.6 | 200 | 1500/1580 | 1165 | 680 | 1100 | 340 | 154 | 590 | 125 | 1.5 | 240 | 1800/1890 | 1185 | 690 | 1190 | 390 | 168 | 680 | 160 | 1.4 | 290 | 2200/2310 | 1220 | 710 | 1210 | 499 | 179 | 840 | 200 | 1.3 | 330 | 2600/2730 | 1280 | 730 | 1240 | 592 | 188 | 960 | 250 | 1.2 | 400 | 3050/3200 | 1290 | 740 | 1260 | 724 | 245 | 1120 | 315 | 1.1 | 480 | 3650/3830 | 1320 | 740 | 1320 | 712 | 300 | 150 | 400 | 1 | 570 | 4300/4520 | 1380 | 765 | 1360 | 953 | 320 | 1430 | 500 | 1 | 680 | 5150/5410 | 1450 | 810 | 1440 | 1120 | 340 | 1690 | 630 | 0.9 | 810 | 6200 | 4.5 | 1550 | 830 | 1460 | 1289 | 440 | 1960 | 800 | 0.8 | 980 | 7500 | 1670 | 910 | 1560 | 1430 | 490 | 2350 | 1000 | 0.7 | 1150 | 10300 | 1840 | 1080 | 1670 | 1790 | 560 | 2720 | 1250 | 0.6 | 1360 | 12000 | 1910 | 1180 | 1700 | 2080 | 650 | 3300 | 1600 | 0.6 | 1640 | 14500 | 1980 | 1220 | 1790 | 2300 | 720 | 3800 | 2000 | 0.6 | 2100 | 17800 | 5.5 | 2140 | 1260 | 1900 | 3130 | 790 | 5145 | 2500 | 0.5 | 2500 | 20700 | 2250 | 1370 | 1930 | 4198 | 930 | 6420 |
四、訂貨須知（訂貨時請?zhí)峁┫铝袇?shù)）：
1、產品型號 2、額定容量 3、電壓組合
4、調整范圍 5、頻率 6、聯結組標號
7、短路阻抗 8、特殊要求的產品，注明技術要求。
