產品介紹英施丹35kV級SC(B)10干式變壓器用于將20kV電網電源直接降低為400V配電電源或10kV輸電電源為用戶供電。由于具有諸多顯著優點，為越來越多的工程所采用。 執行標準
GB6450-1986干式電力變壓器
GB/T10228-1997干式電力變壓器技術參數和要求
GB/T17211-1998干式電力變壓器負載導則
GB1094.3-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
JB/T10088-2004 6~500KV級電力變壓器聲級
JB/T56009-1998干式電力變壓器產品質量分等
35kV級SC(B)10干式變壓器主要優點有：
1、減少占地和多級變電工程建設，具有顯著的社會效益。
2、節省工程投資，提高經濟效益。
3、減少10kV輸變電環節，使運行維護費用明顯降低。
4、采用高壓小電流代替低壓大電流輸電，減少線路損耗，降低線路運行成本。
5、20kV電源直接進入用電中心，有效提高供電的可靠性。 35kV級SC(B)10干式變壓器產品特點：
1、高性能、低損耗，為9型系列的換代產品。
2、選用優質硅鋼片，同時大幅降低磁通密度，減小運行中硅鋼片磁致伸縮量，有效降低噪音。
3、優化高壓線圈結構，改善了層間電壓和電容的分布，大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力，同時也改善了電場分布，使產品局放量進一步降低。
4、可配置溫控系統和風冷裝置，在負荷過大時自動啟動風機冷卻裝置，有效提高設備過負荷能力。 35kV級SC(B)10干式變壓器技術參數
型號
TYPE | 聯結組標號 | 電壓組合（KV） | 空載電流
% | 空載損耗 W | 負載損耗 W（120℃） | 短路阻抗
% | 高壓KV | 高壓分接范圍% | 低壓KV | SCB10-315/35 | Yyn0
或
Yd11 | 35
或
38.5 | ±5%
或
2×2.5% | 0.4
3.15
6
6.3
10
10.5
11 | 2 | 1160 | 4170 |
| SCB10-400/35 | 2 | 1360 | 5360 |
| SCB10-500/35 | 2 | 1600 | 6590 | 6 | SCB10-630/35 | 1.8 | 1840 | 7680 |
| SCB10-800/35 | 1.9 | 2220 | 9350 |
| SCB10-1000/35 | 1.9 | 2640 | 10880 | 7 | SCB10-1250/35 | 1.7 | 3090 | 12840 |
| SCB10-1600/35 | 1.7 | 3650 | 15390 |
| SCB10-2000/35 | 1.5 | 4200 | 18110 | 8 | SCB10-2500/35 | 1.5 | 4800 | 21680 |
| SCB10-3150/35 | 1.3 | 5000 | 24400 |
| SCB10-4000/35 | 1.3 | 6950 | 29330 | 9 | SCB10-5000/35 | 1.1 | 8320 | 34770 |
| SCB10-6300/35 | 1.1 | 9840 | 40630 |
| SCB10-8000/35 | Yd11
或
Ynd11 | 1 | 11200 | 45050 |
| SCB10-10000/35 | 1 | 12800 | 51200 | 7 | SCB10-12500/35 | 0.9 | 16150 | 55300 | SCB10-16000/35 | 0.8 | 19560 | 59800 |
一、產品介紹

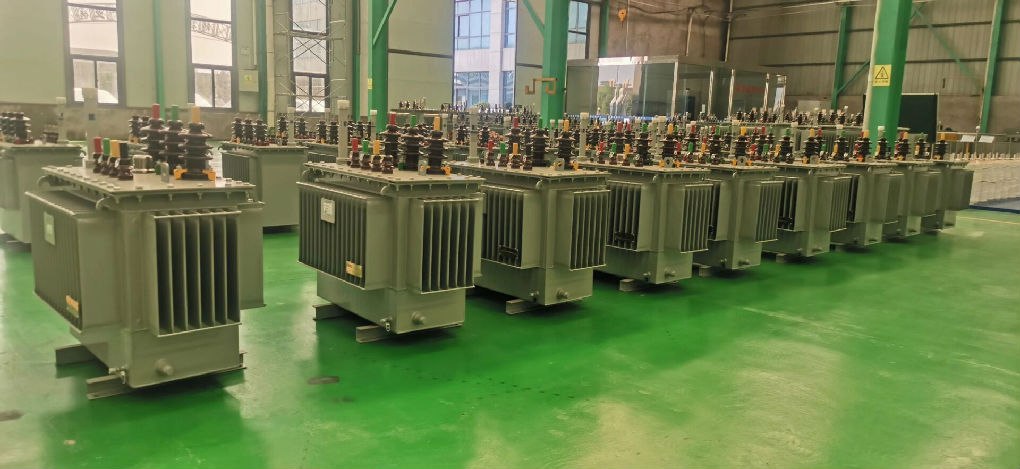

S11系列35KV級雙繞組無勵磁調壓變壓器執行國家標準GB1094《電力變壓器》和 GB6451《三相油浸式電力變壓器技術參數和要求》。 S11系列35KV級雙繞組無勵磁調壓變壓器主要用于電力系統變電站以及35KV用戶站。該產品采用了目前國內進先進的科研成果，具有結構新潁、低損耗、體積小、抗短路能力強等諸多特點。S11系列35KV級雙繞組無勵磁調壓變壓器空載損耗、負載損耗比GB/T6451-1999標準值平均下降10% 二、技術參數：
型號 | 額定容量 | 聯結組標 | 電壓組合 | 空載電流 | 空載損耗 | 負載損耗 | 短路阻抗 | 外形尺寸（㎜） | 重量（KG） | 軌距 | TYPE | （KVA） | 高壓KV | 低壓KV | % | KW | (75℃) KW | % | 長 | 寬 | 高 | 油重 | 器身 | 總重 | （㎜） | S10-50/35 | 50 | Yyn0 | 35±5% | 0.4 | 2 | 0.22 | 1.22 | 6.5 | 1170 | 935 | 1728 | 370 | 310 | 890 | 660/660 | S10-100/35 | 100 | 1.8 | 0.31 | 2.03 | 1175 | 1000 | 1850 | 384 | 425 | 1015 | S10-125/35 | 125 | 1.75 | 0.34 | 2.39 | 1210 | 1110 | 1860 | 410 | 510 | 1140 | S10-160/35 | 160 | 1.65 | 0.37 | 2.84 | 1230 | 1110 | 1900 | 430 | 570 | 1320 | S10-200/35 | 200 | 1.55 | 0.43 | 3.33 | 1240 | 800 | 1995 | 496 | 695 | 1545 | S10-250/35 | 250 | 1.4 | 0.51 | 3.96 | 1720 | 1140 | 1980 | 525 | 760 | 1635 | S10-31535 | 315 | 1.4 | 0.61 | 4.77 | 1820 | 1240 | 1950 | 580 | 900 | 1700 | S10-400/35 | 400 | 1.3 | 0.74 | 5.67 | 1741 | 800 | 2406 | 665 | 1060 | 2075 | S10-500/35 | 500 | 1.3 | 0.87 | 6.93 | 2105 | 800 | 2450 | 760 | 1435 | 2445 | 820/820 | S10-630/35 | 630 | 1.25 | 1.04 | 8.28 | 2142 | 855 | 2355 | 795 | 1465 | 2705 | S10-800/35 | 800 | Yd11 | 3.15 | 1.05 | 1.25 | 9.9 | 1774 | 855 | 2340 | 1048 | 1823 | 3486 | S10-1000/35 | 1000 |
| 1 | 1.49 | 12.15 | 2570 | 1115 | 2555 | 1285 | 2155 | 4245 | S10-1250/35 | 1250 | 6.3 | 0.9 | 1.76 | 14.67 | 2530 | 1230 | 2475 | 1227 | 2460 | 4740 | S10-1600/35 | 1600 |
| 0.85 | 2.13 | 17.55 | 2540 | 1240 | 2670 | 1310 | 2860 | 5330 | S10-2000/35 | 2000 | 10 | 0.75 | 2.61 | 19.35 | 2060 | 1550 | 2700 | 1410 | 3330 | 6390 | 1070/1070 | S10-2500/35 | 2500 |
| 0.75 | 3.15 | 20.7 | 2410 | 2420 | 2750 | 1640 | 3820 | 7150 | S10-3150/35 | 3150 | 35±5% |
| 0.7 | 3.87 | 24.3 | 7 | 2715 | 2435 | 2790 | 1835 | 4410 | 9060 | S10-4000/35 | 4000 | 38. 5±5% |
| 0.7 | 4.64 | 28.8 | 2835 | 2450 | 2850 | 2150 | 5250 | 10150 | S10-5000/35 | 5000 |
| 0.6 | 5.49 | 33.03 | 2850 | 2720 | 2950 | 2220 | 5595 | 11890 | S10-6300/35 | 6300 |
| 0.6 | 6.57 | 36.9 | 3050 | 2860 | 3025 | 2490 | 7025 | 14300 | 1475/1070 | S10-8000/35 | 8000 | Ynd11 | 35 | 3.15 | 0.55 | 9 | 40.5 | 7.5 | 3250 | 2900 | 3160 | 2940 | 8780 | 15400 | 1475/1070 | S10-10000/35 | 10000 | ±2×2.5% | 3.3 | 0.55 | 10.62 | 47.4 | 3350 | 2900 | 3100 | 2600 | 9750 | 19100 | 1475/1475 | S10-12500/35 | 12500 | 6.3 | 0.5 | 12.6 | 56.7 | 3350 | 3040 | 3450 | 3430 | 12150 | 26300 | S10-16000/35 | 16000 | 38 | 6.6 | 0.5 | 15.3 | 69.3 | 8 | 3750 | 3310 | 3820 | 5500 | 16000 | 28420 | S10-20000/35 | 20000 | ±2×2.5% | 10.5 | 0.5 | 18.09 | 83.7 | 3850 | 3500 | 3950 | 6440 | 17755 | 39100 | S9-25000/35 | 25000 | 11 | 0.4 | 21.51 | 99 | 4200 | 3900 | 3980 | 6800 | 23560 | 48600 | S10-31500/35 | 31500 |
| 0.4 | 25.65 | 118.8 | 4600 | 4210 | 4050 | 8900 | 29800 |
|
三、變壓器運行條件
海拔高度：≤1000m
環境溫度
最高氣溫：+40℃
最高月平均溫度：+30℃
最高年平均溫度：+20℃
最低溫度：-25°C
電源要求：近似正弦波，三相大致對稱。
安裝場所：戶內或戶外環境無明顯污穢。
注：在特殊條件下使用的變壓器須在產品定貨時候說明。
若您希望獲得進一步的了解，如S11系列35KV級雙繞組無勵磁調壓變壓器價格、S11系列35KV級雙繞組無勵磁調壓變壓器規格型號、S11系列35KV級雙繞組無勵磁調壓變壓器安裝標準等信息，歡迎您隨時聯系油浸式電力變壓器專業廠家
干式變壓器是一種重要的電力設備，它的線路是比較復雜的，而且是交錯連接，在進行連接的過程中要注意常見的接線的主要的方法。干式變壓器接線是干式變壓器重要的操作方式，對于干式變壓器在進行接線的時候要注意的問題也是比較多的，今天我們主要給大家介紹一下干式變壓器主要的接線的步驟和相關的方法吧：
干式變壓器220變12v接線法 一 輸出端就接0、12V兩根線，不過那是交流電，還需要經過整流、濾波才能分出正負極與放大器上的正負電源相接。一般交流12V經整流濾波后的電壓至少在15V左右，要注意放大器要求的電壓是多大，高1-2V沒問題的，過高就會將功放燒的 二用萬用表測量2根線的阻值，高阻值的2根線接220V，低阻值的接12V。另外大多數此類干式變壓器，電源側就一組端子，低壓側有36V24V12V幾組出線。可以接電源后，低壓側用萬用表測量指示電壓為12V接線端子接線即可。 三 輸出端就接0、12V兩根線，不過那是交流電，還需要經過整流、濾波才能分出正負極與放大器上的正負電源相接。一般交流12V經整流濾波后的電壓至少在15V左右，要注意放大器要求的電壓是多大，高1-2V沒問題的，過高就會將功放燒的。 12V交流不能接至低音炮音響，低音炮是直流負載，要加一個橋式整流和一個濾波電容。 四 用12V干式變壓器給LED供電無需分正負極，因其為交流電，是由兩個半波組成，總有一個半波能通過LED。 干式變壓器的接線的方法和接線的步驟就是以上給大家介紹的，可見干式變壓器的接線的原理是比較復雜的，因此的話建議大家要注意干式變壓器接線的正確地操作，使得干式變壓器安全和穩定的運行，這樣干式變壓器才會提高效率。
|
