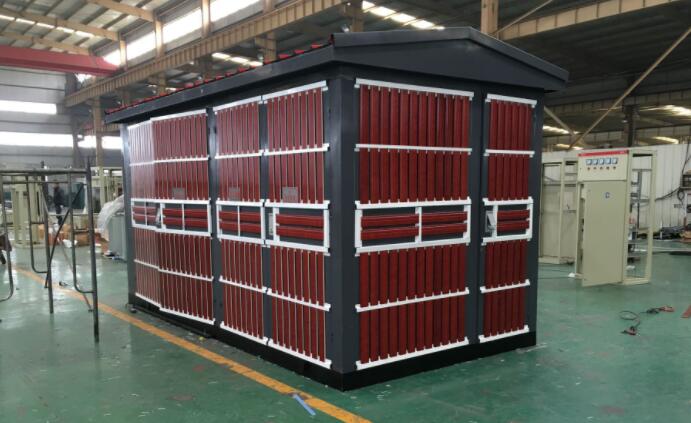

s9、S10、35KV級低損耗電力變壓器說明 S9、S10、35KV級低損耗電力變壓器是三相油浸式R型、階梯型卷鐵心配電變壓器。階梯型三柱內外框卷制結構，均在最外層點焊不綁扎。鐵心材料選用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷軋硅鋼片，實際生產中使用的鐵心材料不低于圖樣要求。鐵心為無接縫連續卷制而成。R型鐵心片寬保證鐵心截面為圓形，階梯型鐵心為多級片寬卷制而成。鐵心卷鐵成型后進行真空退火，消除了應力，降低了損耗。 S9、S10、35KV級低損耗電力變壓器采用全密封波紋油箱結構，變壓器油和周圍空氣不接觸，因此變壓器油不會吸收外界水分，從而不會降低絕緣強度；另外因氧氣無法進入油箱，從而避免了絕緣材料的老化，提高了該產品的使用壽命，同時也提高了社會效益。 技術特點 節能：35KV級比GB/T6451空載損耗平均降低30%,負載損耗平均降低25%,運行費用平均下降20%. 使用壽命長：變壓器油箱采用全密封結構，油箱與箱沿可用螺栓聯接或焊死，變壓器油不與空氣接觸延長了使用壽命。 運行可靠性高：油箱密封有關零部件進行改進，增加了可靠性，提高工藝水平以保證密封的可靠性。 占地面積�。篠9-M、S11-M系列變壓器油箱采用波紋板式散熱器，當油溫變化時波紋板熱脹冷縮可取代儲油柜的作用，波紋板式油箱外形美觀，占地面積小。 以上數據如更改恕不另行通知，以產品出廠數據為準。 歐式變壓器體積較大，負荷能力與供電可靠性都比美式強，在我國一般用的都是歐式箱變。箱式變壓器并不只是變壓器，它相當于一個小型變電站，屬于配電站，直接向用戶提供電源。包括高壓室，變壓器室，低壓室；高壓室就是電源側，一般是35千伏或者10千伏進線，包括高壓母排（High voltage busbar）、斷路器或者熔斷器、電壓互感器、避雷器等，變壓室里都是變壓器，是箱變的主要設備，低壓室里面有低壓母排（Low voltage busbar）、低壓斷路器、計量裝置、避雷器等，從低壓母排上引出線路對用戶供電。 意事項 1.搖測絕緣電阻必須兩人進行。 2.在未對變壓器進行充放電前，嚴禁觸摸。 3.防止向變壓器反送電及變壓器向運行中的母排送電。 4.保養人應穿絕緣鞋，戴絕緣手套進行操作。 5.嚴禁誤合閘。 以上數據如更改恕不另行通知，以產品出廠數據為準。 美式變壓器適用于商業中心，工業園區、居民小區、街道、機場、碼頭、羊站、地鐵茂城市人口密集區，而且深人負荷中心，進行環網與雙向供電，一次安裝即可實現送電。 使用條件 1.周圍空氣溫度：-25℃-+50℃；最高日平均氣溫+30℃；最高月平均氣溫+20℃。 2.海拔：1000m. 3.風壓：不大于700Pa（相當與35m/s）。 4.濕度：日平均值不大于95%月平均值不大于90%. 5.地震水平加速度：不大于7°。 6.安裝地點傾度：不大于5°。 7.應考慮、日照、污穢、凝露及自然腐蝕的影響。 8.安裝地點無劇烈震動。周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣等明顯污染。 特點 1.全絕緣、全密封結構、可免維護、安裝方便。 2.體積小，占地面積少，美化城市環境。 3.低損耗，低噪音，低溫升，超銘牌容量負載能力大，抗突發短路能力強，性能優越。 4.采用高品質鋼板。制作配電柜，極大地提高了產品的防腐能力。 以上數據如更改恕不另行通知，以產品出廠數據為準。
|
