>技術支持：
我公司多年來采用優質材料和先進的工藝技術專業生產1KVA--3000KVA之間，SD/SG(YSD)系列單相、三相干式機械設備專用變壓器，產品參照西門子公司同類產品最新研制開發，產品符合VDE0550、IEC439、JB5555、GB5226國際、國家標準。 SG系列三相干式變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用（380V進→220V出、380V進→任何電壓輸出、220V進→任何電壓輸出）規格1KVA～1000KVA之間，SG、DG系列干式隔離變壓器廣泛適用于交流50～60HZ，輸入、輸出電壓不超過500V的各種三相供電場合。廣泛適用于交流50、60HZ，輸入、輸出電壓不超過500V的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
>英施丹產品特性優點： 概述（低損耗型三相干式安全隔離變壓器H級180℃絕緣等級）： 變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。
>變壓器材料配置說明： ①鐵芯 采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。 ②線材 采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。 ③絕緣材料 采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。 ④絕緣材料接線端子排 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。 ⑤鐵腳 主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。 |
>產品使用條件： | 1適用海拔高度：≤5000m
2環境溫度：-15℃～+45℃
3相對濕度：≤90%
4安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。 |
>產品技術參數：
英施丹隔離變壓器系列 | 相數 | 單相 | 三相 | 容量 | 0.1KVA-300KVA | 1KVA-3000KVA | 輸入電壓 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V | 輸出電壓 | 根據用戶需求訂制各種電壓 | 輸出電壓準確性 | ±1% | 電壓變動率 | ≤1.5% | 輸出波形失真度 | 無失真（與輸入波形比較） | 絕緣等級及IP等級 | F級、H級、HC級可供選擇（常規為H級） IP等級：IP00、IP20 等等 | 工作效率 | ≥98% | 適用頻率 | 50/60Hz | 聯接方式 | Y/△任益組合 | 過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） | 噪聲 | ≤35dB（一公尺內） | 溫升 | ≤60℃ | 絕緣電阻 | ≥150MΩ | 抗電強度 | 3000VAC/1min | 設計壽命 | 30年 | 工作環境 | 溫度：-20～+45℃濕度：≤95%RH不結露 | 工作場所 | 無腐蝕性氣體及導電粉塵 | 安規標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 | 冷卻方式 | 干式風冷 | 備貨情況 | 1~300KVA標準機型均備有現貨，所有規格均以標準化生產。 |
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。 2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。 3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。 4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。 5、高效率設計，達98%以上。 6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。

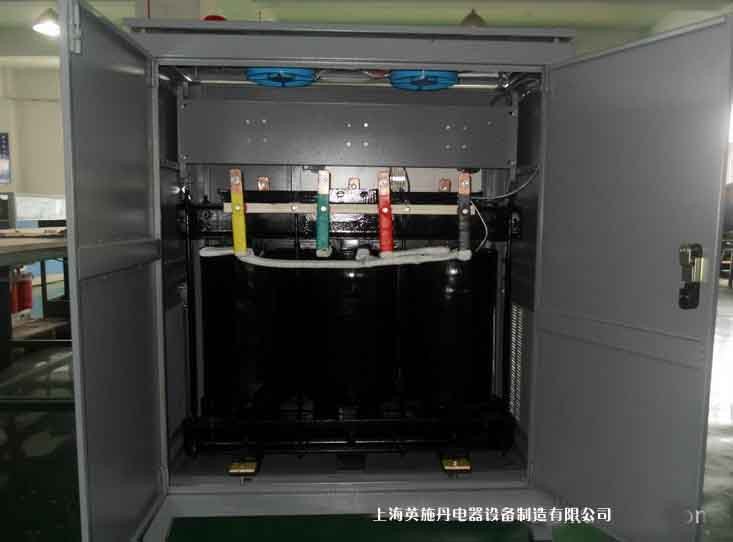

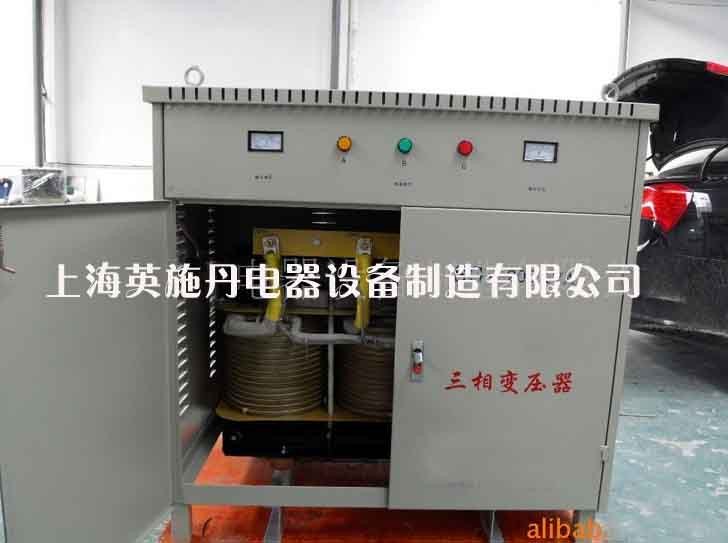

7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動
>產品使用范圍： 英施丹隔離變壓器分單相（DG）與三相(SG)系列，主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾（多采用D/Y、D/Yn △/Yo或Yo/ △連接 ）要求的場合等，用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。
英施丹SG系列三相干式變壓器（380V變壓器）主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。
★型號含義
>產品隔離變壓器作用：
1、電氣安全隔離
2、有濾波抗干擾功能
3、能有效地抑制從電源線引人的高次諧波和雷擊電磁脈沖對本系統產生的干擾
4、 能有效地抑制由本系統電子設備發出的高次諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾
5、能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯
6、能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀
7、隔離變壓器之所以在施工中被大量應用，其主要是因為隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。所以比較安全。隔離變壓器常用在有電子管和工作電壓高的電子儀器上，如電子管擴音機，示波器等，也可用于維修電源.
8 、克服中心點漂移，改善供電不平衡
9、 防浪涌沖擊及濾波功能■技術參數

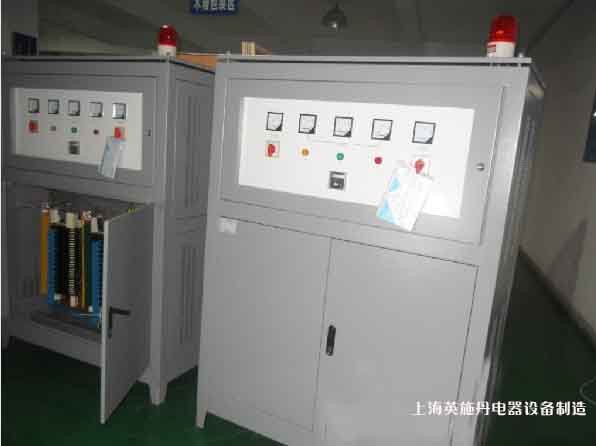

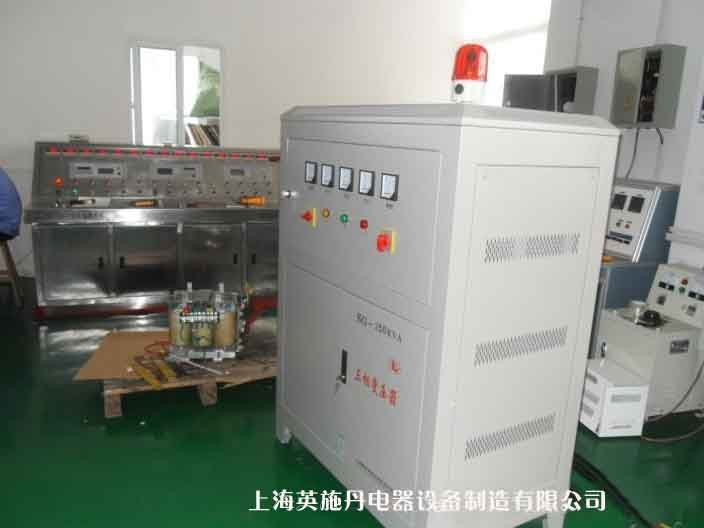

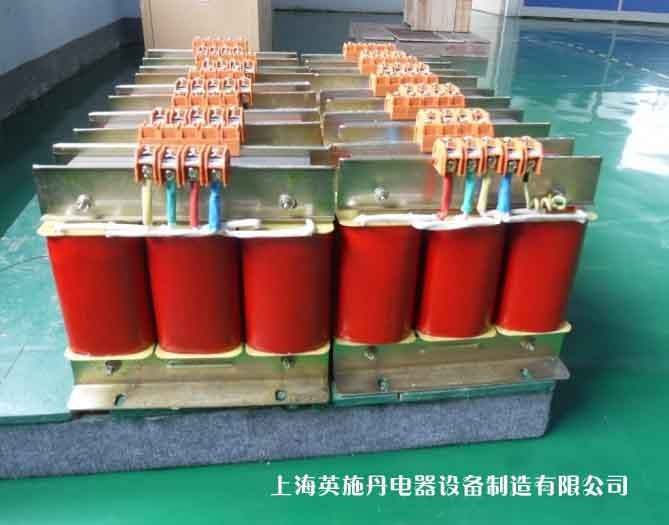

>產品示意圖：
>產品聯接組別：
|
英施丹隔離變壓器在交流電源輸出端的特點:
1、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染,起到凈化電網的作用。2、 在隔離變壓器輸入端采樣使得非線性負載電流的畸變不影響取樣的準確性,得到能反應實際情況的控制信號。3、 負載不平衡,也不影響穩壓電源的正常工作。
上海英施丹電器有限公司
隔離變壓器在交流電源輸出端的特點:
1、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。2、 在隔離變壓器輸入端采樣使得非線性負載電流的畸變不影響取樣的準確性,得到能反應實際情況的控制信號。3、 負載不平衡,也不影響穩壓電源的正常工作。
六、漏電保護器
電氣線路或電氣設備發生單相接地短路故障時會產生剩余電流,利用這種剩余電流來切斷故障線路或設備電源的保護電器稱之為剩余電流動作保護器即通常所稱的漏電保護器。由于漏電保護器動作靈敏、切斷電源時間短,因此正確選用、安裝與使用漏電保護器具有重要作用。
1.漏電保護式
電流型RCD保護方式,通常有下列四種。
(1)全網總保護。是指在低壓電網電源處裝設保護器,總保護有三種方式:
①保護器安裝在電源中性點接地線上。
②保護器安裝在總電源線上。
③保護器安裝在各條引出干線上。
通常,對供電范圍較大或有重要用戶的低電電網,采用保護安裝在各條引出干線上的總保護方式。
(2)對于移動式電力設備,臨時用電設備和用電的家庭,應安裝末級保護。
(3)較大低壓電網的多級保護。隨著用電的不斷增長,較大低壓電網單單采用總保護或末級保護方式，已不能滿足對低壓電網供電可靠性和安全用電的需要,因此,較大電網實行多級保護是電氣化事業發展的必然要求,圖3- -11所示為三級保護方式的配置圖。
上海英施丹電器有限公司
(4)對于保護器動作切斷電源會造成事故或重大經濟損失的用戶,其低壓電網的漏電保護可由用戶申請,經供電企業批準,而采取漏電報警方式。此類單位應有固定值班人員,及時處理報警故障,并應加強絕緣監督,減少接地故障。
|
