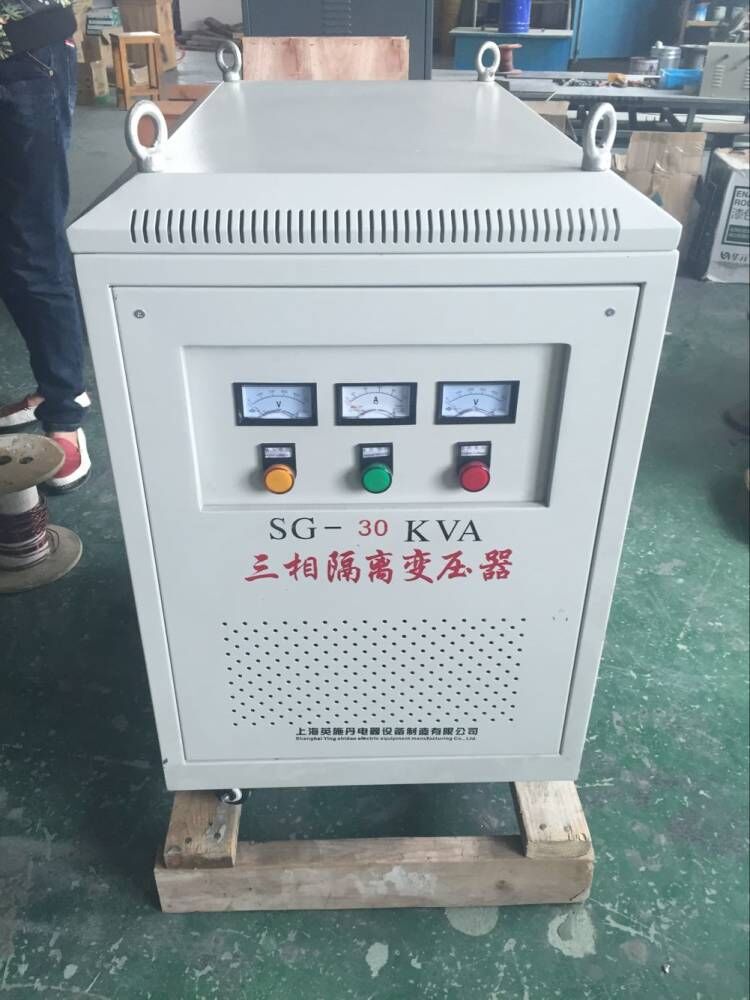

我們所說的隔離變壓器，是指輸入繞組與輸出繞組帶電氣隔離的變壓器，被用來避免偶然同時觸及帶電體和大地所帶來的危險，變壓器的隔離是隔離原副邊繞線圈各自的電流。早期被歐洲國家用在電力行業，廣泛用于電子工業或工礦企業、機床和機械設備中一般電路的控制電源、安全照明及指示燈的電源。那么隔離變壓器的作用是什么，設備中為什么要用隔離變壓器，下面我們就來詳細的了解一下隔離變壓器的作用是什么，一起來學習吧! 隔離變壓器的作用是什么 隔離變壓器的作用是什么，隔離變壓器最大的用途并不是這樣，在工業現場如果有大功率感性負載運行，會導致電壓電流的相位差變大，功率因數變低，甚至能把電站拖垮。隔離變壓器的作用是什么，解決方法有兩個：一是如果感性負載功率不是太大，100KW以內，可以加一隔離變壓器，經隔離變壓器之后，電網的相位差沒有變化;二是如果感性負載功率足夠大，比如大型化工企業擁有眾多的大功率壓縮機，相位差會非常的大，此時只要在系統中并聯一臺中等規模同步電機即可解決問題。隔離變壓器的作用是什么，大家了解了嗎? 為什么要用隔離變壓器 為什么要用隔離變壓器?首先要先了解我國的供電系統，我國的供電系統在供給低壓用戶時，一般采取三相四線制，中性線接地，就是到居民家的電線，一根是相線(火線),另一根是零線，它是和大地同地位，當人體由于觸及熱底板時,就會使電流通過人體，和大地構成回路，造成觸電危害。如果使用隔離變壓器，會安全些，因?yàn)槌跫壓痛渭壥峭ㄟ^磁場交換能量，沒有物理上的硬連接，就算人體觸及帶電的物品，也會因?yàn)槿梭w和大地同地位，而使帶電部位的電位為低電位，不會引起觸電危害。 使用隔離變壓器的主要好處 一.安全。交流電市電(220V單相)零線和大地相連，火線與大地之間有220V的交流電壓。人站在大地上，因此與零線等電位，如果人接觸了火線，就會觸電。隔離變壓器的次級不與大地相連，它的輸出是“浮地”的，人接觸隔離變壓器次級的任意一條線時，由于無法構成電流回路，也就不會觸電,所以比較安全。對于三相四線制的動力線，也是同樣道理。但是要注意的是，如果同時接觸次級的兩跟線，那么一定會觸電。所以隔離變壓器并不能保證絕對安全，還是要時刻遵守安全規范 1、抗干擾作用：如通過Y/△接線的隔離變壓器后，能夠阻止一部分諧波的傳輸; 2、阻抗變換作用：增加系統阻抗，使保護裝置等容易配合; 3、穩定系統電壓的作用：如啟動大負荷設備時，減少對系統電壓的影響; 。
二.防止電力電子器件對電網的污染。變壓器對高頻諧波有較大的衰減作用，因此可以避免電力電子設備對電網造成污染。當然反過來也成立，電網的噪聲也會被隔離變壓器隔離，避免對二次側用電設備造成干擾。 隨著電力系統的不斷發展，變壓器作為電力系統中的關鍵設備起著日益重要的作用，它的安全運行直接關系到整個電力系統的可靠運行。 上海英施丹電器

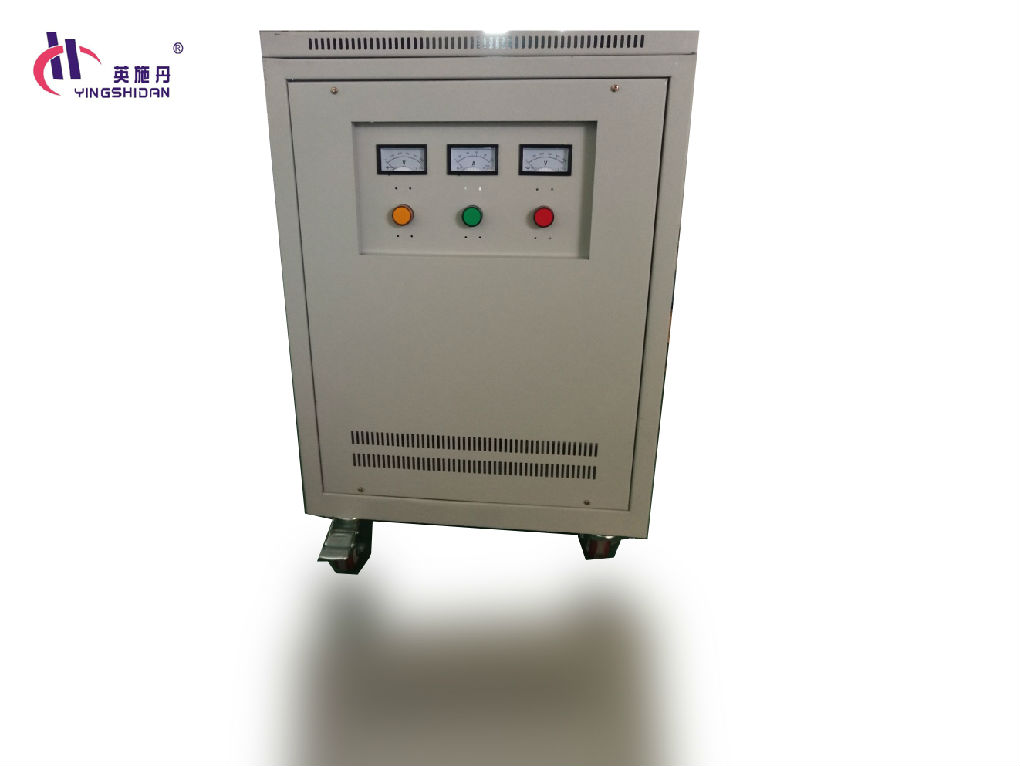

隔離變壓器在交流電源輸出端的特點:
1、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。2、 在隔離變壓器輸入端采樣使得非線性負載電流的畸變不影響取樣的準確性,得到能反應實際情況的控制信號。3、 負載不平衡,也不影響穩壓電源的正常工作。
六、漏電保護器
電氣線路或電氣設備發生單相接地短路故障時會產生剩余電流,利用這種剩余電流來切斷故障線路或設備電源的保護電器稱之為剩余電流動作保護器即通常所稱的漏電保護器。由于漏電保護器動作靈敏、切斷電源時間短,因此正確選用、安裝與使用漏電保護器具有重要作用。
1.漏電保護式
電流型RCD保護方式,通常有下列四種。
(1)全網總保護。是指在低壓電網電源處裝設保護器,總保護有三種方式:
①保護器安裝在電源中性點接地線上。
②保護器安裝在總電源線上。
③保護器安裝在各條引出干線上。
通常,對供電范圍較大或有重要用戶的低電電網,采用保護安裝在各條引出干線上的總保護方式。
(2)對于移動式電力設備,臨時用電設備和用電的家庭,應安裝末級保護。
(3)較大低壓電網的多級保護。隨著用電的不斷增長,較大低壓電網單單采用總保護或末級保護方式，已不能滿足對低壓電網供電可靠性和安全用電的需要,因此,較大電網實行多級保護是電氣化事業發展的必然要求,圖3- -11所示為三級保護方式的配置圖。
上海英施丹電器
(4)對于保護器動作切斷電源會造成事故或重大經濟損失的用戶,其低壓電網的漏電保護可由用戶申請,經供電企業批準,而采取漏電報警方式。此類單位應有固定值班人員,及時處理報警故障,并應加強絕緣監督,減少接地故障。
|
