隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器。由于次級不和地相連。次級任一根線與地之間沒有電位差。使用安全。常用作維修電源。 隔離變壓器不全是1：1變壓器。在空調中也是使用的。 一般變壓器原、副繞組之間雖也有隔離電路的作用，但在頻率較高的情況下，兩繞組之間的電容仍會使兩側電路之間出現靜電干擾。為避免這種干擾，隔離變壓器的原、副繞組一般分置于不同的心柱上控制變壓器和電子管設備的電源也是隔離變壓器。如電子管擴音機，電子管收音機和示波器和車床控制變壓器等電源都是隔離變壓器。如為了安全維修彩電常用1比1的隔離變壓器。隔離變壓器是使用比較多的，
2、負載損耗是變壓器輸出端接電器使用時，變壓器本身產生的損耗，當電流為額定值時的輸入功率，其主要是銅損，所以與使用銅線的材質，截面積和繞組的制作工藝有直接關系。用銅線合理化繞組結構，可以大大降低銅損。
，以減小兩者之間的電容；也有采用原、副繞組同心放置的，但在繞組之間加置靜電屏蔽，以獲得高的抗干擾性。 靜電屏蔽就是在原、副繞組之間設置一片不閉合的銅片或非磁性導電紙，稱為屏蔽層。銅片或非磁性導電紙用導線連接于外殼。有時為了取得更好的屏蔽效果，在整個變壓器，還罩一個屏蔽外殼。對繞組的引出線端子也加屏蔽，以防止其他外來的電磁干擾。這樣可使原、副繞組之間主要只剩磁的耦合，而其間的等值分布電容可小于0.01pF，從而大大減小...
什么是隔離變壓器 隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，隔離變壓器不全是1：1變壓器。控制變壓器和電子管設備的電源也是隔離變壓器。如電子管擴音機，電子管收音機和示波器和車床控制變壓器等電源都是隔離變壓器。如為了安全維修彩電常用1比1的隔離變壓器。隔離變壓器是使用比較多的，在空調中也是使用的。 一般變壓器原、副繞組之間雖也有隔離電路的作用，但在頻率較高的情況下，兩繞組之間的電容仍會使兩側電路之間出現靜電干擾。為避免這種干擾，隔離變壓器的原、副繞組一般分置于不同的心柱上，以減小兩者之間的電容；變壓器的隔離是隔離原副邊繞線圈各自的電流。早期為歐洲國家用在電力行業，廣泛用于電子工業或工礦企業、機床和機械設備中一般電路的控制電源、安全照明及指示燈的電源。 一次側、二次側繞組間有較高絕緣強度以隔離不同電位抑制共模干擾的專用變壓器。隔離變壓器的變比通常是1：1。 隔離變壓器工作原理 隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器。由于次級不和地相連。次級任一根線與地之間沒有電位差。使用安全。常用作維修電源。
相隔離變壓器
應該具備以下參數功能才能達到***國際標準，才能真正有效的給各種設備伺服隔離，精準性 ：
工作效率 >98%
波形失真 無附加波形失真
過載保護 二倍額定電流可維持一分鐘
執行標準 產品符合IEC439、GB5226等國際、***標準
絕緣電阻 >150M
絕緣等級 B級、F級、H級
接線方式 Y，yn0、Y，d11、D，yn11等
電氣強度 工頻正弦波電壓3000v歷時一分鐘無擊穿
頻 率 50-60HZ
冷卻方式 自冷式/風冷式
鐵心形式 EI/ 芯式
防潮方式 開放式,封閉式
環境溫度 -15°C~+45°
海拔高度 ≤1000m
相對濕度 <90%

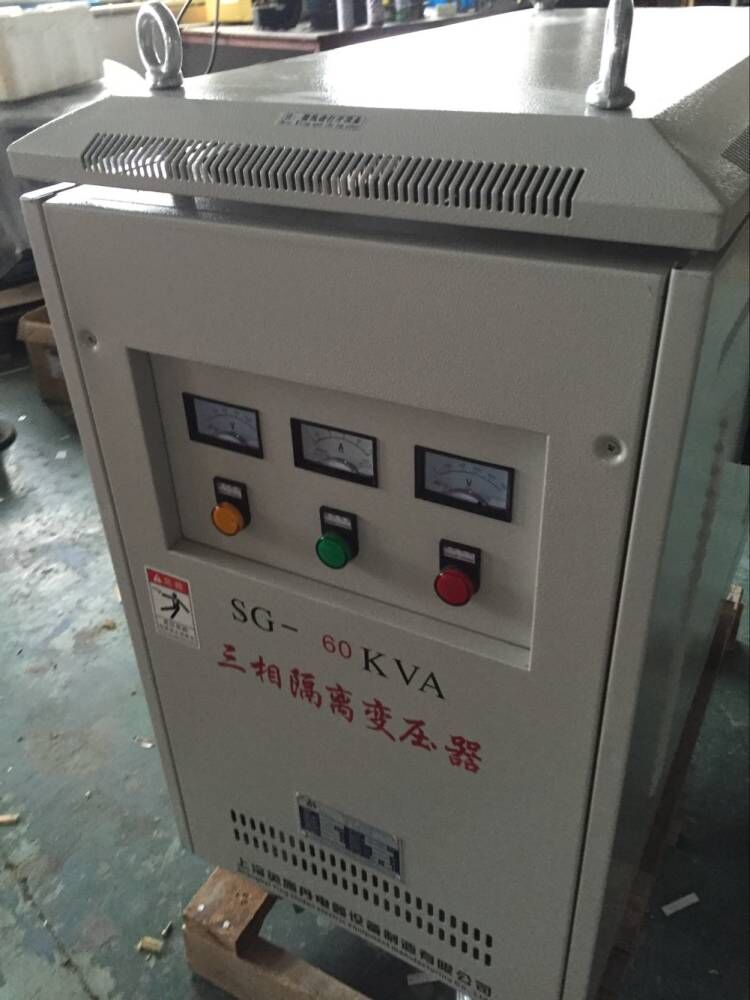

SG系列三相干式隔離變壓器結構特征：
概述（低損耗型三相干式安全隔離變壓器H級180℃絕緣等級）：
變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用***的制作工藝，有
進口和***真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單
相、三相或多路輸入和輸出等多種規格。
①鐵芯
采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用***之材料，使變壓器性能設計達到***。（
常規材料為全新優質硅鋼片）。
②線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。
③絕緣材料
采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
④絕緣材料接線端子排
小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。
⑤鐵腳
主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（***白）、表面陽極處理（黑色）等環保電鍍可供選擇。
SG 系列三相干式變壓器的鐵心采用優質冷軋硅鋼片疊制而成，根據絕緣等級的不同，整體浸漬不同絕緣等級的絕緣漆，能有效降低變壓器噪聲，減少鹽霧，霉菌等對變 壓
器的影響。根據防護等級的不同，變壓器箱體由優質鋼板制成，結構上既充分考慮空氣流通，又能有效地起到防護作用，變壓器接線電纜也很方便連接，設計充滿 人性
化�？筛鶕�(jù)用戶要求安裝電壓電流表、電源指示燈、塑殼斷路器等。
SG系列三相干式隔離變壓器特點:
用隔離變壓器建立新的中線-接地就可解除電網***模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦 合的高
頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干 擾將無效果。本
公司為客戶設計生產高質量的隔離變壓器。
SG系列三相干式變壓器的特性優點：
l 高度隔離
2 N-G性能良好
3 高度共模干擾***
4 將△轉換為Y或Y至△
以上參數標準達國際出口標準。
隔離變壓器是變壓器中的一種類型，有很多人對隔離變壓器可能不太了解。當電子設備如電子儀表及工業控制計算機等如果直接在市電電網中，就會受到接在市電電網中的一些大功率電力電子裝置中晶閘管的快速導通與截止以及各種大型設備的起、停造成的脈沖干擾。就需要選用隔離變壓器。 電源隔離變壓器有良好的絕緣性，所以在家用等產品中，為了降低成本、減小體積都直接用市電220v的電源進行整流，然后通過開關穩壓電源給彩色電視機供電。這樣就使220v電源的一根線直接與彩色電視機底板連通，即平時俗你的熱底板。在維修彩色電視機時為防止不小心碰上 熱底板而觸電，可以選用電源隔離變壓器。但需注意的是使用電源隔離變壓器時，應注意隔離變壓器的功率要大于負載電器的功率。 這就是隔離變壓器選用的一些原則 隔離變壓器選型隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體變壓器的隔離是隔離原副邊繞線圈各自的電流。那么隔離變壓器如何選型呢？ 我們都知道隔離變壓器有兩種，一種是干擾隔離變壓器；另一種是電源隔離變壓器，它們的相同點都是：一次和二次繞組圈數比都為1。 那么在什么情況下選擇干擾變壓器呢？
