單相機床控制變壓器bk200va350va630va800VA380/220
®注:公司產品一律實行國家三包政策,產品凡是在公司保修期內發生任何質量問題可免費退換。ǹ蛻籼厥庖蟪猓蛻艨煞判倪x購、安全使用。!
產品可定做(含電壓)。

產品簡介 Product introduction

    BK/JBK系列單相隔離變壓器是利用電磁感應原理,并參照最新數控伺服系統參數開發而來。本產品經過賽歐電氣多年來吸收國內外同類產品的優點,不斷改進和完善。采用先進工藝和嚴謹設計進行制造,并優選國外先進的接線端子,具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點,是一種理想的變壓電源。適用于50~60Hz,額定電源電壓不超過1000V的交流電路中,作為機床和機械設備的控制電源,工作照明及信號燈電源;也可作為小型動力電源作用

主要技術特征 .jbk。bk單相變壓器

1,輸入電壓;額定電壓   10%

2,輸出電壓;額定電壓+5%(容載)

3,效率;≥95%

4,波形失真;無附加波形失真

5,功能;具有輸入電壓,輸出電壓,電流等指示

6,保護;具有過流保護

7,可長期連續長期無人值守工作

8,絕緣電阻;≥50MΩ

9;電氣強度;工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象

10;過載能力;二倍的額定電流,維持一分鐘。


◆ 單相隔離變壓器的作用 The function of single phase isolation transformer

    單相隔離變壓器的主要作用是:使一次側與二次側的電氣完全絕緣,也使該回路隔離。另外,利用其鐵芯的高頻損耗大的特點,從而抑制高頻雜波傳入控制回路。用隔離變壓器使二次對地懸浮,只能用在供電范圍較小、線路較短的場合。此時,系統的二次側不存在對地的電壓!起到隔離危險電壓的作用。

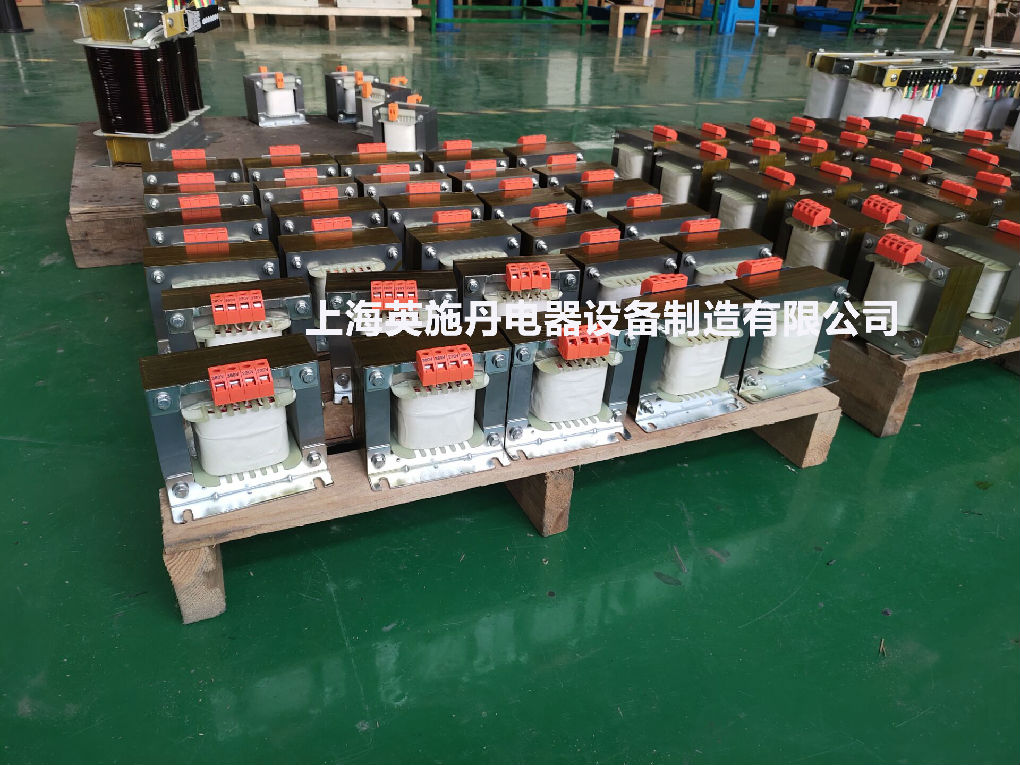

◆BK/JBK系列產品 Serial products

      BK JBK3 JBK5

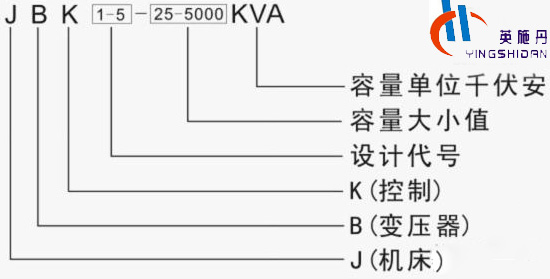

◆產品型號及其含交 Model and meaning

BK單相隔離變壓器

◆工作原理圖 Principle of work chart

BK單相隔離變壓器

◆ 安裝條件 Installment environment

1、海拔高度不超過2500m;
2、環境空氣溫度:最高不超過40℃,最低不低于-25℃;
3、空氣相對濕度:最濕月的平均最大相對濕度為90%;
4、無劇烈震動和沖動的地方;
5、在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電粉塵的地方。
6、不受雨雪侵襲的場所。
7、電源電壓波形近似于正弦波。

◆ 結構特點 Structural feature

    本變壓器符合JB/T9646及相關標準。BK型鐵芯為殼式鐵芯由硅鋼片沖、剪切、迭積而成。

BK、JBK系列線圈為多層園筒式繞組,初、次級線圈分開繞制。通常除初級繞組外一般次級繞組有二種。一種是"照明繞組"供局部照明燈所需電源電壓;另一種是"控制繞組"用來供給機床控制電器所需電源電壓。同一變壓器如有"控制"及"照明"二個繞組時,則二繞組是分開繞制的獨立繞組。照明繞組的一端是接地的,有的還用抽分接頭的方式在次級"控制繞組"中抽出6.3V電壓供給信號指示燈使用。

◆ 注意事項 Attention
1、購買前,先估算好您所用的電器總?cè)萘,并選用有相當容量的變壓器,確保瞬時起動時不燒壞變壓器。
2、當您使用多繞組(多路輸出電壓)的變壓器時,要明各分繞組的容量分配,并保留余量,以免變壓器因超載損壞。
3、安裝前,應仔細核對銘牌所列各項數據是否符合您的要求,確認無誤后,方可安裝使用。
4、通電工作后,變壓器鐵心和線圈將發熱(但溫升不超過80℃)屬正常現象,若溫升超過80℃,甚至冒煙,則應切斷電源開關,重新檢查您所用的電器容量。
5、在運輸中,應盡可能避免碰撞,切勿受潮,使用時,請注意維護,以保護變壓器使用壽命。

◆ 訂貨須知 Order the notice

訂貨時必須提出下列各項

  1.相數(單相還是三相)

   2.產品型號

   3.額定容量(功率)

   4.輸入和輸出電壓(初級、次級電壓)

   5.如果輸出多組,請備注明確的j容量分配表

    6.是否帶外箱

    7.有否特殊技術要求

◆ 產品參數表 Product parameter list

產品型號詳見產品匯總頁的外觀和選型指示
設備容量50VA-200KVA(1KVA≠1KW,1KVA≈0.8KW)
相數2∮2W
輸入電壓110V  200V  220V  240V  380V  415V  440V  460V  480V 660V(特列可定制)
輸出電壓6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V(特殊可定制)
使用效率≥98%
電壓變動率≤±1%(與輸入電壓標準值有關)
絕緣等級H級
耐壓強度3000V無聲穿(一分鐘)
噪音等級﹤60db(80CM水準距離測試)
冷卻方式  干式系列為自冷或風扇強制散熱;油式系列油浸自冷散熱;水冷系列回圈水散熱波形失真無失真(相對輸入波形)

◆ 尺寸參數表:Dimension parameter list

   單相隔離變壓器技術參數(BK/JBK系列)


設備名稱設備型號容  量輸入側(INPUT)輸出側(OUTPUT)外形尺寸mm安裝尺寸mm重量kg
(VA)(W)輸入
電壓
V
輸入電流
380V
380V
輸入
配線
mm2
輸出
電壓
V
22OV
輸出
電流
A
20OV
輸出
電流
A
(220V)
輸出
配線
mm2
(長*寬*高)(長*寬)
單相隔離變壓器BK-50VA5040380V








0.1 0.5220V

200V








0.2 0.2 0.590*80*9555*500.8
單相隔離變壓器BK-100VA100800.2 0.50.4 0.4 0.590*90*11070*651.8
單相隔離變壓器BK-160VA1601280.3 0.50.6 0.6 0.5120*110*11070*702.8
單相隔離變壓器BK-200VA2001600.4 0.50.7 0.8 0.5120*115*11070*753
單相隔離變壓器BK-250VA2502000.5 0.50.9 1.0 0.5130*130*14070*854
單相隔離變壓器BK-300VA3002400.6 0.51.1 1.2 0.5138*138*14085*804.5
單相隔離變壓器BK-400VA4003200.8 0.51.5 1.6 0.5138*138*14085*855
單相隔離變壓器BK-500VA5004001.1 0.51.8 2.0 0.5140*130*15090*905.3
單相隔離變壓器BK-600VA6004801.3 0.52.2 2.4 0.5140*140*15090*1006.2
單相隔離變壓器BK-750VA7506001.6 0.52.7 3.0 0.5150*140*15090*1157.3
單相隔離變壓器BK-800VA8006401.7 0.52.9 3.2 0.5150*140*15090*1157.8
單相隔離變壓器BK-1KVA10008002.1 0.53.6 4.0 0.5160*160*150110*1009.4
單相隔離變壓器BK-1.5KVA150012003.2 0.55.4 6.0 0.5180*160*165110*12011.8
單相隔離變壓器BK-2KVA200016004.2 0.57.3 8.0 1190*170*185130*14016.2
單相隔離變壓器BK-2.5KVA250020005.3 0.59.1 10.0 1190*170*185130*14017
單相隔離變壓器BK-3KVA300024006.3 0.510.9 12.0 1190*195*205130*15018.5
單相隔離變壓器BK-3.5KVA350028007.4 112.7 14.0 1.5190*195*205130*15019
單相隔離變壓器BK-4KVA400032008.4 114.5 16.0 2.5300*190*200160*13020
單相隔離變壓器BK-5KVA5000400010.5 118.2 20.0 2.5300*200*200160*14021.5
單相隔離變壓器BK-6KVA6000480012.6 1.521.8 24.0 4300*210*200160*15023
單相隔離變壓器BK-6.5KVA6500520013.7 1.523.6 26.0 4300*210*200160*15025
單相隔離變壓器BK-7KVA7000560014.7 2.525.4 28.0 4340*210*250180*14038.5
單相隔離變壓器BK-7.5KVA7500600015.8 2.527.2 30.0 4340*210*250180*14040
單相隔離變壓器BK-10KVA10000800021.0 2.536.3 40.0 6370*250*250225*16552
單相隔離變壓器BK-12KVA12000960025.2 443.6 48.0 10370*250*250225*18058

BKDG系列單相干式隔離變壓器是本廠在參照國際同類產品,結合我國國情的基礎上研制生產的新一代節能型電力變壓器,從100VA到1000KVA之間,符合IEC439、GB5226等國際、國家標準,繞組采用脫胎整列繞制方法;變壓器進行真空浸漆,使變壓器的絕緣等級達到F級或H級,產品性能達到國內外先進水平。變壓器系列單相,三相干式隔離變壓器廣泛適用于交流50Hz至60Hz,電壓1000V以下的電路中,廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置,照明工廠;工礦企業,車站,碼頭,機場等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等,均可根據用戶的要求進行精心的設計與制造。


+產品特點


在隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾,隔離變壓器將三線△接線轉換為四線Yo系統,加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音,雖然有屏蔽的隔離變壓器對各種N-G來的干擾(脈沖和高頻噪聲)能有效防止,但變壓器必須正確妥善接地,十分嚴格,否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。


+特性優點:


Ø高度隔離


Ø N-G性能良好


Ø高度共模干擾抑制


Ø將△轉換為Y或Y至△


Ø電壓抽頭容易轉換


Ø按用戶的特殊性能要求設計


+技術指標


1.輸入電壓:6V 12V 24V 36V 48V 72V 110V 220V 380V 1140V(可根據客戶定做電壓)


2.輸出電壓:380V,220V,127V,110V,80V,72V,48V,36V,24V,12V,6V(可根據客戶定做電壓)


3工作頻率:50Hz-60Hz


4效率:≥95%


5溫升:<60


6波形畸變:<0.1%


7高壓測試:2500V,1分鐘無擊穿


8絕緣電阻:繞阻對地絕緣電阻≥500M歐


初級對次級絕緣電阻≥500M歐


+使用條件


1適用海拔高度:≤5000m


2環境溫度:-15℃~+45℃


3相對濕度:≤90%


4安裝場所應無嚴重影響變壓器絕緣強度的氣體,蒸汽,化學性沉積,污垢,導電塵埃及無其他易爆易燃易腐蝕的物質。


5凡不符合上述使用條件的,應與我們協商確定。
