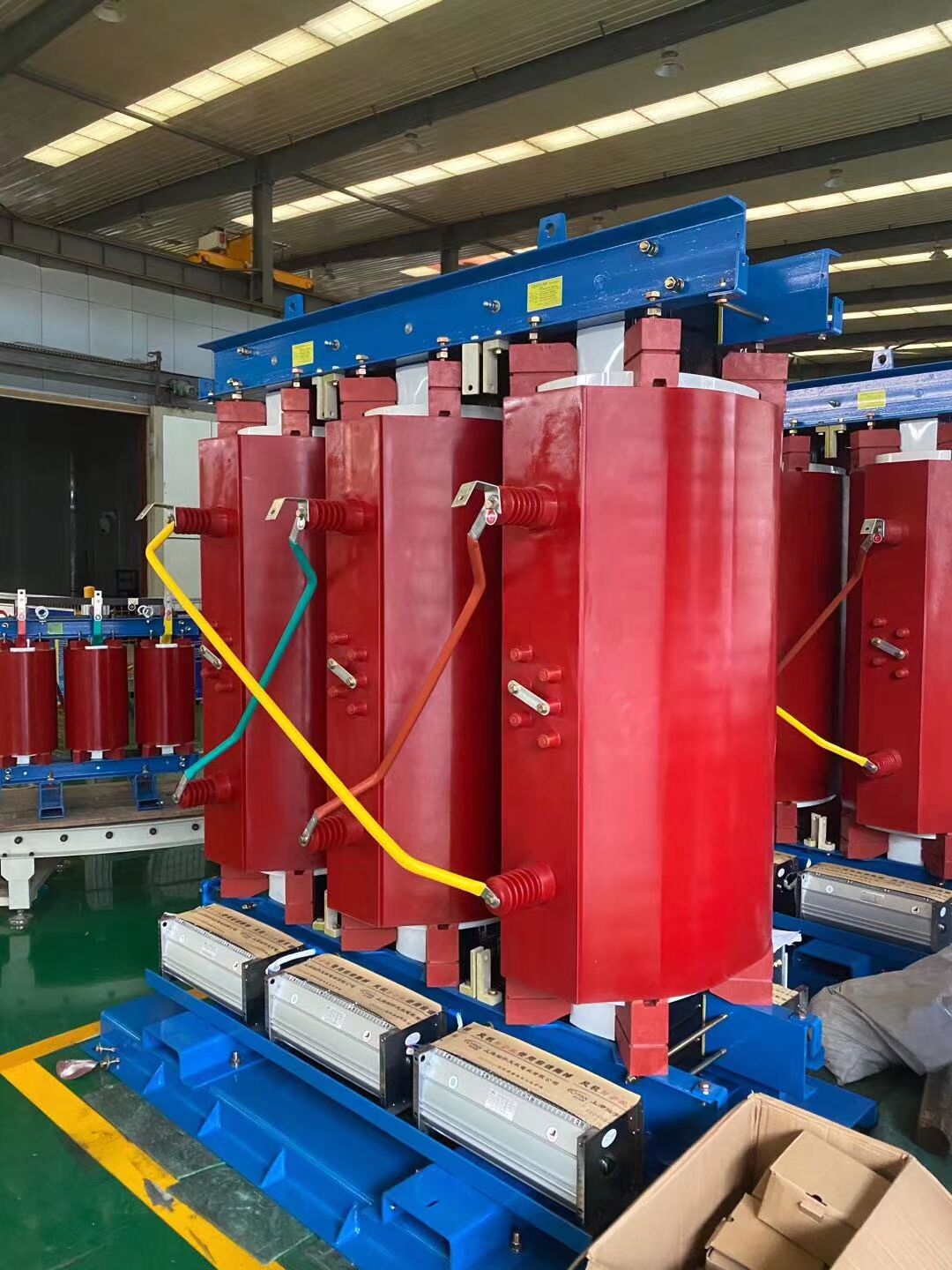

英施丹K13隔離變壓器
K系數是一一個通用的諧波發熱效應特殊度量,尤其適用于變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例，K 系數變壓器國家國際標準規格有K-4.,K-13,K-20,K-30 等等; K-13 是辦公室負荷和普通機房負荷的一個常用額定值，K 20趨向于專用計算機負荷(精密空調和精密電機)和電力質量敏感設備PDU (電力分配單元)K系數代表供電和用電網絡中諧波的惡劣程度，K系數越高，代表供電和用電網絡中諧波越惡劣，K=1代表供電和用電網絡中不含有任何諧波，全部為基波分量，UPS 系統和數據機房的供電和用電網絡為:13和20，K系數不隨負載率變化而變化，只和網絡諧波頻譜有關。。
K系數隔離變壓器,主要用于交流50- -60Hz, 電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
常規的使用條件:
工作環境溫度: -15~+50°C;
工作環境濕度: 20~90%RH ;
工作環境大氣.壓力: 860 hPa ~ 1060 hPa;
儲藏/運輸溫度: -20°C ~ +55°C。
主要技術特征:
額定容量: 0.5kVA ~ 1000kVA;
輸入電壓:額定電壓+10%;
輸出電壓:額定電壓+5% (容載) ;
聯接方式: o/Y (或其它) ;
頻率: 50Hz/60Hz;
絕緣電阻: 250MQ;
絕緣等級: H級;
噪
音: <55dB (A 計權);
溫
升:≤80K;
阻抗壓降:≤4%;
結構:干式自然風冷;
抗干擾方式:雙屏蔽接地;
波形失真:無附加波形失真;
電氣強度:工頻正弦電壓3000V歷時一分鐘無擊穿及閃絡現象;
..... 英施丹品牌技術部提供
 絕緣電阻(輸入、輸出對地) :測試電壓至少1000VDC，絕緣電阻大于2M2;功能:具有輸入電壓、輸出電壓、電流等指示(此項功能需要配置機柜實現);保護:具有過流保護(此項功能需要配置機柜實現) ;
過載能力:二倍的額定電流，維持一-分鐘。通常對K系數在任何供電、用電、送電網絡和設備均可加于引用，因而對于各不同類型變壓器，各不同溫度等級變壓器，各不同絕緣等級變壓器中均可以加于引用，目的是為了提高變壓器的可靠性，當然，各不同類型變壓器，各不同溫度等級變壓器，各不同絕緣等級變壓器在同樣諧波工說中的耐受諧波能力是不同的，最終確定該變壓器是否具有合適的抗諧波能力取決于該變壓器在設計諧波工況下運行的平均溫升和變壓器內部最高溫度點，如果要在同樣的諧波工說下達到同樣的耐受諧波能力，設計和制造成本差別也是非常大，對于干式變壓器，有些溫度、絕緣等級(如130度等級以下和B級絕緣等級以下)的變壓器和有些材料(低密度絕緣絲包線)制造的變壓器是K系數耐受能力無法達到7以上，因而，UPS系統和數據機房變壓器是不能選擇以上的變壓器。
|
