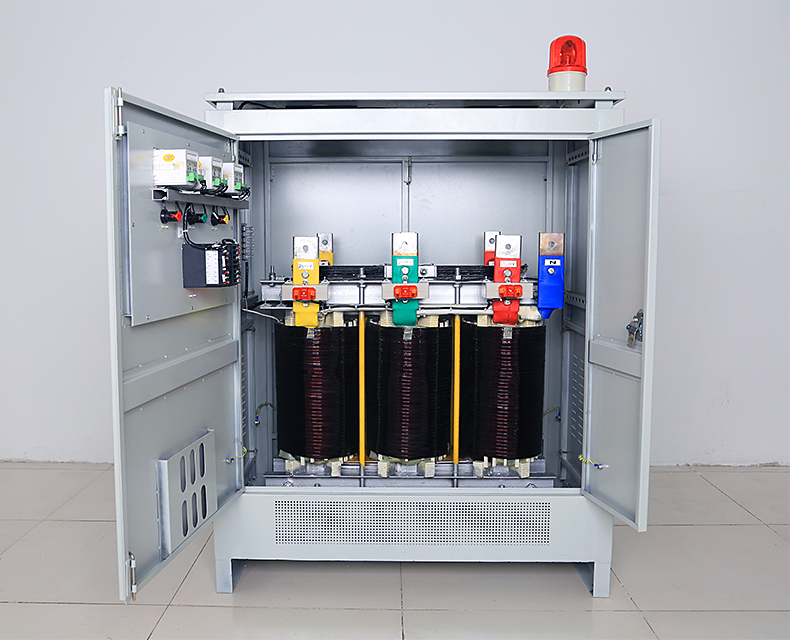

產品介紹
干式變壓器英施丹電器生產進出口精密設備使用的變壓器方面有無可比擬的優勢,長期為臺達等眾多國內外知名進出口設備廠家供應變壓器。此系列變壓器專為企業設備電源配套使用，用以解決國內外電壓不同而造成的設備無法使用之困惑(如三相輸入1200v、1140v、690v、660v、440V、420V、400V、380V、360v三相輸出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等，或依據客戶要求設計)。其產品特征具有運行穩定、性能優良，更具有防火、防潮、安全可靠、節約電能及維護方便等優點。 功能特點 智能型伺服變壓器，自動調節伺服系統所需電流，輸出電流不受電網電壓波動的影響，使伺服電機發揮更好的性能；
全部元件采用德國、日本功率模塊，安全可靠，質保五年，沒有返修率，壽命長達二十年以上；
體積小、重量輕、價格低廉、5倍的過載能力，可長時間連續工作；
接頭端子采用特殊的合金材料，緩流、緩壓；
承受苛刻使用環境：周圍空氣溫度-30℃至+60℃，安裝海拔可達4500m；
性能優越，高效率（99.8%），高穩壓，無干擾，不發熱，耗電少,輸出能量更穩定；
典型應用，:數控機床，試驗機、繞線機、教學機、包裝機械，印刷機械，紡織設備，自動化生產線等二十多個自動化設備行業
BSG/SG三相干式伺服變壓器適用場所
該系列變壓器廣泛用于進出口設備、地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所.因當地電壓不同，須轉換電壓之場所，專為電氣機械設備而量身定做。
容量：0.5KVA~5000KVA
絕緣等級: F級或H級
頻率：50/60Hz(可依客戶要求設計30Hz-400Hz)執行標準
相數：三相
1. JB/T9646-1999變壓器標準
2. GB 19212.5-2006隔離變壓器標準
3. GB1094.11-2007**電力變壓器標準 使用條件
1.海拔不超過2000m。
2.環境溫度-15~+40℃
3.空氣相對濕度：最潮月的平均最大相對濕度為 90%
4.電源電壓的波形近似于正弦波。
5.多相電源電壓的對稱性多相變壓器所連接的電源電壓應近似對稱。 6.無劇烈震動和沖擊振動的地方 7無**危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方 8.不受雨雪侵襲的場所 BSG/SG三相干式伺服變壓器安裝和使用說明 1．打開包裝箱，取出說明書等備用件及本機，并仔細閱讀《使用說明書》以便正確使用。
2．將本變壓器可靠固定在適當位置，保證不受振動和侵蝕。
3．使用前，必須測試電路，電網電壓是否為額定輸入電壓值，允許偏差+—5%若大大地超過該范圍，應考慮前端添加穩壓電源，以確保變壓器可靠工作。
4．選用適當截面導線按標識接好線，檢查無誤后，即可通電，本變壓器正常工作。
接地線截面不小于 1.5MM
額定電流計算
電流 =額定容量（VA）
----------------------（A）
3X輸出（輸入）電壓V 容量單位：1000VA=1KVA 1KW=1.25KVA
BSG/SG三相干式伺服變壓器注意事項
1．購買前，先估算好您所使用的電器的總容量 ，并使用留有相當裕量的變壓器。
2．當您使用多插頭電壓變壓器時，電壓可負載最大額定容量，其余各插頭電壓的容量應按與**電壓的比例相應減少且當有兩組以上電壓同時使用時，其負載電流總和不超得過變壓器次級電流。
3．安裝前，應仔細校核英施丹銘牌及附件說明書的各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4．通電工作后，變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正�，F象，若溫升過高，其至冒 煙，則應切斷電源開關，重新檢查您所使用的電器容量，予以調整。
5．在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保證變壓器使用壽命。
6．各接點螺母應緊固，以免接頭打火，發熱燒壞接頭裝置。
7．為了確保變器安全，應裝設保護裝置（如熔斷器、熱脫扣器），可靠起到保護作用（過載保護 置的斷流容量一般取額定容量的1.1倍）。 裝箱單
1．產品一臺 2．使用說明書一份 3．保險卡一張 4．合格證一份 產品尺寸表(1000V以下電壓等級) 技術參數 輸入電壓 | 額定電壓±10% | 環境溫度 | -15℃-+40℃ | 輸出電壓 | 額定電壓+5%(空載) | 海拔高度 | <2000m< span=""> | 效率 | ≥95% | 相對濕度 | <90%< span=""> | 波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它**性和腐蝕性介質. | 功能 | 具有輸入電壓、輸出電壓、電流指示 | 保護 | 具有過流保護可長期無人值守工作 | 絕緣電阻 | ≥50M | 電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | 過載能力 | 二倍的額定電流,維持1分鐘 |
規格型號及安裝尺寸 （ 0.5KVA~2500KVA可定制） 規 格 |
| 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | SG-5 KVA | 30×15×25/30 | 37×25×37/45 | SG-6KVA | 30×16×25/38 | 37×25×37/48 | SG-7KVA | 35×15×30/40 | 40×25×38/52 | SG-8KVA | 35×16×30/55 | 40×25×38/65 | SG-10KVA | 40×21×36/74 | 45×32×41/85 | SG-15KVA | 44×24×40/93 | 50×40×48/110 | SG-20KVA | 45×24×42/110 | 50×40×48/135 | SG-30KVA | 50×28×52/149 | 58×48×60/178 | SG-40KVA | 55×30×56/170 | 65×50×65/200 | SG-50KVA | 60×33×62/218 | 75×60×75/250 | SG-60KVA | 60×33×62/235 | 75×60×75/270 | SG-80KVA | 65×34×67/265 | 80×60×80/310 | SG-100KVA | 72×35×68/310 | 85×65×85/360 | SG-120KVA | 72×37×68/348 | 85×65×85/400 | SG-150KVA | 78×37×68/420 | 90×65×88/480 | SG-180KVA | 78×40×80/490 | 95×65×105/550 | SG-200KVA | 80×45×82/540 | 98×65×105/590 | SG-250KVA | 83×45×83/690 | 100×65×108/750 | SG-300KVA | 90×45×95/790 | 106×70×110/860 | SG-320KVA | 95×47×95/820 | 106×70×110/900 | SG-350KVA | 100×47×95/900 | 110×75×115/980 | SG-400KVA | 105×52×105/1000 | 138×80×135/1100 | SG-500KVA |
| 110×53×108/1120 | 140×80×142/1250 | SG-600KVA |
| 112×55×113/1300 | 148×85×150/1480 |
此份尺寸和重量有些許差別，請電話和廠家確認。其它功率和電壓均可以定制。 |
