SG/SBK三相干式隔離變壓器產品三相干式伺服隔離變壓器SG/SBK-50KVA60KVA70KVA380V變220V轉200V概述： 三相變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，繞組采用脫胎整列繞制方法；變壓器進行浸漆，使變壓器的絕緣等級達到F/H級。三相變壓器適用于交流50Hz至60Hz，電壓3000V以下的電路中多用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造SG系列三相干式變壓器廣泛適用于交流50~60Hz，輸入、輸出電壓不超過600V的各種三相供電場合。具有防火、防潮、安全可靠、節約電能及維護方便等優點。特別適合于進口設備使用（380V進220V出、380V進任何電壓輸出）規格300VA至3000KVA。產品的各種輸入,輸出的電壓高低,聯接組別,調節抽頭的多少及位置(一般為5%)，繞組容量的分配,次級單相繞組的配備,整流電路的運用,是否要求帶外殼等,均可根據用戶的要求進行精心的設計與制造。。 SG/SBK三相干式隔離變壓器應用范圍： 進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。 產品參數：
容 量
0.5kva-3000kva 輸入電壓 380V(可根據客戶要求定制) 輸出電壓 220V 200V(可根據客戶要求定制) 輸入輸出電壓精度 1.5% 工作效率 >0.8 波形失真 無附加波形失真 過載保護 二倍額定電流可維持一分鐘 絕緣電阻 >150M 絕緣等級 B級、F級、H級 接線方式 Y，yn0、Y，d11、D，yn11等 電氣強度 工頻正弦波電壓3000v歷時一分鐘無擊穿 頻 率 50-60HZ 冷卻方式 自冷式/風冷式 鐵心形式 EI/ 芯式 防潮方式 開放式,封閉式 環境溫度 -15°C~+45° 海拔高度 ≤1000m 相對濕度 <90%
SG系列三相干式隔離變壓器結構特征：

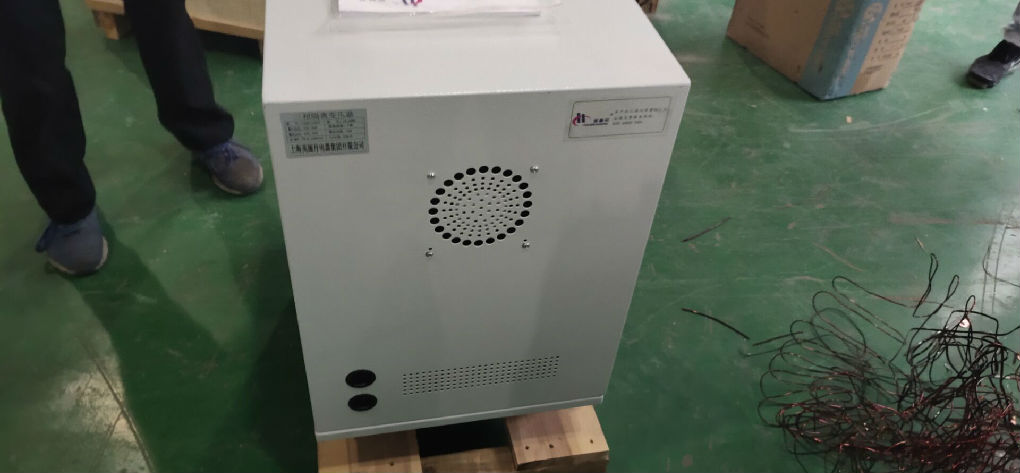

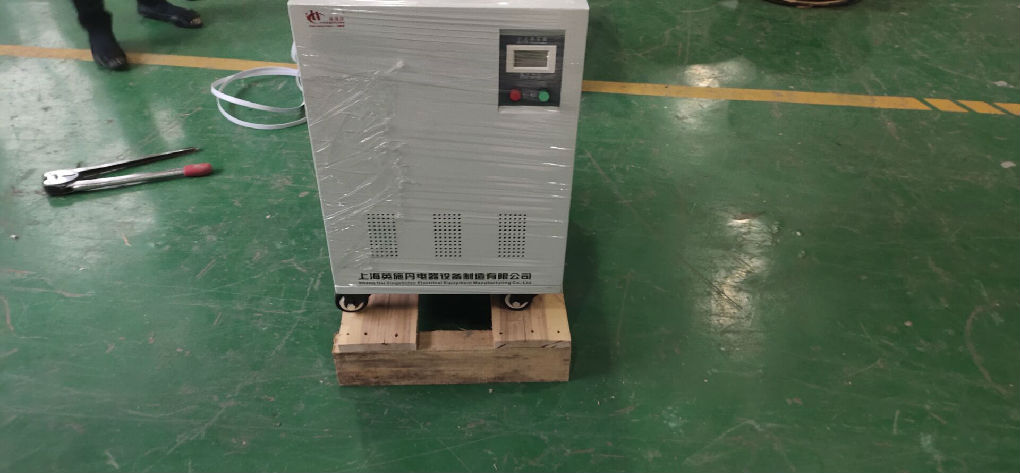

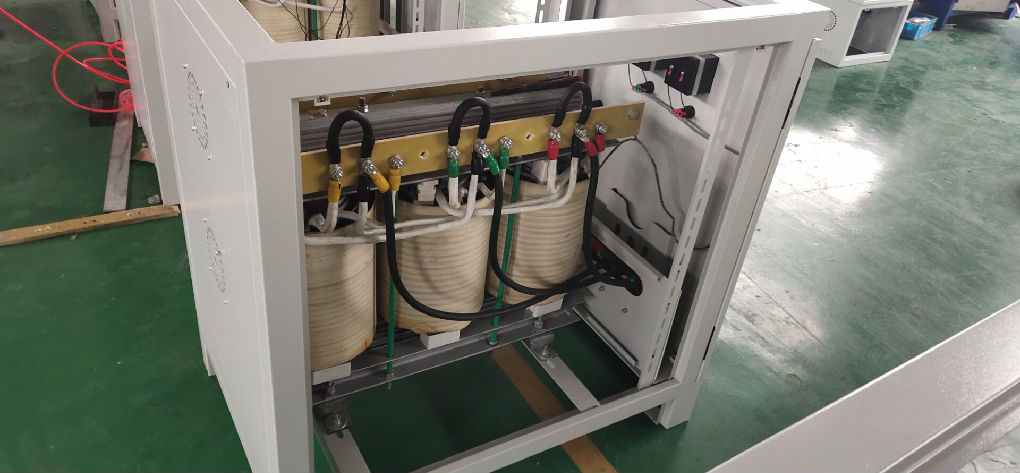

SG 系列三相干式變壓器的鐵心采用優質冷軋硅鋼片疊制而成，根據絕緣等級的不同，整體浸漬不同絕緣等級的絕緣漆，能有效降低變壓器噪聲，減少鹽霧，霉菌等對變 壓器的影響。根據防護等級的不同，變壓器箱體由優質鋼板制成，結構上既充分考慮空氣流通，又能有效地起到防護作用，變壓器接線電纜也很方便連接，設計充滿 人性化�？筛鶕脩粢蟀惭b電壓電流表、電源指示燈、塑殼斷路器等。 SG系列三相干式隔離變壓器特點: 用隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。三相干式伺服隔離變壓器SG/SBK-50KVA60KVA70KVA380V變220V轉200V SG系列三相干式變壓器的特性優點：
高度隔離 N-G性能良好 高度共模干擾抑制 將△轉換為Y或Y至△ 電壓抽頭容易轉換 按用戶的特殊性能要求設計 隔離變壓器加裝在穩壓電源的典型應用: 一、在電源輸入端接入隔離變壓器（三角/星形) 1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。 二、在電源輸出端接入隔離變壓器（星形/三角） 1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信 號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。 產品正常使用條件: 1,周圍介質溫度**不能低于-15°C**不能高于+45° 2,海拔高度不得超過3000 3,電壓電流波形似于正弦波 4,安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學沉淀，灰塵，污垢及其它爆炸性和侵蝕性介質；安裝現場應無嚴重振動或顛簸。 用戶購買產品,請明確以下幾點: 1產品規格,容量,型號,數量. 2產品初級電壓，次級電壓。 3外形尺寸僅供參考，如有尺寸要求訂貨時需說明。 4如用戶有特殊要求，本公司可按用戶要求設計。 5產品聯結組別。
|
