◆系統原理：
變壓器是利用電磁感應原理，從而來達到改變交流電壓的裝置。
產品參照最新數控伺服系統參數開發而來，常規變壓器的基本作用就是改變輸入于輸出電壓，讓世界各國間不同電網電壓的設備，能通過小型變壓器的電壓轉換達到各國都能匹配通用的目的。主要構件是初級線圈、次級線圈和鐵心（硅鋼片）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。變壓器是一種靜止的電磁裝置，變壓器可將一種電壓的交流電能變換為同頻率的另一種電壓的交流電能，變壓器的主要部件是一個鐵心和套在鐵心上的兩個或多組線組。變壓器于輸入電源相連的線圈，接收交流電能，稱為一次線組或初級，于負載相連的線圈，送出交流電能，稱為二次線組或次級。
◆技術參數：
產品型號詳見產品匯總頁的外觀和選型指示
設備容量1KVA-2000KVA（1KVA≠1KW，1KVA≈0.8KW）
相數1∮2W 3∮W 3∮4W
輸入電壓110V 200V 220V 240V 380V 415V 440V 460V 480V 660V（特列可定制）
輸出電壓110V 120V 190V 200V 208V 220V 380V 415V 460V 660V690V1140V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
耐壓強度3000V無聲穿（一分鐘）
噪音等級﹤60db（80CM水準距離測試）
冷卻方式 干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）
◆功能特點：
1、產品符合IEC60076、GB1094.0-2007、CNS13390等標準
2、適用于交流頻率45～65Hz電壓≤660V的場所使用
3、輸入、輸出電壓規格可根據設備要求量身定做
4、接線方式及絕緣等級均可按客戶要求定做
5、使用優質材料，保持良好的電氣特性及機械強度
6、使用固定式端子臺、美觀耐用，安全性極高
7、特芯經熱燉處理，自身耗損非常低
8、可滿載額定電流連續使用，使用壽命長
◆使用條件： 1、使用海撥高度≤3000m
2、環境溫度：-45℃～+50℃設備可散熱，勿暴曬
3、相對濕度：≤90%無凝結
4、使用場所無嚴重影響變壓器絕緣強度的腐燭性氣體，金屬粉塵、導電粉塵及無其他易爆易燃的危險物質。
◆ 訂貨須知 Order the notice 訂貨時必須知悉下列各項，我們客服人員可以更加方便快捷的評估出準確價格： 1.設備相線，負載是單相還是三相用電及相線； 2.負載類型，是阻性負載，還是感性負載（如電機等），是何種啟動方式，如是直接啟動、降壓起動、 變頻器啟動、伺服啟動等，這些參數更準確方便我們做出評估； 3.額定容量（功率）容量單位KVA（1KVA≠1KW，1KVA≈0.8KW），是否留有余量； 4.輸入和輸出電壓（初級、次級電壓）； 5.制造方式，是自耦還是隔離（常規三相都是自耦式，單相通常采用隔離式）； 6.如果是隔離式，請注明接線方式，如果輸出多組電壓的，請備注每組電壓的容量分配； 7.是否帶外箱，是有否特殊技術要求； 8.是否要求含稅； 9.收貨地，是否要求含運費。 ◆ 結構分類 Structural Classiflcation
則可分為鐵芯式變壓器和鐵殼式變壓器。如繞組包在鐵芯外圍則為鐵芯式變壓器；如鐵芯包在繞組外圍則為鐵殼式變壓器。二者不過在結構上稍有不同，在原理上沒有本質的區別。電力變壓器都系鐵芯式。

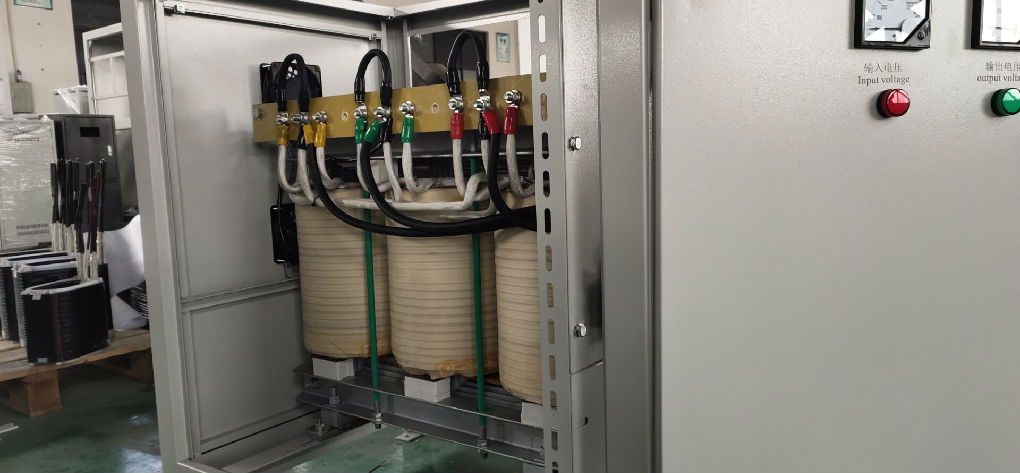

變壓器主要由鐵芯、繞組、油箱、油枕、絕緣套管、分接開關和氣體繼電器等組成。
1.1鐵芯
鐵芯是變壓器的磁路部分。運行時要產生磁滯損耗和渦流損耗而發熱。為降低發熱損耗和減小體積和重量，鐵芯采用小于0.35mm導磁系數高的冷軋晶粒取向硅鋼片構成。依照繞組在鐵芯中的布置方式，有鐵芯式和鐵殼式之分。
在大容量的變壓器中，為使鐵芯損耗發出的熱量能夠被絕緣油在循環時充分帶走，以達到良好的冷卻效果，常在鐵芯中設有冷卻油道。
1.2繞組
繞組和鐵芯都是變壓器的核心元件。由于繞組本身有電阻或接頭處有接觸電阻，由I2Rt知要產生熱量。故繞組不能長時間通過比額定電流高的電流。另外，通過短路電流時將在繞組上產生很大的電磁力而損壞變壓器。其基本繞組有同心式和交疊式兩種。
變壓器繞組主要故障是匝間短路和對外殼短路。匝間短路主要是由于絕緣老化，或由于變壓器的過負荷以及穿越性短路時絕緣受到機械的損傷而產生的。變壓器內的油面下降，致使繞組露出油面時，也能發生匝間短路；另外有穿越短路時，由于過電流作用使繞組變形，使絕緣受到機械損傷，也會產生匝間短路。 匝間短路時，短路繞組內電流可能超過額定值，但整個繞組電流可能未超過額定值。在這種情況下，瓦斯保護動作，情況嚴重時，差動保護裝置也會動作。 對外殼短路的原因也是由于絕緣老化或油受潮、油面下降，或因雷電和操作過電壓而產生的。除此以外，在發生穿越短路時，因過電流而使繞組變形，也會產生對外殼短路的現象。對外殼短路時，一般都是瓦斯保護裝置動作和接地保護動作。
1.3油箱
油浸式變壓器的器身（繞組及鐵芯）都裝在充滿變壓器油的油箱中，油箱用鋼板焊成。中、小型變壓器的油箱由箱殼和箱蓋組成，變壓器的器身放在箱殼內，將箱蓋打開就可吊出器身進行檢修。
◆ 性能特點 Performance Feature
a、油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?br/>c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。
d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
◆ 選用要點 Sesection Essentials
一、負荷性質
1) 有大量一級或二級負荷時，宜裝設二臺及以上變壓器，當其中任一臺變壓器斷開時，其余變壓器的容量能滿足一級及二級負荷的用電。一、二級負荷盡可能集中，不宜太分散。
2) 季節性負荷容量較大時，宜裝設專用變壓器。如大型民用建筑中的空調冷凍機負荷、采暖用電熱負荷等。
3) 集中負荷較大時，宜裝設專用變壓器。如大型加熱設備、大型X 光機、電弧煉爐等。
4) 當照明負荷較大或動力和照明采用共用變壓器嚴重影響照明質量及燈泡壽命時，可設照明專用變壓器。一般情況下，動力與照明共用變壓器。
二、使用環境
在正常介質條件下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的獨立或附建變電所、小區獨立變電所等�？晒┻x擇的變壓器有S8、S9、S10、SC（B）9、SC（B）10 等。
三、溫度環境
①在220℃溫度下, 保持長期穩定性
②在350℃溫度下, 可承受短期運行
③在很廣的溫度和濕度范圍內, 保持性能穩定
④在250℃溫度下, 不會熔融, 流動和助燃
⑤在750℃溫度下, 不會釋放有毒或腐蝕性氣體
◆ 用電負荷 Power Load
1)配電變壓器的容量，應綜合各種用電設備的設施容量，求出計算負荷（一般不計消防負荷），補償后的視在容量是選擇變壓器容量和臺數的依據。一般變壓器的負荷率85%左右。此法較簡便，可作估算容量之用。
2) GB/T17468-1998《電力變壓器選用導則》中，推薦配電變壓器的容量選擇，應根據GB/T15164-94《油浸式電力變壓器負載導則》或GB/T17211-1998《干式電力變壓器負載導則》及計算負荷來確定其容量。上述二導則提供了計算機程序和正常周期負載圖來確定配電變壓器容量。
◆ 安裝要點 Installment
配電變壓器為變電所的重要組件，油浸式變壓器一般安裝在單獨的變壓器室內。依靠油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及強迫油循環等。一般升壓站的主變都是油浸式的，變比20KV/500KV，或20KV/220KV，一般發電廠用于帶動帶自身負載（比如磨煤機，引風機，送風機、循環水泵等）的廠用變壓器也是油浸式變壓器，它的變比是20KV/6KV。油浸式變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，油浸式變壓器已被廣泛地應用在各配電設備中。
1、變壓器基礎軌道應水平，油枕方應有1-1.5%坡度。
2、變壓器應加固。
3、變壓器一、二次引線不應使套管受力。
4、變壓器外殼與中性點及接地裝置連接牢固形成三位一體 5. 800KVA(安裝瓦斯繼電器)。
|
