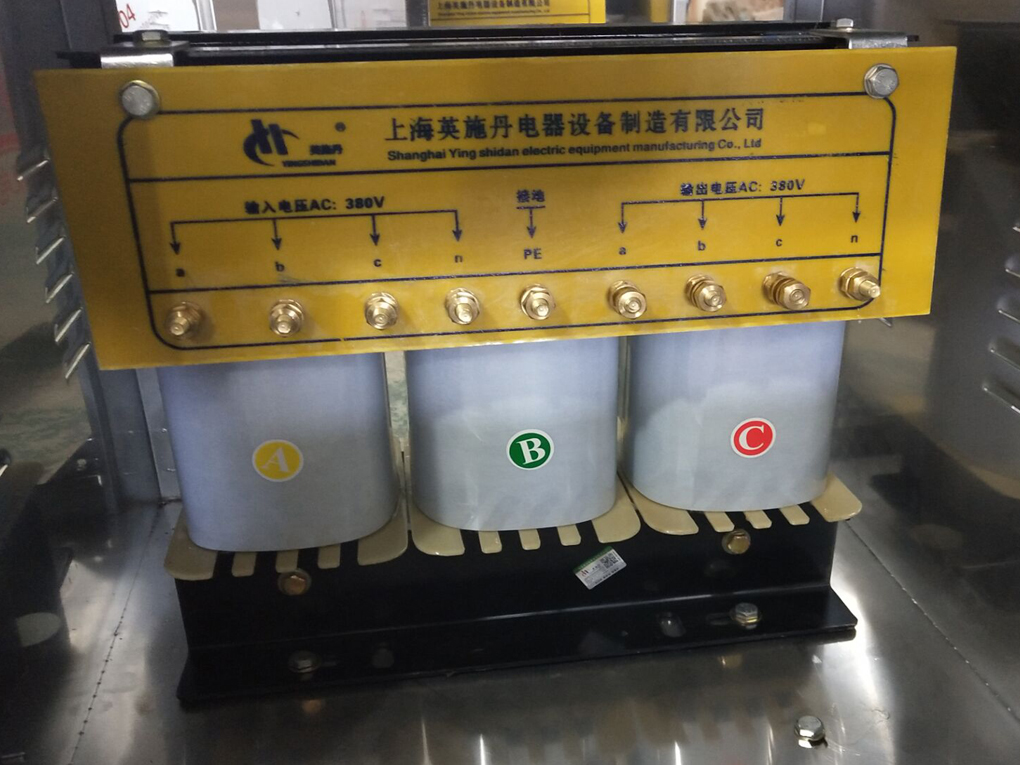

690v變380v三相變壓器sbk-500kva廠家報價由上海英施丹電器集團提供， >產品可*（含電壓）。 10000v 5000v 1140v、690v、660、600v、480v、460v、 415v、440v、400v、380v、360v、315v、220v、208v、200v、127v、110v、100v、48v、36v、24v、12v、6.3v等等特殊電壓，都能夠消費。 500VA---2000KVA容量能夠消費。SG SBK系列三相升壓變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到1600KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。SG系列三相升壓變壓器廣泛適用于交流50Hz至60Hz，電壓2000V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。 + 產品特點 在升壓變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，升壓變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的升壓變壓器。 + 特性優點： Ø 高度隔離 Ø N-G性能良好 Ø 高度共模干擾抑制 Ø 將△轉換為Y或Y至△ Ø 電壓抽頭容易轉換 Ø 按用戶的特殊性能要求設計  +升壓變壓器加裝在穩壓電源的應用
一、在電源輸入端接入隔離變壓器（三角/星形） 1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。 2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。 3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。 二、在電源輸出端接入隔離變壓器（星形/三角） 1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。 2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。 3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。 ■技術參數 產品型號： 帶機箱SG 不帶機箱：SBK 輸入電壓:380V | 額定電壓±10% | 環境溫度 | -15℃-+40℃ | 輸出電壓:280V | 額定電壓+5%(空載) | 海拔高度 | <1000m< span=""> | 輸入電流： 輸出電流 | 效率≥95% | 相對濕度 | <90%< span=""> | 波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. | 功能 | 帶機箱配置：具有輸入電壓、輸出電壓、電流指示 可根據需求配置保護開關 | 保護 | 具有過流保護可長期無人值守工作 | 絕緣電阻 | ≥50M | 電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | 過載能力 | 二倍的額定電流,維持1分鐘 |
■規格型號及安裝尺寸 規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | SG- SBK5KVA | 660V | 380V | 30×15×25/35 | 45×25×30/56 | SG-SBK6KVA | 400V | 220V | 30×16×25/40 | 45×25×30/64 | SG-SBK7KVA | 380V | 110V | 35×15×30/45 | 50×25×35/80 | SG-SBK8KVA | 200V | 36V | 35×16×30/55 | 50×25×35/80 | SG-SBK10KVA | 可根據客戶要求訂制 | 可根據客戶要求訂制 | 42×21×42/90 | 60×32×65/130 | SG-SBK15KVA |
|
| 52×24×52/135 | 70×35×77/185 | SG-SBK20KVA |
|
| 52×24×52/180 | 70×35×77/220 | SG-SBK30KVA |
|
| 55×28×65/220 | 80×40×87/260 | SG-SBK40KVA |
|
| 61×30×65/265 | 90×50×95/320 | SG-SBK50KVA |
|
| 61×30×65/295 | 90×50×95/360 | SG-SBK60KVA |
|
| 70×32×66/370 | 100×50×105/440 | SG-SBK80KVA |
|
| 70×32×67/450 | 100×50×105/530 | SG-SBK100KVA |
|
| 75×35×68/490 | 100×50×105/570 | SG-SBK120KVA |
|
| 75×35×68 | 100×50×105/600 | SG-SBK150KVA |
|
| 85×37×68 | 120×65×115/690 | SG-SBK180KVA |
|
| 95×45×83 | 120×65×115/930 | SG-SBK200KVA |
|
| 95×45×83 | 120×65×115/1010 | SG-SBK250KVA |
|
| 95×45×83 | 120×65×115/1180 | SG-SBK300KVA |
|
| 105×45×95 | 120×70×125/1450 | SG-SBK320KVA |
|
| 105×45×95 | 130×50×135/1490 | SG-SBK350KVA |
|
| 105×45×95 | 130×50×135/1600 | SG-SBK400KVA |
|
| 115×55×105 | 140×60×145/1700 |
■正常使用條件 1、海拔高度不超過2500M； 2、周圍介質溫度，**不低于-25度，**不高于+40度； 3、電流電壓波形似于正弦波； 4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方； 5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃 ■備注 輸入輸出電壓可根據客戶需求定制
|
