KS11-100KVA125KVA600KVA80KVA50KVA礦用油浸式變壓器
【KS9/11/13系列礦用變壓器-產品概述】英施丹電器 |

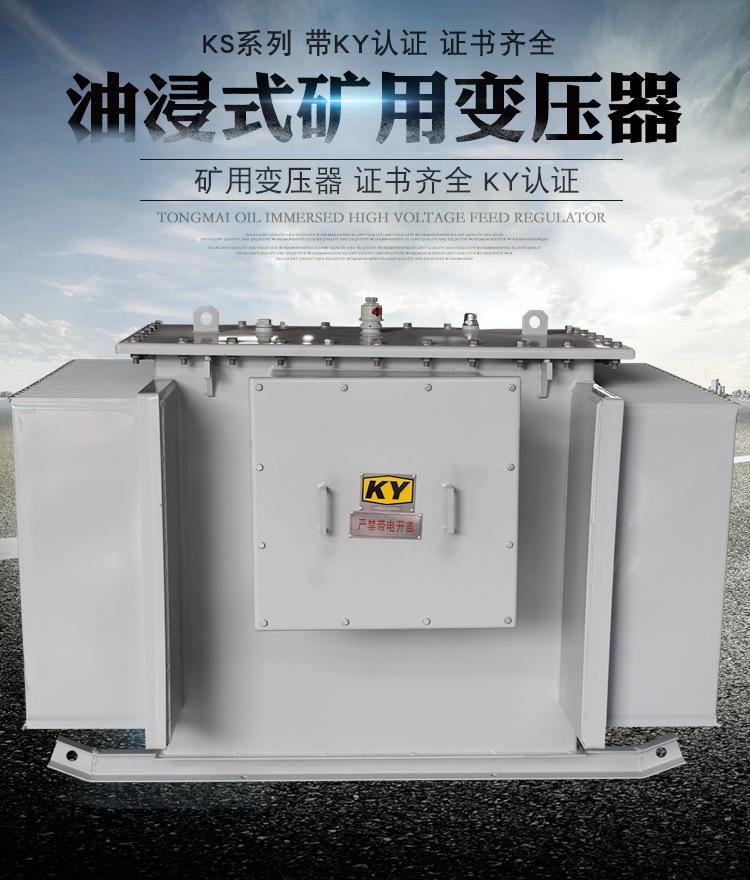

KS9系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點。

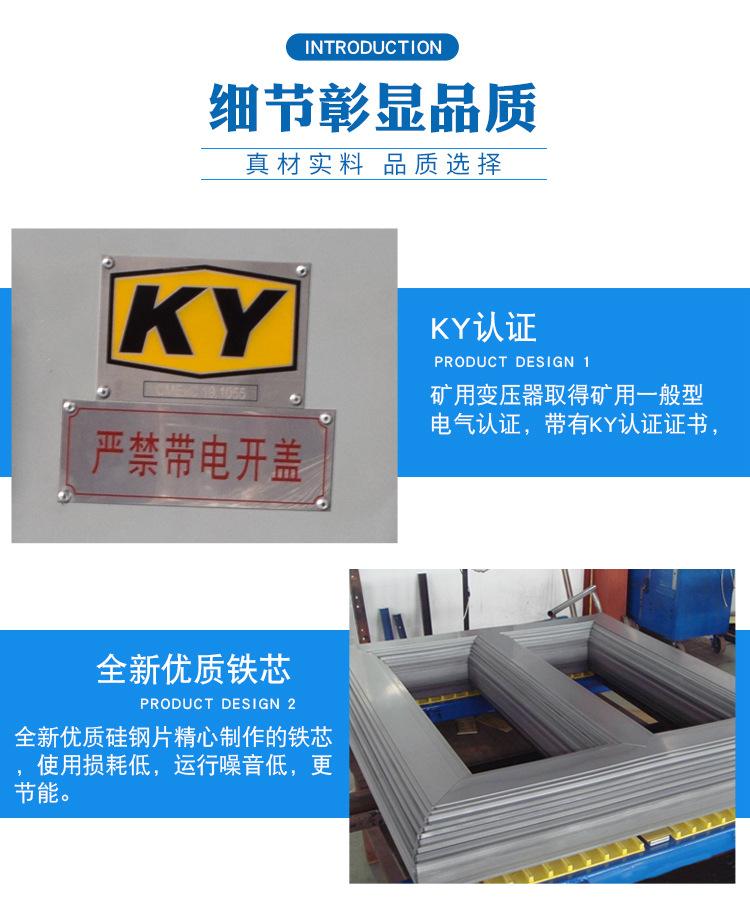

本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖橇，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。
【KS9/11/13系列礦用變壓器-產品特點】英施丹電器 |
KS11-1250，KS9-1250系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點380V400V轉.變.升690V,660V。
本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒國內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪 性能特點： (1)氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流S11-315KVA變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充公保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。 (2)動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了S11-315KVA變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。產品具有較高的動穩定性。高抗阻，比同容量的電力S11-315KVA變壓器的阻抗高30%，以抑制di/dt，有效保護整流元件。 (3)熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及***熱點溫升，線圈、引線采用銅導線，電流密度選取較低。 (4)過載能力強：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。 (5)節電效果明顯，噪聲低(<65db)。< span=""> (6)結構簡化，外形美觀。 。
【KS9/11/13系列礦用變壓器-適用范圍】英施丹電器 |
適用于容量630KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。遵循標準.
本系列變壓器所遵循的標準：
GB1094.1~2-1996電力變壓器
GB1094.3.5-2003電力變壓器
GB1094.4-2005電力變壓器
JB3955-2006礦用一般型電力變壓器
GB12173-2008礦用一般型電氣設備
GB/T6451-2008三相油浸式電力變壓器技術參數和要求
GB1094.1-1996 三相節能電力變壓器 部分總則 GB1094.2-1996 三相節能電力變壓器第2部分溫升這臺產品在做溫升試驗時也有一定特點$ 根據
我廠試驗設備的實際情況! 通常情況下采用短路法
進行試驗$ 此方法的原理是利用變壓器短路產生損
耗來進行溫升試驗$試驗分兩個階段進行! 階段
先施加一定倍數的電流%通常在 !,( 倍以下&!在這
個電流下的損耗包括了最大負載損耗和空載損耗來
考核變壓器油面溫升%因短路法只是施加短路電壓!
GB1094.3-2003 三相節能電力變壓器第3部分絕緣水平和絕緣試驗 GB1094.5-2003 三相節能電力變壓器第5部分承受短路的能力 GB311.1-1997 高壓輸變電設備的絕緣配合 GB/T6451-1999 三相油浸式三相節能電力變壓器技術參數和要求 GB10237-88 三相節能電力變壓器絕緣水平和絕緣試驗外絕緣的空七間隙 GB/T15164-94 油浸式三相節能電力變壓器負載導則 KS11-315KVA千伏安井下礦用變壓器正常使用條件
【KS9/11/13系列礦用變壓器-使用環境】英施丹電器 |
1、高度不超過海拔1000m，特殊環境另作說明：
2、環境溫度：
最高氣溫+40℃；
最高日平均氣溫+25℃；
最高年平均氣溫+20℃；
戶外最低氣溫-20℃。
3、周圍空氣相對濕度不大于95%(+25℃時)；
4、安裝在礦井下雖有煤塵、瓦斯，但無爆炸危險的場所；
5、電源電壓的波形近似地正弦波；
【KS9/11/13系列礦用變壓器-技術參數】英施丹電器 |
額定
容量
| 電壓組合 | 聯結
方式 | 損耗 (kW) | 空載電
流(%) | 阻抗電
壓(%) | 重量 | 外形尺寸
(長L×寬B×高H) | | 空載 | 負載 | 器身重 | 油重 | 總重 | | 50 | 高壓 10 6 低壓 0.693/0.4 | Yy0-d11 | 0.17 | 0.87 | 2.0 | 4 | 230 | 80 | 390 | 1200*950*900 | | 80 | 0.25 | 1.25 | 1.8 | 310 | 100 | 530 | 1300*950*950 | | 100 | 0.29 | 1.50 | 1.6 | 360 | 110 | 600 | 1300*950*1000 | | 125 | 0.34 | 1.80 | 1.5 | 425 | 120 | 690 | 1300*950*1000 | | 160 | 0.40 | 2.20 | 1.4 | 480 | 140 | 810 | 1350*950*1040 | | 200 | 0.48 | 2.60 | 1.3 | 580 | 170 | 955 | 1400*970*1080 | | 250 | 0.56 | 3.05 | 1.2 | 670 | 180 | 1100 | 1450*1000*1100 | | 315 | 0.67 | 3.65 | 1.1 | 775 | 240 | 1305 | 1500*1000*1150 | | 400 | 0.80 | 4.30 | 1.0 | 9340 | 280 | 1570 | 1600*1050*1150 | | 500 | 0.96 | 5.10 | 1.0 | 1155 | 300 | 1790 | 1650*1050*1200 | | 600 | 1.20 | 6.20 | 0.9 | 4.5 | 1310 | 345 | 2150 | 1650*1120*1220 |
|
|
|
|
|
|
|
|
|
|
