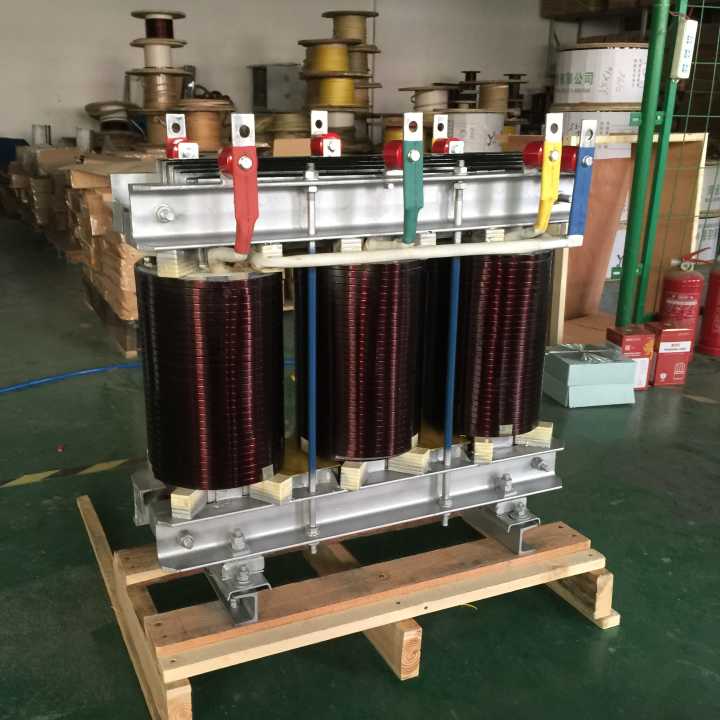

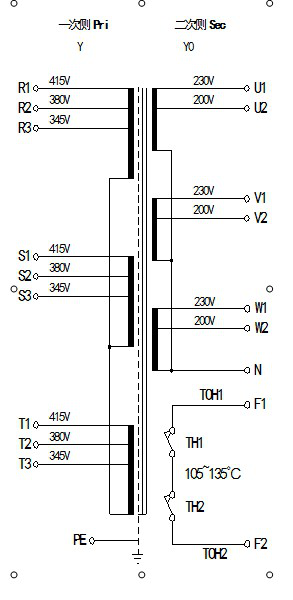

英施丹集團GSG系列三相干式變壓器為SG的延伸產品，廣泛應用于各類數控機床、加工中心、自動化控制、數控設備的伺服系統和主軸電機的電壓變換，及控制電源之用；可與發那科、西門子、松下、三菱、華中、凱恩帝、航天等數控伺服系統、伺服電機、主軸電機匹配使用。 連接示意圖

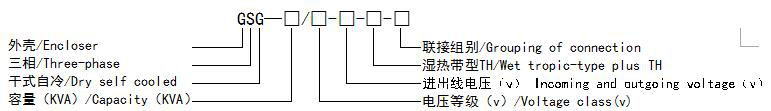

型號含義
訂貨須知 1、 產品型號 2、 額定容量 3、 初次級額定電壓 4、 聯結組別 5、 頻率 6、 其他特殊要求 7、 500KVA以上變壓器需和對方單位技術交底
GSG系列三相干式變壓器主要技術參數英施丹集團
| 型號容量KVA | 阻抗電壓UK% | 空載電流10% | 外形尺寸圖1 | 英施丹集團安裝尺寸圖1 | 安裝孔 | 外形尺寸圖2 | 重量 | 連接示意圖 | | Bmax×Dmax×Emax | A×C | K×L | Bmax×Dmax×Emax | Kg | | 2 | 4 | 14 | 250×220×240 | 150×110 | 10×30 | 310×240×330 | 25 | 請查看示意圖英施丹集團 | | 2.5 | 4 | 14 | 305×230×270 | 150×110 | 10×30 | 340×240×360 | 32 | | 3 | 4 | 14 | 305×230×270 | 150×115 | 10×30 | 340×240×360 | 38 | | 3.5 | 3 | 11 | 350×240×280 | 150×110 | 10×30 | 380×260×400 | 45 | | 4 | 3 | 11 | 350×240×280 | 150×120 | 10×30 | 380×260×400 | 50 | | 5 | 2.5 | 10 | 350×250×280 | 150×130 | 10×30 | 380×270×400 | 60 | | 6 | 2.5 | 8 | 350×260×280 | 150×140 | 10×30 | 380×280×400 | 70 | | 7 | 2.5 | 8 | 400×290×350 | 250×140 | 14×40 | 520×330×440 | 90 | | 8 | 2.5 | 8 | 400×300×350 | 250×150 | 14×40 | 520×340×440 | 100 | | 10 | 2.5 | 8 | 400×310×350 | 250×160 | 14×40 | 520×350×440 | 110 | | 12 | 2.5 | 8 | 420×320×360 | 300×160 | 14×40 | 550×360×460 | 130 | | 15 | 2.5 | 8 | 420×330×360 | 300×170 | 14×40 | 550×380×460 | 150 | | 20 | 2.5 | 7.5 | 480×325×390 | 300×180 | 14×40 | 580×390×500 | 170 | | 25 | 2.5 | 7.5 | 480×350×390 | 300×190 | 14×40 | 580×400×500 | 200 | | 30 | 3.2 | 7.5 | 480×350×450 | 300×190 | 14×40 | 580×400×600 | 220 | | 35 | 3.4 | 7 | 520×340×450 | 300×200 | 14×40 | 600×400×600 | 250 | | 40 | 3.4 | 7 | 560×360×470 | 300×200 | 14×40 | 640×400×650 | 300 | | 45 | 3 | 6.5 | 560×380×485 | 300×205 | 14×40 | 640×420×650 | 330 | | 50 | 3 | 6.5 | 560×400×450 | 300×210 | 14×40 | 640×440×650 | 380 | | 64 | 3 | 6 | 630×440×510 | 300×230 | 14×40 | 710×440×680 | 480 | | 80 | 3.2 | 5.8 | 640×430×605 | 300×220 | 14×40 | 640×430×760 | 580 | | 100 | 3.2 | 5.8 | 900×390×700 | 560×205 | 18×40 | 900×390×880 | 750 | | 150 | 3 | 5 | 900×500×850 | 550×225 | 18×40 | 970×530×1000 | 980 | | 200 | 3 | 5 | 900×530×900 | 570×245 | 18×40 | 1050×580×1050 | 118 | | 250 | 3 | 4.5 | 1050×600×1000 | 710×260 | 18×40 | 1200×650×1200 | 138 | | 300 | 3 | 4.5 | 1100×620×1050 | 710×270 | 18×40 | 1200×680×1200 | 170 | | 400 | 3 | 4.5 | 1250×700×1200 | 750×310 | 18×40 | 1300×800×1300 | 200 | | 500 | 3 | 4.5 | 1300×700×1300 | 750×315 | 18×40 | 1400×800×1400 | 230 | | GSG系列三相變壓器技術參數示例 | | 規格 | GSG-10KVA | GSG-20KVA | GSG-30KVA | GSG-45KVA | | 一次電壓 | AC-345-380-415V 50/60Hz 3Φ電壓按用戶要求英施丹集團 | | 一次電流 | 16A-345V15A-380V14A-415V | 33A-345V30A-380V27A-415V | 50A-345V45A-380V41A-415V | 75A-345V68A-380V62A-415V | | 二次電壓 | AC 200V 3Φ 電壓按用戶要求 | | 二次電流 | 29A | 58A | 87A | 130A | | 二次電壓變動 | 5% | | 二次電壓偏差 | ±3% | | 聯結組別 | Y/Y0 可按用戶要求 | | 周圍環境溫度 | -5°C~50°C | | 絕緣等級 | B級（最高容許溫度130°C）可按用戶要求 | | 允許濕度 | Max95% RH | | 允許溫升 | 80°C（總溫度可達135°C） | | 型式 | 干式、自冷 | | 絕緣耐壓 | 2500VAC 1minute | | 重量 | 110KG | 170KG | 220KG | 330KG |
1、 英施丹集團產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變； 2、英施丹集團 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合； 3、英施丹集團 對未列出的規格和尺寸，可根據用戶要求協商確定; 4、 英施丹集團本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）。 5、英施丹集團尺寸如有變動，恕不另行通知。
|
