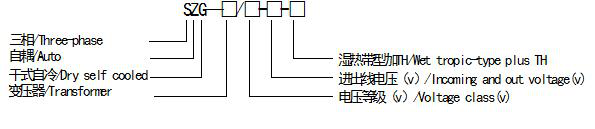

380v升變轉750v800v850V900V1000V三相干式變壓器生產廠型號含義
英施丹集團SZG系列長時間通電三相干式隔離自耦變壓器主要技術參數

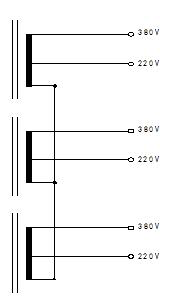

型號容量KVA | 阻抗電壓UK% | 空載電流I0% | 外形尺寸 | 安裝尺寸 | 安裝孔 | 重量kg | 圖號 | 聯結示意圖 | Bmax×Dmax×Emax | A×C | K×L | 1 | 4 | 18 | 185×115×145 | 122×98 | 7×11 | 8.5 | 圖1 | | 2 | 4 | 14 | 230×130×205 | 150×90 | 10×30 | 14 | 3 | 4 | 14 | 230×140×205 | 150×100 | 10×30 | 18.5 | 4 | 4 | 11 | 230×150×205 | 150×110 | 10×30 | 20 | 5 | 4 | 10 | 260×145×235 | 150×110 | 10×30 | 25 | 6 | 4 | 8 | 260×155×235 | 150×115 | 10×30 | 28 | 7 | 3.5 | 8 | 300×150×265 | 150×110 | 10×30 | 37 | 8 | 3 | 8 | 300×160×265 | 150×120 | 10×30 | 40 | 10 | 2.5 | 8 | 300×170×265 | 150×130 | 10×30 | 48 | 12 | 2.5 | 8 | 300×180×265 | 150×140 | 10×30 | 58 | 14 | 2.5 | 8 | 360×240×310 | 250×140 | 14×40 | 68 | 圖2 | 20 | 2.5 | 7.5 | 360×270×310 | 250×160 | 14×40 | 100 | 30 | 2.5 | 7.5 | 385×285×330 | 300×170 | 14×40 | 120 | 40 | 2.5 | 7 | 420×300×360 | 300×180 | 14×40 | 140 | 50 | 2.5 | 6.5 | 420×310×360 | 300×190 | 14×40 | 170 | 60 | 3.2 | 6 | 420×310×410 | 300×190 | 14×40 | 180 | 80 | 3.2 | 5.8 | 525×320×450 | 300×200 | 14×40 | 250 | 100 | 3 | 5.8 | 525×340×450 | 300×210 | 14×40 | 310 | 150 | 3 | 5 | 570×360×565 | 300×220 | 14×40 | 450 | 380v升變轉750v800v850V900V1000V三相干式變壓器生產廠SZG系列長時間通電三相變壓器技術參數示例 | 規格 | SZG-1000KVA | SZG-2000KVA | SZG-3000KVA | SZG-5000KVA | 一次電壓 | AC 380V 50/60Hz 電壓按用戶要求 | 二次電壓 | AC 220V 750v800v850V900V1000V 3Φ 電壓按用戶要求 | 二次電流 | .... | ... | .... | ....A | 周圍環境溫度 | -5℃~50℃ | 絕緣等級 | B級(最高容許溫度130℃) 可按用戶要求 | 允許濕度 | Max95%RH | 允許溫升 | 80℃(總溫度可達135℃) | 型式 | 干式、自冷 | 絕緣耐壓 | 2500VAC 1minute | 重量 | 48KG | 100KG | 120KG | 170KG |
380v升變轉750v800v850V900V1000V三相干式變壓器生產廠適用場合:
三相自耦變壓器廣泛用于工礦企業、郵電、紡織、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的低壓配電。 1、自耦變壓器0-220-380時,執行以上尺寸,若電壓改動,需工程師另計算; 2、表中的輸入輸出電壓,可根據客戶需求進行生產,任意組合; 3、對未列出的規格和尺寸,可根據用戶要求協商確定; 4、本產品絕緣等級為B級,也可根據客戶要求生產(F、H)。 5、尺寸如有變動,恕不另行通知。
|
