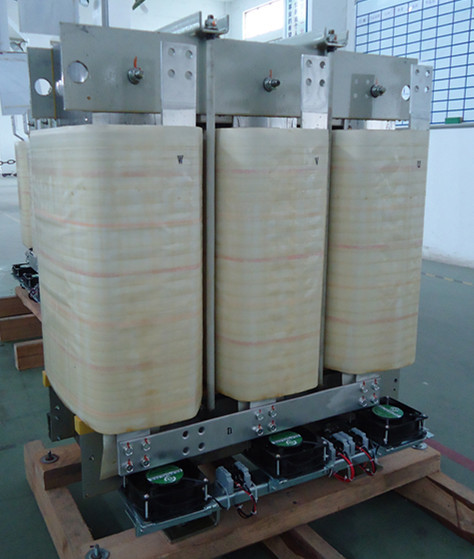

一,三相干式隔離變壓器1140V690V660V480v轉變降400V生產廠技術介紹
1,若電網三次諧波和干擾信號比較嚴重,采用△/Y連接組隔離變壓器,可以去掉三次諧波和減少干擾信號。
2,可以采用△/Y連接組隔離變壓器產生新的中性線,使設備與電網中性線無關,避免由于電網中性線不良造成設備運行不正常。
3,非線性負載引起的電流波行畸變(如三次諧波)可被隔離而不污染電網。
二,在電源輸出端接入隔離變壓器(星形三角/)
1,防止非線性負載的電流畸變,影響到穩壓電源的正常工作及反回到電網,起到凈化電網的作用。
2,非線性負載電流的畸變影響取樣的標準性,可以在Y/△連接組隔離變壓器輸入端采樣,得到能反應實際情況的控制信號,使穩壓電源控制正常。
3,若負載不平衡,采用Y/△連接組也不影響穩壓電源的正常工作。
技術參數 | 使用條件
|
輸入額定電壓 | 220V-1200V | 環境溫度 | -25℃-60℃ |
輸出額定電壓 | 220V-1200V | 相對濕度 | <90% |
工作頻率 | 50/60Hz | 海拔高度 | <1000m |
抗電強度
| 鐵芯-繞組 3000VAC/50Hz/5mA/10s 無飛弧擊穿 | 周圍環境 | 無有毒氣體,無易燃易爆物品。 |
絕緣電阻 | 1000VDC絕緣電阻值≥100MΩ |
|
|
噪音 | 小于65dB |
|
|
防護等級 | IP00 |
|
|
絕緣等級 | H級以上 |
|
|
效率 | 95以上% |
|
|
三,用途
