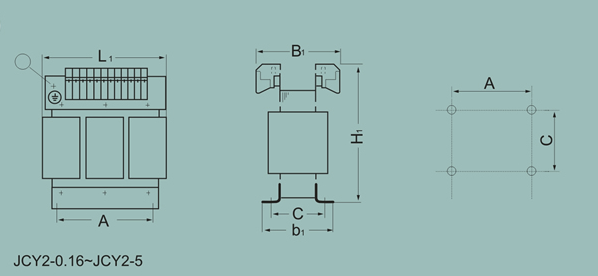

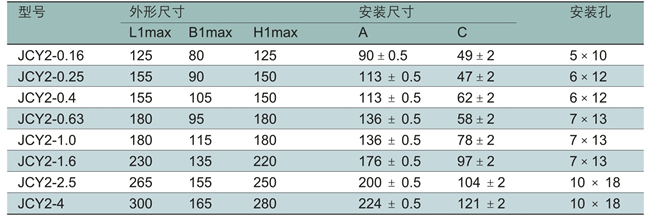

產品名稱：JCY2系列三相干式控制隔離變壓器型號LLSG/XLSG/LMSG/SBK 所屬分類：干式變壓器產品簡介：產品簡述
安全，難燃防火，無污染，可直接安裝在負荷中心。
免維護、安裝簡便、綜合運行成本低。
防潮性能好，可在 濕度下正常運行，停運后不經預干燥即可投入運行
損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。
可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。 >英施丹產品特性優點： 概述（低損耗型三相干式安全隔離變壓器H級180℃絕緣等級）： 變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。 >變壓器材料配置說明： ①鐵芯 采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。 ②線材 采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。 ③絕緣材料 采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。 ④絕緣材料接線端子排 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。 ⑤鐵腳 主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。 |
>產品使用條件： | 1適用海拔高度：≤5000m
2環境溫度：-15℃～+45℃
3相對濕度：≤90%
4安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。 |

>產品技術參數：
英施丹隔離變壓器系列 | 相數 | 單相 | 三相 | 容量 | 0.1KVA-300KVA | 1KVA-3000KVA | 輸入電壓 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V | 輸出電壓 | 根據用戶需求訂制各種電壓 | 輸出電壓準確性 | ±1% | 電壓變動率 | ≤1.5% | 輸出波形失真度 | 無失真（與輸入波形比較） | 絕緣等級及IP等級 | F級、H級、HC級可供選擇（常規為H級） IP等級：IP00、IP20 等等 | 工作效率 | ≥98% | 適用頻率 | 50/60Hz | 聯接方式 | Y/△任益組合 | 過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） | 噪聲 | ≤35dB（一公尺內） | 溫升 | ≤60℃ | 絕緣電阻 | ≥150MΩ | 抗電強度 | 3000VAC/1min | 設計壽命 | 30年 | 工作環境 | 溫度：-20～+45℃濕度：≤95%RH不結露 | 工作場所 | 無腐蝕性氣體及導電粉塵 | 安規標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 | 冷卻方式 | 干式風冷 | 備貨情況 | 1~300KVA標準機型均備有現貨，所有規格均以標準化生產。 |
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。 2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。 3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。 4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。 5、高效率設計，達98%以上。 6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動
功能特點
安全，難燃防火，無污染，可直接安裝在負荷中心。
免維護、安裝簡便、綜合運行成本低。
防潮性能好，可在 濕度下正常運行，停運后不經預干燥即可投入運行
損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。
可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。
箔式線圈：
低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈線繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。溫控裝置：
變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示三相線圈各自的工作濕度。并且有超溫報警和跳閘功能。
使用條件
滿足下列要求的使用條件為正常使用條件。
a.海拔
海拔不超過1000m.
b.環境溫度
最高氣溫 +40℃
最高日平均氣溫 +30℃
最高年平均氣溫 +20℃
最低氣溫 -30℃(適用于戶外式變壓器)
最低氣溫 -5℃ (適用于戶內式變壓器)
c.電源電壓的波形
電源電壓的波形似于正弦波。
d.多相電源電壓的對稱性
多相變壓器所連接的電源電壓應近似對稱。
應用范圍
產品的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。
如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是最理想的供配電設備。
|
