英施丹電器集團GSG系列三相伺服電機變壓器

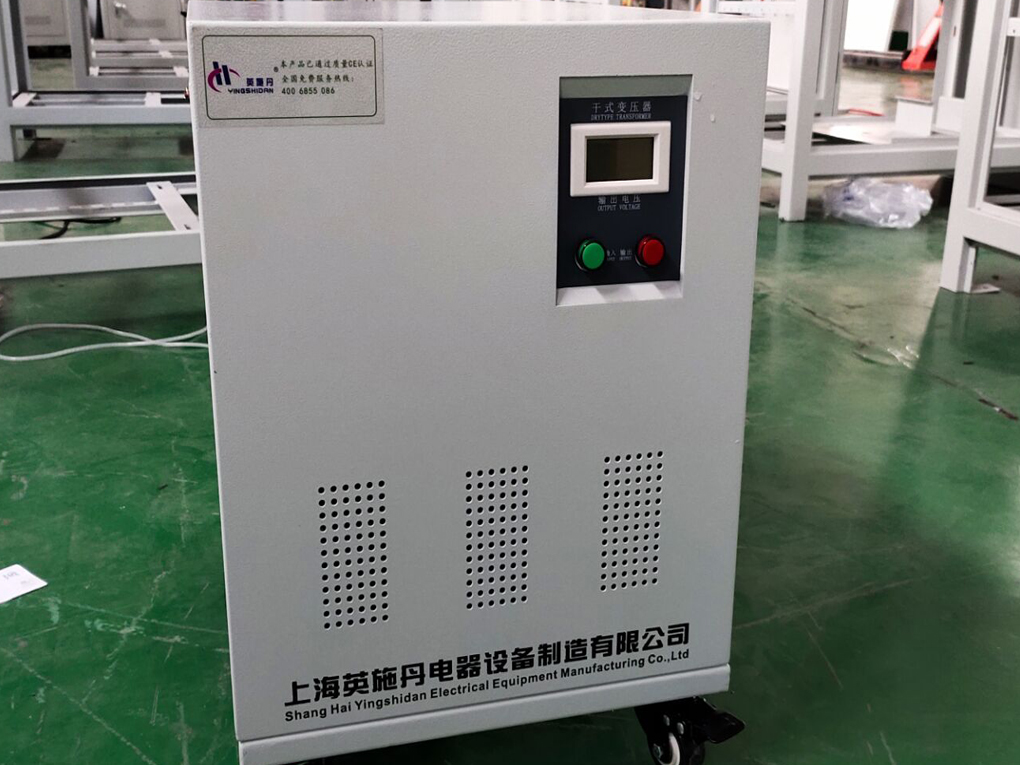

此款三相隔離干式變壓器為10KVA、15KVA、20KVA，按客戶要求加裝了移動輪，散熱風機！  容量10KVA、15KVA、20KVA 電壓參數為380V變200V220V 容量可定制范圍(1KvA~5000KvA) 電壓可隨意定制 1、 可按客戶要求加裝數字顯示器、斷路保護器、高效散熱風機、移動輪、指示燈等電器元件！
2、 輸入輸出電壓，可根據客戶需求進行生產，任意組合
3、 規格和尺寸可根據用戶要求確定;（英施丹集團4006855086）
4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）。

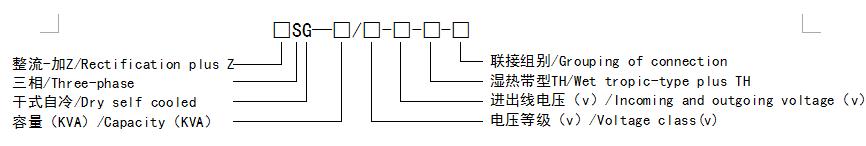

型號含義
SG系列主要參數 英施丹集團產品型號容量 KVA | 英施丹集團產品阻抗電壓 UK% | 空載電流 10% | 外形尺寸 | 安裝尺寸 | 安裝孔 | 重量 | 圖號 | 連接示意圖 | Bmax×Dmax×Emax | A×C | K×L | Kg | 英施丹集團產品sg0.3 | 4 | 25 | 150×100×120 | 90×80 | 7×11 | 6 | 圖1 | 請查看連接示意圖 | 英施丹集團產品sg0.5 | 4 | 25 | 185×115×145 | 122×98 | 7×11 | 8.5 | 英施丹集團產品sg1 | 4 | 18 | 230×130×205 | 150×90 | 10×30 | 14 | 英施丹集團產品sg1.5 | 4 | 18 | 230×140×205 | 150×100 | 10×30 | 18.5 | 英施丹集團產品sg2 | 4 | 14 | 230×150×205 | 150×110 | 10×30 | 20 | 英施丹集團產品sg2.5 | 4 | 14 | 260×145×235 | 150×110 | 10×30 | 25 | 英施丹集團產品sg3 | 4 | 14 | 260×155×235 | 150×115 | 10×30 | 28 | 英施丹集團產品sg3.5 | 3 | 11 | 300×150×265 | 150×110 | 10×30 | 37 | 英施丹集團產品sg4 | 3 | 11 | 300×160×265 | 150×120 | 10×30 | 40 | 英施丹集團產品sg5 | 2.5 | 10 | 300×170×265 | 150×130 | 10×30 | 48 | 英施丹集團產品sg6 | 2.5 | 8 | 300×180×265 | 150×140 | 10×30 | 58 | 7 | 2.5 | 8 | 360×240×310 | 250×140 | 14×40 | 68 | 圖2 | 8 | 2.5 | 8 | 360×250×310 | 250×150 | 14×40 | 75 | 10 | 2.5 | 8 | 360×270×310 | 250×160 | 14×40 | 100 | 12 | 2.5 | 8 | 385×275×330 | 300×160 | 14×40 | 110 | 15 | 2.5 | 8 | 385×285×330 | 300×170 | 14×40 | 120 | 20 | 2.5 | 7.5 | 420×300×360 | 300×180 | 14×40 | 140 | 25 | 2.5 | 7.5 | 420×310×360 | 300×190 | 14×40 | 170 | 30 | 3.2 | 7.5 | 420×310×410 | 300×190 | 14×40 | 180 | 35 | 3.4 | 7 | 480×320×410 | 300×200 | 14×40 | 220 | 40 | 3.4 | 7 | 525×320×450 | 300×200 | 14×40 | 250 | 45 | 3 | 6.5 | 525×330×450 | 300×205 | 14×40 | 280 | 50 | 3 | 6.5 | 525×340×450 | 300×210 | 14×40 | 310 | 64 | 3 | 6 | 550×350×470 | 300×230 | 14×40 | 400 | 80 | 3.2 | 5.8 | 570×360×565 | 300×220 | 14×40 | 500 | 100 | 3.2 | 5.8 | 760×330×680 | 560×205 | 18×40 | 700 | 圖 3 | 150 | 3 | 5 | 820×350×810 | 550×225 | 18×40 | 900 | 200 | 3 | 5 | 870×380×870 | 570×245 | 18×40 | 1100 | 250 | 3 | 4.5 | 900×430×970 | 710×260 | 18×40 | 1280 | 300 | 3 | 4.5 | 930×440×1020 | 710×270 | 18×40 | 1600 | 400 | 3 | 4.5 | 1125×570×1160 | 750×310 | 18×40 | 1900 | 500 | 3 | 4.5 | 1200×600×1225 | 750×315 | 18×40 | 2200 | 英施丹集團產品sgSG系列三相變壓器技術參數示例 | 規格 | SG-10KVA | SG-20KVA | SG-30KVA | SG-45KVA | 一次電壓 | AC200/220/230/240/345/380/415/460/480/550V 50/60Hz 電壓按用戶要求 | 二次電壓 | AC 210V 3Φ 電壓按用戶要求 | 二次電流 | 29A | 58A | 87A | 130A | 二次電壓變動 | 5% | 二次電壓偏差 | ±3% | 聯結組別 | Y/Δ Δ/Y Y/Y0 可按用戶要求 | 周圍環境溫度 | -5°C~50°C | 絕緣等級 | B級（最高容許溫度130°C）可按用戶要求 | 允許濕度 | Max95% RH | 允許溫升 | 80°C（總溫度可達135°C） | 型式 | 干式、自冷 | 絕緣耐壓 | 2500VAC 1minute | 重量 | 100KG | 140KG | 180KG | 280KG |
訂貨須知
1、 產品型號 2、 額定容量 3、 初次級額定電壓 4、 聯結組別 5、 頻率 6、 500KVA以上變壓器需和對方單位技術交底
|
