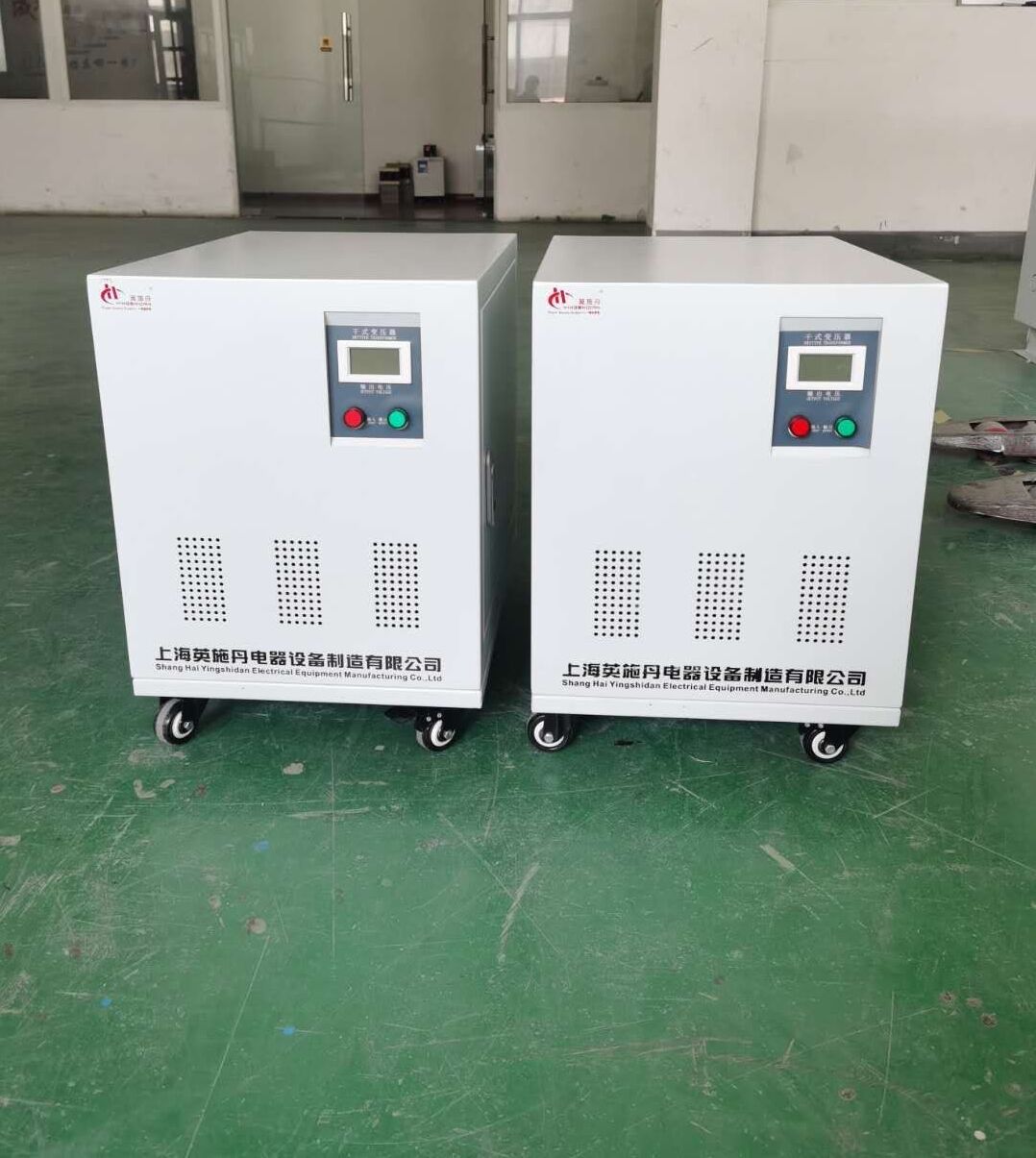

SGB.DGB系列干式隔離變壓器SGB（DGB）系列三相（單相）干式隔離變壓器是一種多線圈（雙線圈及以上）結構變壓器，一、二次側繞組間相互絕緣，其變壓比有固定和帶抽頭兩類，可以升壓也可以降壓。隔離變壓器除了能改變電壓外，還可以把輸入繞組和輸出繞組在電氣上彼此隔離，用以避免同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和地所帶來的危險；此外隔離變壓器還具有一定抑制各種干擾的作用。
>產品說明 (DG單相干式隔離變壓器 DG單相干式隔離變壓器，是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。
DG單相干式隔離變壓器，主要用于交流50—60Hz，電壓不超過500V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。  SGB（DGB）系列三相（單相）干式隔離變壓器的主要作用：
1.電氣安全隔離 2.改變電壓等級 3.克服中心點漂移，改善供電不平衡 4.防浪涌沖擊及濾波功能。 5.防腐蝕 SGB（DGB）系列三相（單相）干式隔離變壓器主要適用于交流50—60Hz，輸入電壓不超過AC1140V的供電場所，廣泛用于高鐵、地鐵、高層建筑、機場、車站、碼頭、企業及隧道等一切需要改變電壓和安全隔離的輸配電場所，產品的額定輸入電壓、額定輸出電壓、聯接組別、抽頭繞組容量的分配等，均可根據用戶要求進行精心設計與制造。 SGB（DGB）系列三相（單相）干式隔離變壓器應在室內使用，正常使用條件為： 1、環境溫度：-15℃— +45℃
2、海拔高度：＜1000M
3、相對濕度：< 95%
4、無嚴重影響變壓器絕緣的氣體，蒸汽、化學沉積、污垢及其它爆炸和腐蝕性介質。
5、安裝場所無嚴重振動或顛簸。 技術參數 容量 | 1KVA-3000KVA | 電壓等級 | AC1140V及以下 | 輸入電壓 | 允許額定電壓±10%波動 | 絕緣電阻 | DC 500V≥100MΩ | 輸出電壓 | 負載范圍內額定電壓±2-3℅ | 絕緣等級 | F級 | 頻率 | 50Hz/60Hz | 環境溫度 | —15°C--+45°C | 抗電強度 | 3500V/10mA/60s | 相對濕度 | ＜95℅ | 負載性能 | 連續100℅滿載時，可承受3-倍瞬間電流 | 溫升 | ＜100K | 波形失真 | 無附加波形失真 | 噪音 | ＜55db |
造型一覽 規格型號 | 額定容量 （KVA） | 額定輸入 線/相電壓（V) | 額定輸出 線/相電壓（V) | 變壓器參考尺寸 寬X深X高 | 參考重量 （KG） | 備注 | 三 相 | SGB-3 | 3 | AC1140V /660V 及以下 | AC3000V /1720V 及以下 | 325×120×260 | 32 |
| SGB-5 | 5 | 325×145×260 | 40 |
| SGB-10 | 10 | 340×200×330 | 60 |
| SGB-15 | 15 | 420×240×390 | 90 |
| SGB-20 | 20 | 420×250×410 | 110 |
| SGB-30 | 30 | 420×350×410 | 130 |
| SGB-40 | 40 | 480×300×460 | 170 |
| SGB-50 | 50 | 650×400×540 | 210 |
| SGB-60 | 60 | 650×420×540 | 230 |
| SGB-80 | 80 | 650×380×600 | 320 |
| SGB-100 | 100 | 650×400×600 | 380 |
| SGB-120 | 120 | 800×450×600 | 420 |
| SGB-150 | 150 | 850×380×780 | 500 |
| SGB-180 | 180 | 850×380×780 | 550 |
| SGB-200 | 200 | 850×430×780 | 620 |
| SGB-225 | 225 | 855×435×780 | 680 |
| SGB-250 | 250 | 860×440×780 | 730 |
| SGB-300 | 300 | 870×445×780 | 820 |
| SGB-400 | 400 | 890×450×780 | 950 |
| SGB-500 | 500 | 1050×600×1200 | 1300 |
| SGB-600 | 600 | 1100×700×1200 | 1500 |
| SGB-800 | 800 | 1120×750×1200 | 1800 |
| SGB-1000 | 1000 | 1150×800×1200 | 2100 |
| 單 相 | DGB-1 | 1 | 相電壓 AC1140V 及以下 | 相電壓 AC3000V 及以下 | 165×140×140 | 12 |
| DGB-2 | 2 | 200×130×210 | 16 |
| DGB-3 | 3 | 200×140×210 | 18 |
| DGB-5 | 5 | 210×170×280 | 28 |
| DGB-8 | 8 | 210×190×300 | 36 |
| DGB-10 | 10 | 210×220×300 | 43 |
| DGB-12 | 12 | 240×170×380 | 47 |
| DGB-15 | 15 | 250×180×380 | 55 |
| DGB-20 | 20 | 250×220×380 | 77 |
| DGB-25 | 25 | 250×230×440 | 100 |
| DGB-30 | 30 | 250×230×550 | 120 |
| DGB-40 | 40 | 260×250×550 | 140 |
| DGB-50 | 50 | 330×240×550 | 170 |
| DGB-60 | 60 | 330×280×550 | 210 |
| DGB-80 | 80 | 330×320×550 | 260 |
| DGB-100 | 100 | 340×320×550 | 300 |
| DGB-120 | 120 | 440×400×600 | 360 |
| DGB-150 | 150 | 450×420×600 | 410 |
| DGB-180 | 180 | 560×440×780 | 470 |
| DGB-200 | 200 | 580×445×780 | 520 |
|
說明： 1.訂貨請注明型號規格、額定輸入電壓、額定輸出電壓、初次級繞組接法、是否帶機箱； 2.機箱散熱方式及是否有特殊要求； 3.變壓器外形尺寸及重量?jī)H供參考，以實際產品為準。
|
