SBK/SG系列三相大功率干式隔離變壓器 經過英施丹集團公司多年的研發和制造銷售經驗，將變壓器從原材料、工藝都已經做了的權威分析和優化，使 我們生產的變壓器比同行業的噪音低、損耗低、壓降小、效率更高更穩定。本系列產品適用于交流50Hz~ 60Hz,電壓2000V以下的電路中, 廣泛用于進口精密機械設備、多軸自動車床、彈簧機械、注塑機械、機械電子設備、醫療設備、整流裝置，照明等。

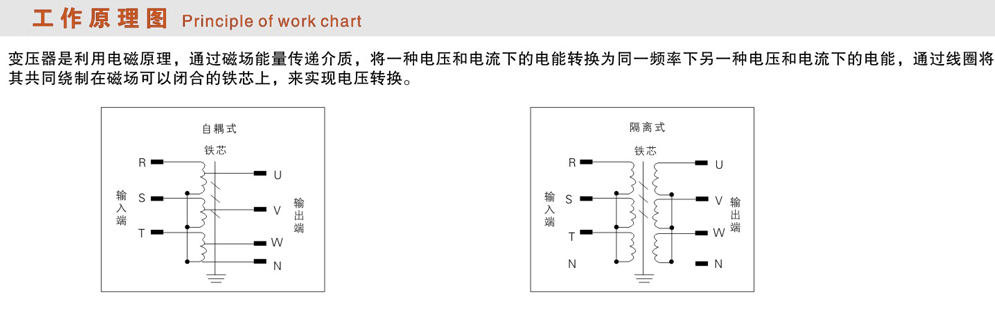

原理
英施丹產品特性優點：
概述（低損耗型三相大功率干式安全隔離變壓器H級180℃絕緣等級）：變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。>變壓器材料配置說明：①鐵芯采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。②線材采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。③絕緣材料采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。④絕緣材料接線端子排 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。 ⑤鐵腳主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。
由于我公司干式變壓器具有以上特點，因此廣泛應用于輸變電系統，如賓館飯店，機場，高層建筑，商業中心，住宅小區等重要場所，以及地鐵，冶煉電廠，輪船，海洋鉆井平臺等環境惡劣場所。

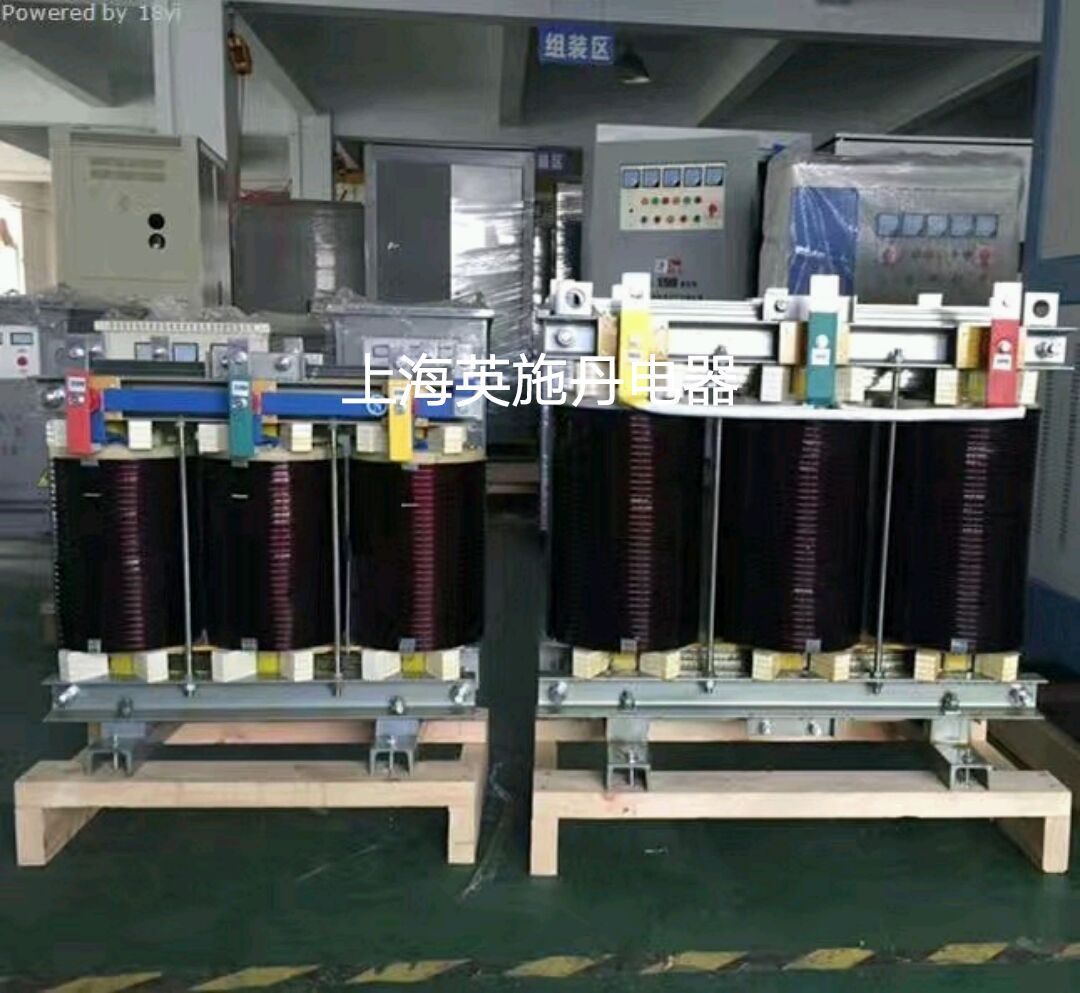

三相大功率變壓器SG630KVA800KVA1000KVA鐵心
鐵心選用進口優質冷軋硅鋼片，鐵心選用進口優質冷軋硅鋼片，全斜接終結構，心柱采用F級無緯粘帶綁扎，鐵心表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵心噪聲，夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。
高壓繞組
高壓繞組高壓繞組用帶填料環妞樹脂真空澆注，極大地減小了局放量，提高了線圈電氣強度，繞組內外壁用玻璃纖維網格板填充，增強了線圈的機械強度，提高了產品抗突發短路的能力，線圈永不開裂。
低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更平衡，同時線圈采用軸向冷卻風道，增強了散熱能力，繞組層間采用TD 陽環氧樹脂預浸布，整體固化成形。
制造工藝
線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構變壓器容量較大時有通風道繞制完畢后進行真空干燥，整個澆注及固化過程完全按照工藝要求進行操作，所有過程都需有嚴格的監視，并視情況進行調整口澆注的精密制造過程使線圈無氣泡、空穴，使制成的變壓器達到優質運行效果。
溫控系統和風冷系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。
保護外殼和出線母排
保護外殼對變壓器作進一步的安全保護，防護等級有IPZO 、IP23 等，外殼材料有冷軋鋼板，不銹鋼板等供用戶選擇低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。
變壓器出線方式
可根據不同的接口形式制造常規的出線、標準封閉母線和標準側出線，也可以根據用戶要求設計特殊出線方式。>產品使用條件：1適用海拔高度：≤5000m
2環境溫度：-15℃～+45℃
3相對濕度：≤90%
4安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
>三相大功率變壓器SG630KVA800KVA1000KVA產品技術參數：
英施丹隔離變壓器系列相數單相三相容量0.1KVA-3000KVA1KVA-3000KVA輸入電壓1φ220V/110V/120V.100V3φ220V/380V/415V/460V.399V/360V輸出電壓根據用戶需求訂制各種電壓輸出電壓準確性±1%電壓變動率≤1.5%輸出波形失真度無失真（與輸入波形比較）絕緣等級及IP等級F級、H級、HC級可供選擇（常規為H級） IP等級：IP00、IP20 等等工作效率≥98%適用頻率50/60Hz聯接方式Y/△任益組合過載能力允許超過1.2倍額定負載工作4小時（可長期滿載）噪聲≤35dB（一公尺內）溫升≤60℃絕緣電阻≥150MΩ抗電強度3000VAC/1min設計壽命30年工作環境溫度：-20～+45℃濕度：≤95%RH不結露工作場所無腐蝕性氣體及導電粉塵安規標準產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準冷卻方式干式風冷備貨情況1~300KVA標準機型均備有現貨，所有規格均以標準化生產。
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。5、高效率設計，達98%以上。6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動
>產品使用范圍： 英施丹隔離變壓器分單相（DG）與三相(SG)系列，主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾（多采用D/Y、D/Yn △/Yo或Yo/ △連接 ）要求的場合等，用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。
英施丹三相大功率變壓器SG630KVA800KVA1000KVASG系列三相干式變壓器（380V變壓器）主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。 ★型號含義 >產品隔離變壓器作用：
1、電氣安全隔離
2、有濾波抗干擾功能
3、能有效地抑制從電源線引人的高次諧波和雷擊電磁脈沖對本系統產生的干擾
4、 能有效地抑制由本系統電子設備發出的高次諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾
5、能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯
6、能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀
7、隔離變壓器之所以在施工中被大量應用，其主要是因為隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。所以比較安全。隔離變壓器常用在有電子管和工作電壓高的電子儀器上，如電子管擴音機，示波器等，也可用于維修電源.
8 、克服中心點漂移，改善供電不平衡
9、 防浪涌沖擊及濾波功能■技術參數
|
