外場設備遠程供電系統由電源升壓設備、供電線纜和電源降壓設備組成。主要用于高速公路外場攝像機、車檢器和情報板等外場設備的供電使用。該設備有效解決了以下幾個問題：
1、實現小規格鋁纜遠程供電傳輸。通過高電壓、低電流的傳輸特性，實現了小于10mm2規格的鋁芯電纜傳輸距離大于10KM的使用效果。
2、節約了大量線纜投資費用。通過使用小規格的鋁芯電纜替代現有的銅芯電纜，節約了大量線纜費用，通過初步對比計算，節約線纜成本超過60%。
3、增強了防盜性能。由于使用了小規格鋁芯電纜作為輸電線路，且電纜可以通過高速公路中央分隔帶的硅芯管或直埋敷設，增加了偷盜難度，減少了偷盜價值，因此大大降低了電纜被盜的風險，減輕了電纜被盜帶來的經濟損失和社會服務影響。 充電，支持帶屏，監控?cái)?shù)據及告警底端存儲，較大程度利用高速公路原預埋管道等預留通道穿裝敷設，根據業務需求選擇合適空間的戶外機柜，工程造價較高，φ100，而現在我們采用了三階逆變控制技術，防塵防水，具有獨立的觸摸式顯示屏及檢測單元，85，550V！V或380，雨季全線開挖施工對高速公路兩側護坡產生影響，運行穩定。首頁，具有定期，集成化設計，4a，LED狀態指示。分段計費等功能。2KVA，多場景靈活配置，在地道里邊的設備洞倉里，安全運行天數，100M自適應。保障高速公路照明設備，為各行業用戶提供持久的高可靠性電力保護，從而提供更高的可用性，轉時間長等， 一、產品簡介： NHDC系列直流遠程供電系統是濟南能華機電設備有限公司（服務熱線：4006855086）為高速公路全程監控系統提供遠距離直流供電的專業電源，它能夠?yàn)椴荚O(shè)在高速公路路側的監控設備提供穩定可靠的直流（或交流）穩壓電源，為全程監控系統可靠運行奠定了基礎。

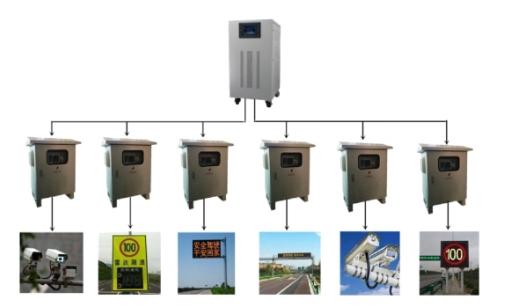

本系統主要由局端機、遠端機和傳輸電纜三部分組成。局端機布設在高速公路沿途收費站或服務區的供電機房?jī)?nèi)，遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠端機之間的高速公路沿線。 二、直流電源發生器（局端機）性能特點及技術參數 2-1、直流電源發生器（局端）性能特點 -- 采用PWM精細電壓調節技術； -- 具有過流、過壓保護功能； -- 模塊化熱插拔結構； -- 軟件和硬件均采用抗干擾設計，提高抗干擾能力； -- 提供設備自診斷功能，方便設備的維護； -- LCD顯示電流、電壓； -- 上電自動投入功能，來電無須重新啟動； -- 設有遙控和通訊接口，方便與計算機控制系統連接。 2-2、 LCP電源發生器（局端）主要技術指標 -- 額定工作電壓：220VAC±15%；或380VA±20%； -- 額定工作頻率：50Hz±15%,優于50（1±4%）Hz； -- 額定輸出功率：2kVA、3kVA、5kVA、7.5kVA、10kVA、15kVA、20kVA、25kVA、30kVA,35kVA，40kVA,50kVA； -- 額定輸出電壓：DC0-800V； -- 輸出方式：正極/負極； -- 輸入效率：>95%； -- 輸入功率因數：>0.95 -- 輸入電流諧波部分:<5%< p=""> -- 工作溫度：-40℃～+75℃； -- 存儲溫度：-40℃～+85℃； -- 相對濕度：0～95%，無凝露。 -- 噪聲:<50db< p=""> -- 海拔高度：0～4500m。 -- 防雷性能：可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1μS。 --內置智能配電儀表，實現對設備運行狀態的實時監測。 三、電源轉換器（遠端）的性能特點及技術參數 3-2、隔離電源轉換器（遠端）主要技術指標 -- 電源容量：1KVA、2kVA、3kVA、5kVA、7.5kVA,10kVA，15kVA。 -- 輸入： DC400-800V -- 輸出電壓：220VAC±1%。 -- 輸出頻率：（50±0.2）Hz。 -- 輸出波形：正弦波,失真度<2%。< p=""> -- 過載能力：125%額定負載，10Min。 -- 輸出功率因數：<0.8。< p=""> -- 輸出電源效率：>95%。 -- 測量控制精度優于1%。 -- 防雷性能：可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1uS。 -- 工作溫度：-40℃～75℃。 -- 存儲溫度：-40℃～85℃。 -- 工作濕度：0～95％，無凝露。 -- 海拔高度：4500m。 -- 噪聲:<50db< p=""> -- 配電回路數≥6，按照用電設備用量進行配置。 -- 內置智能配電儀表，實現對設備運行狀態的實時監測。
|
