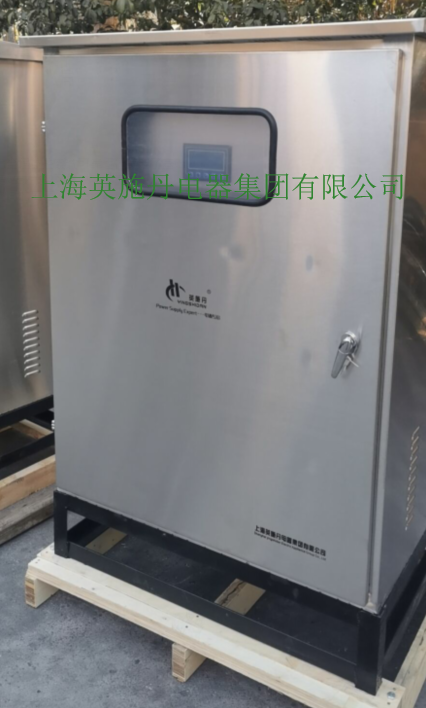

1、產品簡介： YSDDX系列遠端機將高壓直流電轉換成穩定的直流（DC/DC）或交流（DC/AC）的負載端降壓穩壓設備，具有高可靠性、高功率密度，體積小、重量輕、散熱、抗干擾能力強，適合各種安裝環境等特點。
2、性能特點： -- 采用SPWM/PWM電力電子變換調節技術； -- 具有雷擊保護、過流、過壓過載保護功能； -- 軟件和硬件均采用抗干擾設計，提高抗干擾能力； -- 上電自動投入功能，來電無須重新啟動； -- 帶有上電過零啟動功能； -- LED顯示電流、電壓； -- 設有遙控和通訊接口，方便與計算機控制系統連接； -- 線路全部進行防潮處理，適于潮濕地區使用。 3、技術指標： 型號 | YSDDX-1K | YSDDX-2K | YSDDX-3K | YSDDX-5K | YSDDX-7.5K | YSDDX-10K | YSDDX-15K | YSDDX-20K | 功率 | 1KVA | 2KVA | 3KVA | 5KVA | 7.5KVA | 1KVA | 15KVA | 20KVA | 輸入電壓 | 400~800VDC（適應局端機電壓，可定制）及交流旁路（可選） | 輸出電壓 | 220VAC/380VAC±1%（可選） | 輸出波形 | 交流正弦波,失真度<2% | 輸出頻率 | （50±0.2）Hz。 | 過載能力 | 125%額定負載，10Min。 | 功率因素 | 輸出功率因數：<0.9 | 效率 | >95% | 測量控制精度 | ≤1% | 顯示 | LED/LCD | 保護功能 | 過壓、過流、短路、過溫等保護 | 工作溫度（℃） | -40-75℃ | 工作濕度 | ≤95% | 冷卻方式 | 自冷或風冷 | 海拔高度 | ≤4500m | 噪聲 | <50db | 防雷性能 | 可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1uS。 | 實時監控功能 | 內置智能配電儀表，實現對設備運行狀態的實時監測。 | 監控告警 | 報警干觸點/RS485 |
2-1、直流電源發生器（局端）性能特點
-- 采用PWM精細電壓調節技術；
-- 具有過流、過壓保護功能；
-- 模塊化熱插拔結構；
-- 軟件和硬件均采用抗干擾設計，提高抗干擾能力；
-- 提供設備自診斷功能，方便設備的維護；
-- LCD顯示電流、電壓；
-- 上電自動投入功能，來電無須重新啟動；
-- 設有遙控和通訊接口，方便與計算機控制系統連接。
2-2、 LCP電源發生器（局端）主要技術指標
-- 額定工作電壓：220VAC±15％；或380VA±20％；
-- 額定工作頻率：50Hz±15％,優于50（1±4％）Hz；
-- 額定輸出功率：2kVA、3kVA、5kVA、7.5kVA、10kVA、15kVA、20kVA、25kVA、30kVA,35kVA，40kVA,50kVA；
-- 額定輸出電壓：DC0-800V/0-1000V；
-- 輸出方式：正極/負極；
-- 輸入效率：>95％；
-- 輸入功率因數：>0.95
-- 輸入電流諧波部分:<5％
-- 工作溫度：-40℃～+75℃；
-- 存儲溫度：-40℃～+85℃；
-- 相對濕度：0～95％，無凝露。
-- 噪聲:<50db
-- 海拔高度：0～4500m。
-- 防雷性能：可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1μS。
--內置智能配電儀表，實現對設備運行狀態的實時監測。
三、電源轉換器（遠端）的性能特點及技術參數
3-1、隔離電源轉換器（遠端）性能特點
-- 采用SPWM精細電壓調節技術；
-- 具有過流、過壓保護功能；
-- 模塊化熱插拔結構；
-- 零切換自動旁路系統；
-- 軟件和硬件均采用抗干擾設計，提高抗干擾能力；
-- 上電自動投入功能，來電無須重新啟動；
-- 帶有上電過零啟動功能；
-- 帶有時序控制功能。
-- LCD顯示電流、電壓；
-- 設有遙控和通訊接口，方便與計算機控制系統連接；
-- 線路全部進行防潮處理，適于潮濕地區使用。
3-2、隔離電源轉換器（遠端）主要技術指標
-- 電源容量：1KVA、2kVA、3kVA、5kVA、7.5kVA,10kVA，15kVA。
-- 輸入： DC400-800V/DC500-1000V
-- 輸出電壓：220VAC±1％。
-- 輸出頻率：（50±0.2）Hz。
-- 輸出波形：正弦波,失真度<2％。
-- 過載能力：125％額定負載，10Min。
-- 輸出功率因數：<0.8。
-- 輸出電源效率：>95％。
-- 測量控制精度優于1％。
-- 防雷性能：可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1uS。
-- 工作溫度：-40℃～75℃。
-- 存儲溫度：-40℃～85℃。
-- 工作濕度：0～95％，無凝露。
-- 海拔高度：4500m。
-- 噪聲:<50db
-- 配電回路數≥6，按照用電設備用量進行配置。
-- 內置智能配電儀表，實現對設備運行狀態的實時監測。 |
