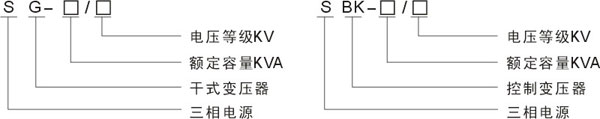

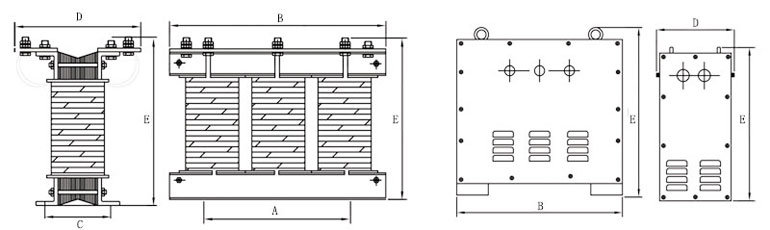

一、380V升415V750V800V1140V升壓變壓器概述 SG系列三相干式變壓器廣泛適用于交流50～60Hz，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；ZSG系列三相干式整流變壓器供整流設備、整流后作充電、電壓調節及直流電源之用。 二、型號及其含義 三、外型及安裝尺寸 | 型號 | 外形尺寸(開啟式) | 安裝孔距 | 外形尺寸(防護式) | | B × D × E | A × C | B × D × E | | SG-1KVA | 200×150×210 | 180×120 | 310×280×300 | | SG-1.5KVA | 240×150×230 | 180×120 | 350×300×360 | | SG-2KVA | 240×160×230 | 180×150 | 350×300×360 | | SG-3KVA | 250×180×230 | 180×170 | 350×300×360 | | SG-4KVA | 300×180×280 | 220×180 | 400×350×410 | | SG-5KVA | 300×200×280 | 220×200 | 400×350×410 | | SG-7KVA | 380×200×350 | 280×180 | 500×400×480 | | SG-8KVA | 380×220×350 | 280×190 | 500×400×480 | | SG-10KVA | 380×240×350 | 280×220 | 500×400×480 | | SG-15KVA | 420×220×400 | 280×220 | 600×500×580 | | SG-20KVA | 420×240×410 | 280×260 | 600×500×580 | | SG-30KVA | 480×260×460 | 320×260 | 600×500×580 | | SG-40KVA | 530×320×500 | 320×280 | 750×600×720 | | SG-50KVA | 530×350×520 | 450×260 | 750×600×720 | | SG-80KVA | 630×400×580 | 450×280 | 850×650×820 | | SG-100KVA | 720×500×650 | 550×350 | 950×700×850 | | SG-200KVA | 850×550×700 | 600×400 | 1100×800×1000 | | SG-300KVA | 1000×650×800 | 680×420 | 1200×800×1100 |
升壓穩壓SBW5系列補償式交流電力穩壓器，是我廠引進吸收歐美先進技術，同時結合我國國情，為穩定交流電壓而設計的。當外界供電網絡電壓波動時能自動保持輸出電壓的穩定性。設計等新工藝、新技術的引入，使穩壓器更加節能。
SBW5補償式電力穩壓器系列產品具有容量大、效率高、無波形畸變，電壓調節平衡、控制功能強、品種齊全。適用負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓、欠壓、相序、缺相等自動保護裝置，以及體積小、重量輕、使用安裝方便、運行可靠等特點。箱體采用封閉柜式，體積小、散熱好、檢測儀表位置醒目、指示準確。 二、使用場合 穩壓電源可廣泛應用于：激光機、印刷機、加工中心、醫療設備、工礦企業、水利水電工程、油田、鐵路、建筑工地、學校、醫院、郵電、賓館、科研等部門的電子計算機、精密機床、計算機斷層掃描攝影（CT）、精密儀器、試驗裝置、電梯照明、進口設備及生產流水線等需要電源穩定電壓的場所。也適應于電源電壓過低或過高、波動幅度大的低壓配電網末端的用戶及負載變動大的用電設備，特別適用于一切對電網波形要求高的穩壓用電場所。大功率補償式電力穩壓電源可接火力、水力、小型發電機。無嚴重影響穩壓器絕緣的氣體，蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。安裝場所無嚴重振動或顛簸。 三、產品性能 | 容量 | 30kVA~3000kVA | 輸入范圍 | 三相AC380V±25%（285V～475V）或?qū)挿秶貏e訂制380V±35% | | 頻率 | 47Hz~63Hz | | 輸出電壓 | 線電壓AC380V（相電壓AC220V) | | 中心電壓 | 線電壓AC380V（相電壓AC220V±5℅可調整） | | 穩壓精度 | ±（1～5）%可設定 | | 響應時間 | ≤0.05s | | 穩定時間 | ≤1.0s（輸入電壓相對額定值階躍變化10%） | | 波形失真 | ≤0.1% | | 效率 | ≥98.5% | | 功能控制 | CPU智能運行控制，所有參數通過顯示屏操作設定或電腦設定. | | 穩壓方式 | 無級調整 | | 調壓穩壓功能 | 具有手動調壓功能、自動穩壓以及可調可穩功能. | | 自動上電功能 | 輸入電源停電后恢復供電時，可選擇“自動模式”或“不啟動模式”；選擇“自動啟動”模式，則在來電時延時幾秒以后，穩壓器能自動輸出，保護設備不被高低電壓沖擊損壞，實現無人值守. | | 市電直通功能 | 市電直通功能： 當穩壓器故障或維修時，具備電源直通供電功能. | | 保護功能 | 過壓、欠壓、過流、短路、缺相、逆相等. | | 報警、消音功能 | 故障發生時，穩壓器就能發出報警，按顯示面扳上按鍵可消音 | | 顯示屏 | 彩屏液晶LCD中英文菜單顯示，動態掃描故障記錄，顯示屏美觀、清晰 | | 工作狀態 | 穩壓狀態/市電狀態 | | 異常指示 | 具有過壓、欠壓、過流、相序、缺相等指示 | | 可選配置 | 具有232/485接口，可實現計算機遠程遙測、遙信和遙控，各種參數可進行設置或修改，免費提供通信協議. | | 自動轉市電功能 | “穩壓器出故障時可自動轉換到市電供電，不造成停止運行。”（訂貨前說明自動上電功能）如果控制電路系統癱瘓不能自動轉到市電，可通過強制按鈕或開關切換到市電直通供電，以確保不會因穩壓器故障而停止供電. |
四、外型尺寸、包裝 型號規格
| 輸出功率 (kVA) | 產品尺寸 (mm) | 重量 | SBW5-30KVA | 30KVA | 600X850X1250(單柜) | 230 | SBW5-50KVA | 50KVA | 600X850X1250(單柜) | 250 | SBW5-80KVA | 80KVA | 650X850X1350(單柜) | 300 | SBW5-100KVA | 100KVA | 650X850X1350(單柜) | 360 | SBW5-150KVA | 150KVA | 750X950X1500(單柜) | 480 | SBW5-180KVA | 180KVA | 750X950X1500(單柜) | 500 | SBW5-200KVA | 200KVA | 750X950X1500(單柜) | 630 | SBW5-225KVA | 225KVA | 750X950X1500(單柜) | 680 | SBW5-250KVA | 250KVA | 750X950X1500(單柜) | 700 | SBW5-300KVA | 300KVA | 1100X900X2000(單柜) | 740 | SBW5-320KVA | 320KVA | 1100X900X2000(單柜) | 860 | SBW5-350KVA | 350KVA | 1100X900X2000(單柜) | 980 | SBW5-400KVA | 400KVA | 1100X900X2000(單柜) | 1080 | SBW5-450KVA | 450KVA | 1200X1100X2200(單柜) | 1320 | SBW5-500KVA | 500KVA | 1200X1100X2200(單柜) | 1470 | SBW5-600KVA | 600KVA | 1200X1100X2200(單柜) | 2170 | SBW5- F/800KVA | F/800KVA | 1850X1300X2200(單柜) | 2650 | SBW5-F/1000KVA | F/1000KVA | 1950X1350X2250(單柜) | 3150 | SBW5-F/1200KVA | F/1200KVA | 1950X1350X2250(單柜) | 3650 | SBW5-F/1600KVA | F/1600KVA | 1950X1350X2250(單柜) | 4700 | SBW5-F/1800KVA | F/1800KVA | 1100X1200X2200 (四柜) | 5200 | SBW5-F/2000KVA | F/2000KVA | 1100X1200X2200 (四柜) | 5800 |
|
