產品概述電壓調壓器電壓調節器調檔變壓器生產廠：
TSGC2、 TSGC2J系列英施丹接觸調壓器產品為機電工業第十四批節能產品。 本產品具有波形不失真、 體積小、 重量輕、 效率高、 使用方便、 運行可靠等特點其性能更為優越。 可廣泛用于工業(如化工、冶金、 儀器儀表、 機電制造、 輕工等),科學實驗, 公用設備、 家用電器中 , 以實現調壓、 控溫、 調速、 調光及功率控制等目的. 我公司開發及研究的接觸式自耦調壓器采用先進的科學技術, 符合國家及行業標準 . Product Overview

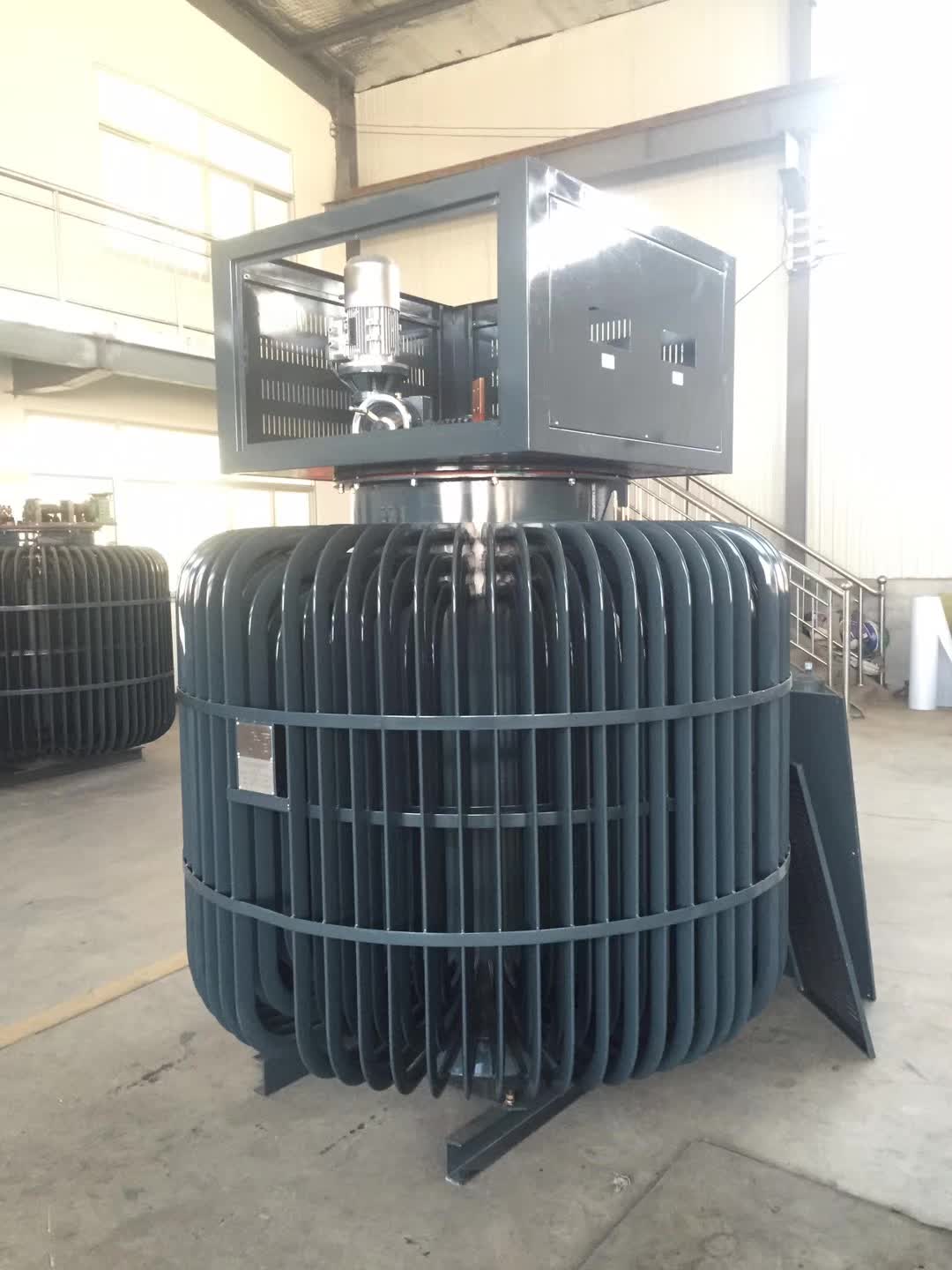

英施丹TDA TSA高壓大容量感應調壓器是為國家產業結構的調整,適應規�；�、產業化,集約化大生產的市場需求研制開發的.產品具有容量大,損耗低,效率高.調壓波形好,調壓范圍大無觸點調壓,長期可靠運行的特點.不需經過配變電設備,可直接高壓輸入.高壓輸出.大大降低了項目資金投入.自耗及安裝操作的麻煩.特別適應當今高速便捷的信息時代.廣泛應用于大型電機,水泵試驗,玻璃制造,化工系統,整流設備,塑料機械,鐵路信號,電爐,紡織印染.國防工程科研等領域.是理想的調壓、調溫、調速、調功、調光的大型交流電源。
產品特點
1、無觸點調節，使用壽命長；
2、適用于各種性質的負載；
3、過載能力強；
油浸式調壓器運行可靠，使用、維護方便,感應調壓器工作原理和結構與堵轉的異步電動機相似，而能量轉換關系則類似于自耦變壓器。它借助于手輪或伺服電動機等傳動機構，使定子和轉子之間產生角位移，從而改變定子繞組與轉子繞組感應電動勢的相位和幅值關系，以達到調節輸出電壓的目的。感應調壓器有三相式和單相式兩種。結構特點電壓調壓器電壓調節器調檔變壓器生產廠
Structural feature
英施丹接觸式調壓器采用進口硅鋼片, 經先進加工工藝制作而成的節能型新產品。 根據需要的電壓,單相接觸式調壓器可以從0~250V或0~300V(特殊)進行自由調整,三相接觸式調壓器可以從0~430V或0~520V(特殊)進行自由調整調壓器具有效率高,漏磁小,損耗小 , 溫升 低, 噪音低 , 震動小, 瞬間過載能力強, 使用方便、 可靠, 能長時間運行等特點。
其中線圈是調壓器是主要組成部分,它具有以下性能:
1.采用高導磁有取向直鋼片,因此損耗小。
2.采用機械自動繞線,匝與匝之間均勻,每一條線拉直與平行,因此接觸面平整。
3.采用耐熱的樹脂材料來浸漆、固化,使調壓器更耐熱。
4.采用機械研磨 ,使接觸表面平滑如鏡。
5.采用傳統多碳刷設計,使電刷的接觸面增大,減小每個碳刷承受的電流,降低溫升。6.采用高性能的電刷 , 增加導電率 ,消滅火花。
7.采用銅表面焊接,減少接觸電阻 ,降低溫升。
8.采用耐熱的彈性金屬材料,使機械壓力長期穩定,減少接觸的溫升. 技術參數電壓調壓器電壓調節器調檔變壓器生產廠 | 輸入電壓 | 三相（三相四線）380V | | 輸出電壓 | 三相0-430V | | 工作頻率 | 50Hz/60Hz | | 效率 | >90% | | 波形失真 | 無附加失真 | | 溫升 | <60°c< td=""> | | 抗電強度 | 2000V/min | | 絕緣電阻 | 三相>2MΩ |
產品主要規格
| 相數 | 型號 | 規格(KVA) | 外觀尺寸L*W*H(mm) | 重量 | | 三相 | TSGC₂J | 3 | 170*210*520 | 21 | | 6 | 210*250*520 | 31 | | 9 | 240*270*520 | 42 | | 12 | 350*400*590 | 73 | | 15 | 350*400*590 | 79 | | 20 | 350*400*590 | 81 | | 30 | 350*430*1100 | 65 | | 40 | 350*430*1100 | 70 | | 45 | 350*430*1100 | 75 | | 50 | 350*430*1100 | 80 | | 三相 | TDGC₂ | 0.6 | 150*120*330 | 17 | | 1.5 | 170*130*340 | 20 | | 32 | 70*170*420 | 20 | | 62 | 60*210*460 | 28 | | 92 | 80*210*480 | 35 | | 15 | 320*240*570 | 48 | | 30 | 330*340*1500 | 105 | | 50 | 350*380*1700 | 135 | | 60 | 380*440*1800 | 155 |
|
