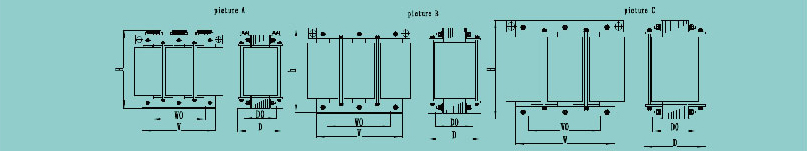

一、FSG -10 -EISA三相變壓器適用范圍 FSG -10 -EISA系列三相干式風電隔離變壓器是我公司在參照國際同類產品,結合我國國情的基礎上研制生產的新一代節能型干式變壓器,從300VA到1000KVA之間,符合IEC439、GB5226等標準,繞組采用脫胎整列繞制方法;變壓器進行真空浸漆,使變壓器的絕緣等級達到F級或H級。SG系列三相干式隔離變壓器廣泛適用于交流50Hz至60Hz,電壓1000V以下的電路中,廣泛用于進口,國產風力發電組合箱變設備中做主控變壓器,控制系統,整流裝置,照明等。產品的各種輸入、輸出電壓的高低、聯接組別(一般為Dyn11)、調節抽頭的多少及位置(一般為±5% )、繞組容置的分配、整流電路的運用、是否需要帶外殼等,均可根據用戶的要求進行精心的設計與制造。 二、產品特點 在隔離變壓器建立新的中線-接地可解除電網中共模干擾和其它中線的干擾,隔離變壓器將三線△接線轉換為四線Yo系統,加屏蔽進一步免除了由變壓器內部耦合的高頻脈沖干擾和哚音,雖然有屏蔽的隔離變壓器對各種N-G來的干擾(脈沖和高頻噪聲)能有效防止,但變壓器必須正確妥善接地,十分嚴格,否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。 1.變節能低噪 采用優質冷軋硅鋼片疊裝;采用特殊浸漆工藝處理,有效降低了運行時的震動和噪聲,以及采用耐高溫的絕緣材料設計有效提高耐溫等級。此類新工藝、新技術的引入,使變壓器更加節能,更加寧靜、節能、低噪。線圈留有通風槽,空氣流動暢通,有效降低線圈溫度。 2.高可靠性 結構合理,效率高,波形不失真,使用方便可靠,能長時間運行,性能指標完全符合GB/6450干式電力變壓器標準要求,可隔離開主電網供電,防沖擊,防干擾,防雷電。 3.環保特性 具有耐熱性、穩定性、化學兼容性、低溫性、抗輻射性和無毒性。 三、應用場合: 廣泛用于沿海,草原,山頂,地鐵、髙層建筑、機場、車站、碼頭、工礦企業及隧道的風力輸配電及進口風力輸配電設備的使用等場所。 四、外型及尺寸參數
三相隔離變壓器型號 | 圖號 | 逆變器功率(KW) | 額定輸出電流(A) | 三相輸入電壓 | 三相輸出電壓 | 變壓器效率 | 重量 (KG) | 尺寸 | W | D | H | WO | DO | FSG -10 -EISA -690/400 | A | 10 | 14.4 | AC690V | AC400V | 95% | 110 | 430 | 260 | 450 | 240 | 176 | FSG -15 -EISA -690/400 | 15 | 21.7 | AC690V | AC400V | 96% | 170 | 430 | 320 | 450 | 240 | 236 | FSG -20 -EISA -690/400 | 20 | 28.9 | AC690V | AC400V | 96.3% | 175 | 430 | 320 | 450 | 240 | 236 | FSG -30 -EISA -690/400 | B | 30 | 43.3 | AC690V | AC400V | 96.6% | 260 | 430 | 390 | 520 | 240 | 276 | FSG -50 -EISA -690/400 | 50 | 72.2 | AC690V | AC400V | 96.8% | 305 | 430 | 390 | 520 | 240 | 276 | FSG -100 -EISA -690/400 | C | 100 | 144.3 | AC690V | AC400V | 97.6% | 485 | 600 | 470 | 620 | 550 | 288 | FSG -125 -EISA -690/400 | 125 | 180.4 | AC690V | AC400V | 97.9% | 570 | 600 | 500 | 620 | 550 | 318 |
加裝穩壓器一、概述 SBW系列三相全自動補償式電力穩壓器,是我公司吸收西歐技術,精心研制 節能型新產品,當外界供電網電壓波動或負載變動造成電壓波時能自動保持輸出電壓 的穩定。 本系列產品與其它穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平衡 等優點,適用負栽廣泛,能承受瞬時超栽,可長期連續工作,手動/自動連續切換, 設有過壓、過流、缺相、相序保護及機械故障自動保護,以及體積小、重置輕、使用 安裝方便、運行可靠等優點。 二、型號及其含義
三、適用范圍 廣泛適用于電壓低、波動幅度大的低壓配置終端用戶及負載變動較大的用電設備,如升降機、起垂機、攏拌機、紡織機械。印刷機械。大型數控機床、電鍍廠、石 材加工廠等一切需要電壓穩定的場所。 SBW、DBW系列穩壓器應在室內使用, 正常使用條件為: 環境溫度:-15℃— +4℃ 海拔高度:<1000m 相對濕度:<90% 無嚴重影響穩壓器絕緣的氣體:蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。 安裝場所無嚴重振動或顛簸。 四、規格參數 型號 | 額定容量 | 輸出電流 | 輸入電壓 | 輸出電壓 | 相數 | 穩壓精度 | 外形尺寸 | SBW-50 | 50 | 76 | 線電壓 304-456V | 380 ± 5% 可設定 | 三相 | ±1 -5% | 800*600*1310 | SBW-80 | 80 | 121.5 | 800*600*1310 | SBW-100 | 100 | 152 | 800*600*1310 | SBW-150 | 150 | 228 | 950*690*1570 | SBW-200 | 200 | 304 | 950*690*1570 | SBW-250 | 250 | 380 | 1060*800*1680 | SBW-300 | 300 | 456 | 1060*800*1680 | SBW-350 | 350 | 532 | 1120*860*1740 | SBW-400 | 400 | 608 | 1120*860*1740 | SBW-450 | 450 | 684 | 1220*960*1840 | SBW-500 | 500 | 760 | 1220*960*1840 |
|
