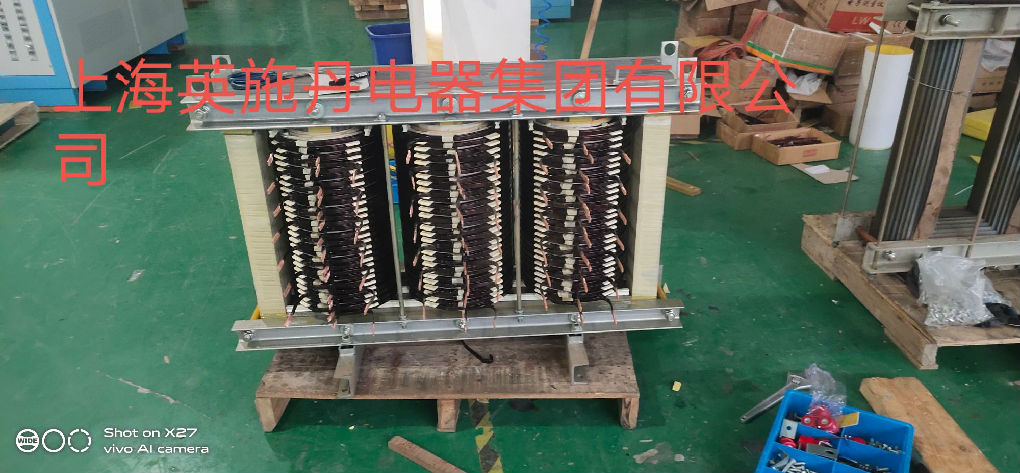

英施丹輸入380V輸出220V三相五柱式六相雙反星形整流變壓器D雙Y11Y11三相五柱變壓器的繞組形式通常接成雙反星形,一般用于 大電流加熱并且是整流的電路中,三相變壓器常見的是三繞組三個鐵芯柱，而五柱變壓器在側面各多加了-個鐵芯柱,三相五柱變壓器的優勢是可以省略掉用于平衡電流用的電抗器,這樣對配電柜的空間利用上有很大的好處，
三相五柱六相雙反星形整流變壓器工作原理
三相五柱雙反星形變壓器的整流電路由于兩旁軛的存在，使得五柱變壓器鐵芯框中的三倍頻諧波磁通或不對稱分量中的零序磁通可以從旁軛通過，而不必通過螺桿、夾件等結構件成回路,從而有效降低了三相變壓器的零序阻抗,減少了設備使用過程中產“生的零序損耗,降低了這些結構件上的附加損耗;同時使得上鐵軛和下鐵軛中的磁通量大大低于鐵芯柱中磁通量,有效降低了普通三相雙反星形變壓器鐵芯框的高度,節省了設備所占空間。
同時三相五柱式變壓器可以取代平衡電抗器,達到使兩組三相半波整流電路可以并聯工作的目的,三相五柱式雙反星形變壓器使得設備結構更加簡化、合理和經濟。
三相五柱雙反星形變壓器完全能滿足水電部頒發的《電力系統諧波管理規定》的要求。具有帶負載能力強，結構合理、 效率高,能耗低、溫升低、 噪音小等特點。
應用場合
電化學行業
電化學工業是應用整流變壓器較多的行業。電解有色金屬化合物以制取鋁、鎂.銅及其它金屬;電解食鹽以制取氨堿;電解水以制取氫和氧。傳動用直流電源
這一類整流變壓器主要用于電力傳動中的直流電機供電,如軋鋼電機的電樞和勵磁。
電鍍用或電加工用直流電源
整流變壓器額定直流負載電壓為數伏至數十伏,電流大至數萬安培。
充電用直流電源
-般用于蓄電池充電。
結構特征
三相五柱雙反星形整流變壓器鐵芯選用優質晶粒取向冷軋硅鋼片, 鐵芯柱和鐵軛為多級階梯迭積的圓截面或矩形截面。在上、下鐵軛的兩側利用槽鋼作為夾件 ,通過夾軛螺桿以達到夾緊鐵芯的目的。
繞組采用Y/Yx2聯接方式,能有效濾除隔離電網諧波。
..... 15:19:45
三相五柱變壓器，變流是整流、逆流和變頻三種工作方式的總稱，本系列五柱整流變壓器是專業配六相雙反星半波整流裝置的電源變壓器，該變壓器鐵心用五柱式結構，可讓相位三相同的三倍頻高次諧波磁通在旁軛中成回路，三相五柱式鐵心也和平衡電抗器一樣，能夠使兩個三相半波整流并聯運行，三相五柱式鐵心還可以讓不對稱分量中的零序磁通從旁軛通過，從而大大降低整流機箱的結構零件損耗，采用三相五柱鐵心取消了平衡電抗器，整個整流裝置的大電流母線結構得到了簡化，造型的自由度得到釋放，工藝設計更顯得合理，又可節省很多原材料，減輕了整機重量。
.....
鐵芯采用武鋼Q120W300全新新硅鋼片，繞組采用H等級耐溫180°漆包線，初次級加風道，增加散熱面積。腳架全部采用開模壓制鍍鎳材料符合環保要求，絕緣材料采用H級NOMEX絕緣復合紙，變壓器整體真空浸漆，烘箱溫度采用漸進式溫度調節，最終溫度155°端子采用全銅端子，變壓器檢測每一道工序嚴格按國家標準測試!
2021年.6月.19日15:20:03發布
|
