三相油浸感應調壓器主要用于實驗單位，其制造標準需參照 JB/T 10090-1999，其產品技術需滿足以下條件： 達到技術指標：
容量范圍：100～2000KVA 輸入電壓：380V 輸出電壓：0～650V（可選擇） 頻率：50HZ
效率：96％ 抗電強度：2000V／60S﹤10mA 過載能力：＞125％----120min，＞150％----60min
絕緣電阻：﹥20MΩ 環境溫度：-5℃～＋40℃ 相對濕度：﹤95％ 溫升：﹤55℃ 噪聲：﹤85dB。
 工作條件 在下列條件下，本產品能長期連續運行。 1．海拔高度不超過1000米； 2．周圍介質溫度不高于+40℃； 3．空氣相對濕度不大于85%； 4．不含有化學腐蝕性氣體及蒸汽的環境中； 5．無爆炸危險的氣體環境中； 6．戶內使用。 本產品的溫升標準為：油面溫升55℃，（在周圍介質溫度為40℃時，油面最高溫度不允許超過95℃），繞組溫升65℃鐵心溫升80℃。 30 6 6.3 10 10.5 11 ±5 0.4 Dyn11 Yzn11 Yyn0 0.13 0.63/0.60 2.3 4.0 50 0.17 0.91/0.87 2.0 63 0.20 1.09/1.04 1.9 80 0.25 1.31/1.25 1.9 100 0.29 1.58/1.50 1.8 125 0.34 1.89/1.80 1.7 160 0.40 2.31/2.20 1.6 200 0.48 2.73/2.60 1.5 250 0.56 3.20/3.05 1.4 315 0.67 3.83/3.65 1.4 400 0.80 4.52/4.30 1.3 500 0.96 5.41/5.15 1.2 630 Dyn11 Yyn0 1.20 6.20 1.1 4.5 800 1.40 7.50 1.0 1000 1.70 10.30 1.0 1250 1.95 12.00 0.9 1600 2.40 14.50 0.8 注1：對于額定容量為500KvA及以下的變壓器，表中斜線上方的負載損耗值適用于Dyn11或 Yyn0聯結組，斜線下方的負載損耗值適用于Yyn0聯結組 注2：根據用需要，可提供高壓分接范圍為±2×2.5%的變壓器 注3：根據用戶需要，可提供低壓為0.69kV的變壓器 表2 630kVA-6300 kVA三組雙繞組無勵磁調壓配電變壓器 額定容 電壓組合及分接范圍 聯結組標 空載損耗 負載損耗 空載電 短路阻

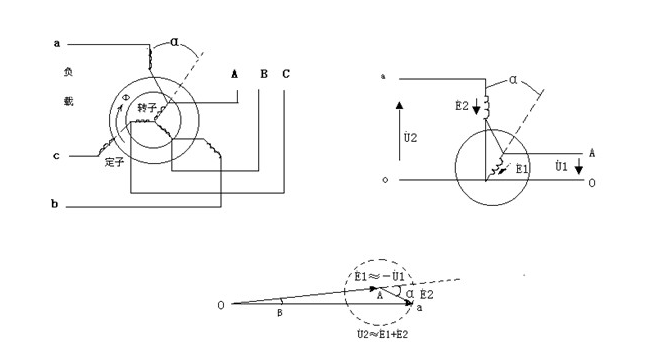

工作原理 本產品機構類似一般立式繞線轉子異步電動機，由于它處于堵轉狀態下工作，因此，其工作原理相似于感應電機與三相干式隔離變壓器。當定、轉子相對位置改變后，對于三相調壓器即改變了二次串聯繞組感應電勢的相位，再借自藕的線路聯接，使負載電壓能夠在一定的范圍內，獲得無級而平滑的調節。 調壓器繞組聯結原理圖如圖1所示。 電機試驗； 輸出容量（千伏安） “感”應； 油“浸”自冷 S為“三”相； “調”壓器。 三相調壓器繞聯組結理圖原 調壓器的輸出電壓特性，如圖2所示。 圖中：f1 （Ө）—空載輸出電壓特性曲線； f2 （Ө）—額定負載阻抗下輸出電壓特性曲線； Ө—定、轉子相對電度角，輸出電壓為最低值時候，Ө=0° U20max—空載輸出電壓的最高值； U2—額定負載阻抗下的輸出電壓。 因受電磁和結構設計的限制，負載電壓從零開始調節的調壓器，空載輸出下限電壓往往有一個比較小的起始值。 四、 產品特點 本系列調壓器由于采用了定子斜槽新結構，加強了調壓器主要結構件和傳動機構的機械強度，合理選取槽配合和各種電磁參數，并采用優質磁性材料，因此與一般型三相感應調壓器相比，在性能上有很大的改進和提高，能較好地滿足電機試驗的要求。它具有下述特點： 1、 輸出電壓波形好，調壓特性連續均勻平滑。符合國際電工委員會（IEC）標準中對電機試驗電源有關質量要求的規定。 2、 空載電流和總損耗較小，突加負荷時短時過負荷能力大，因此有助于減少安裝容量，有利于節約電能和運行費用。 3、 輸出端電壓實際調節范圍寬，從而能滿足50周波和60周波異步電動機空載特性，短時升高電壓試驗和實測雜散耗試驗的要求。 4、 噪音振動較小，因而減少了環境污染，改善了試驗工人的工作條件。 五、 結構特征 調壓器主要由器身、冷卻油箱和傳動機構三部分組成。 1. 器身結構與一般立式繞線轉子異步電機一樣，由定、轉子鐵心和繞組、面板、底座等構成。 2. 冷卻油箱結構與一般三相變壓器基本相同。油箱壁上裝有油面表和放油閥門。注油器位于調壓器面板上。 3. 傳動機構為手、點動兩用蝸輪、蝸桿、減速器，手、電動的切換是利用爪形離合器來實現的，當套在大蝸桿上的手輪向內推進時為電動，向外拉出
路阻抗應符合表1～表3的規定。 表1 30kVA-1600 kVA三組雙繞組無勵磁調壓配電變壓器
額定容量KVA 電壓組合及分接范圍 聯結組標 稱 空載損耗kW 負載損耗kW 空載電流% 短路阻抗% 高壓kV 高壓分接范 圍% 低壓
量KVA 高壓 kV 高壓分接范 圍 % 低壓 kV 稱 kW kW 流% 抗% 630 6 6.3 10 10.5 11 ±5 3 3.15 6.3 Yd11 1.03 7.29 1.1 5.5 800 1.26 8.91 1.0 1000 1.48 10.44 1.0 1250 1.75 12.42 0.9 1600 2.11 14.85 0.8 2000 2.52 17.82 0.8 2500 2.97 20.70 0.8 3150 3.51 24.30 0.7 4000 10 10.5 11 3.15 6.3 4.32 28.80 0.7
5000 5.13 33.03 0.7 6300 6.12 36.90 0.6 注：根據用戶需要，可提供高壓分接范圍為±2×2.5%的變壓器 表3 200 kVA～I(xiàn) 600 kVA三相雙繞組有載調壓配電變壓器 電壓組合及分接范圍 短路 額定容量 kVH 高壓 kV 高壓分接范圍 % 低壓 kV 聯結組 標號 空載損耗 kW 負載損耗 kW 空載電流 % 阻抗 % 200 O．48 3.06 1.5 250 0. 56 3.60 1.4 315 0. 67 4.32 1.4 4.0 400 0.80 5.22 1.3 500 6 6.3 士4×2.5 0.4 Dynll 0. 96 6.21 1.2 630 10 YynO 1.20 7.65 1.1 800 1.40 9.36 1.0
產品的主體為油浸式感應調壓器，實質是一立式繞線式異步電機，轉子軸伸出面板有渦輪，渦桿、減數傳動裝置可用手動或電動控制轉子轉動，以改變轉子與定子線圈的相對角度，使定、轉子感應電壓相位變化從而改變輸出電壓。
適用場所： 大專院校、科研機構、工礦企業，檢測單位。 以上參數為感應調壓器國際國家標準參數對照。
|
